AMZ Mini-Boosterの製作04

調整用のボリュームが1個だけなので

簡単に配線できる

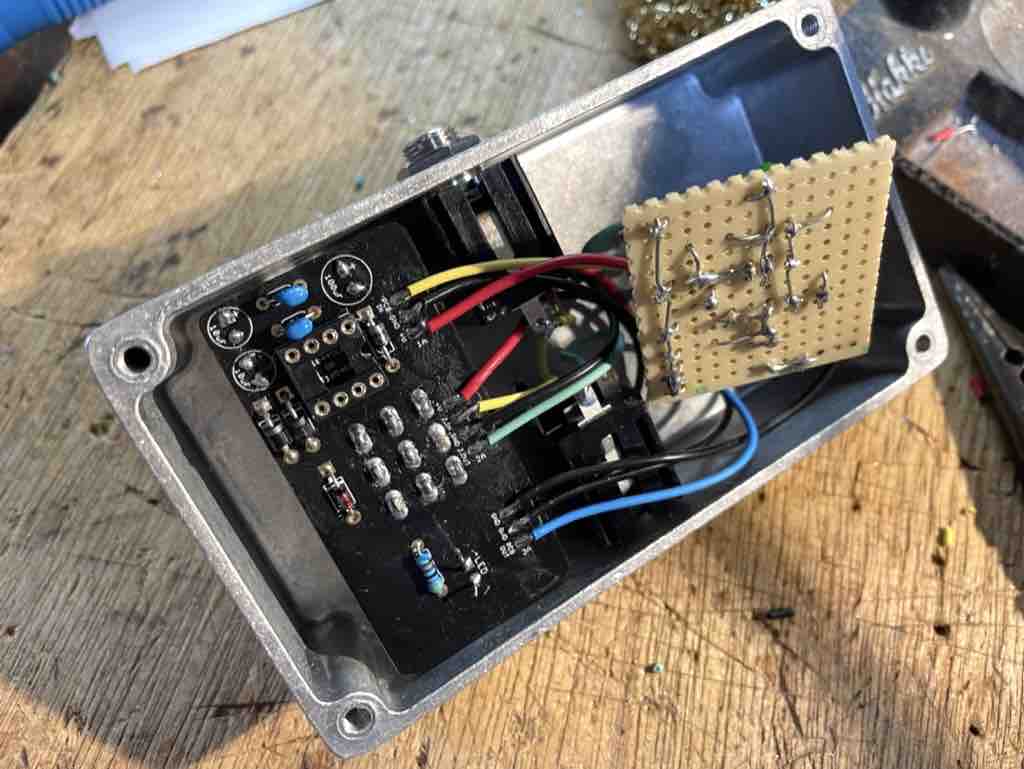

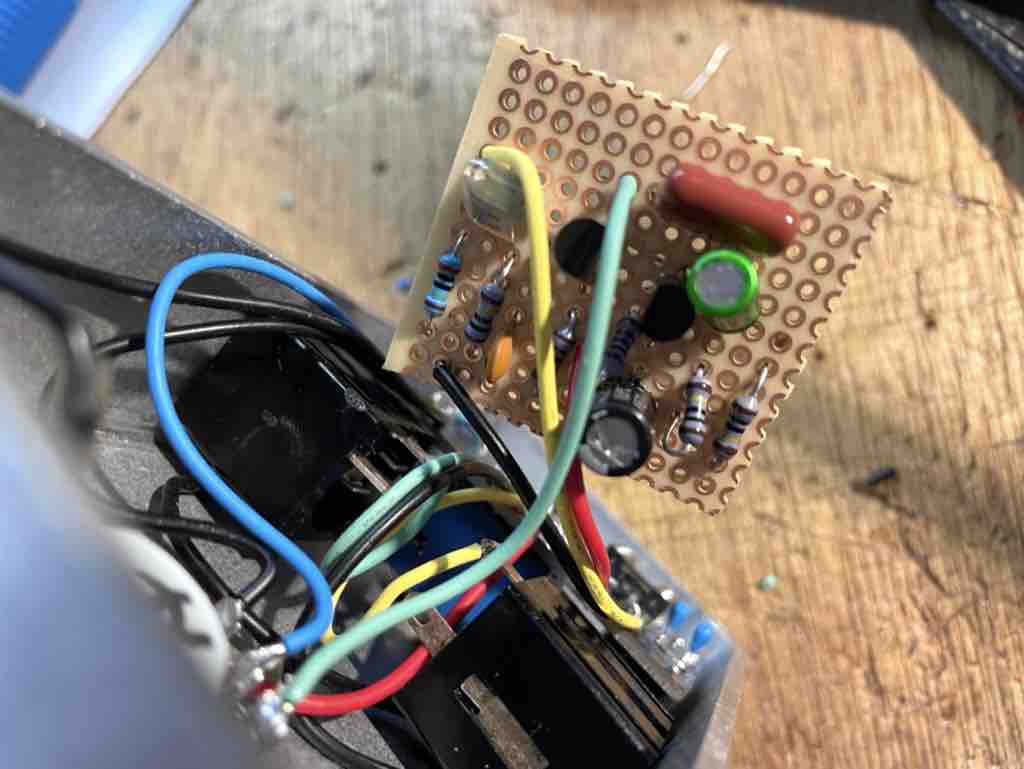

高さ問題で心配だったスイッチ周りの基板であるが

フットスイッチのワッシャーを外すことで解決

ワッシャーはあった方がいいけど・・・

ICソケットは残しておきたいし、

まあ、これでいいことにしよう

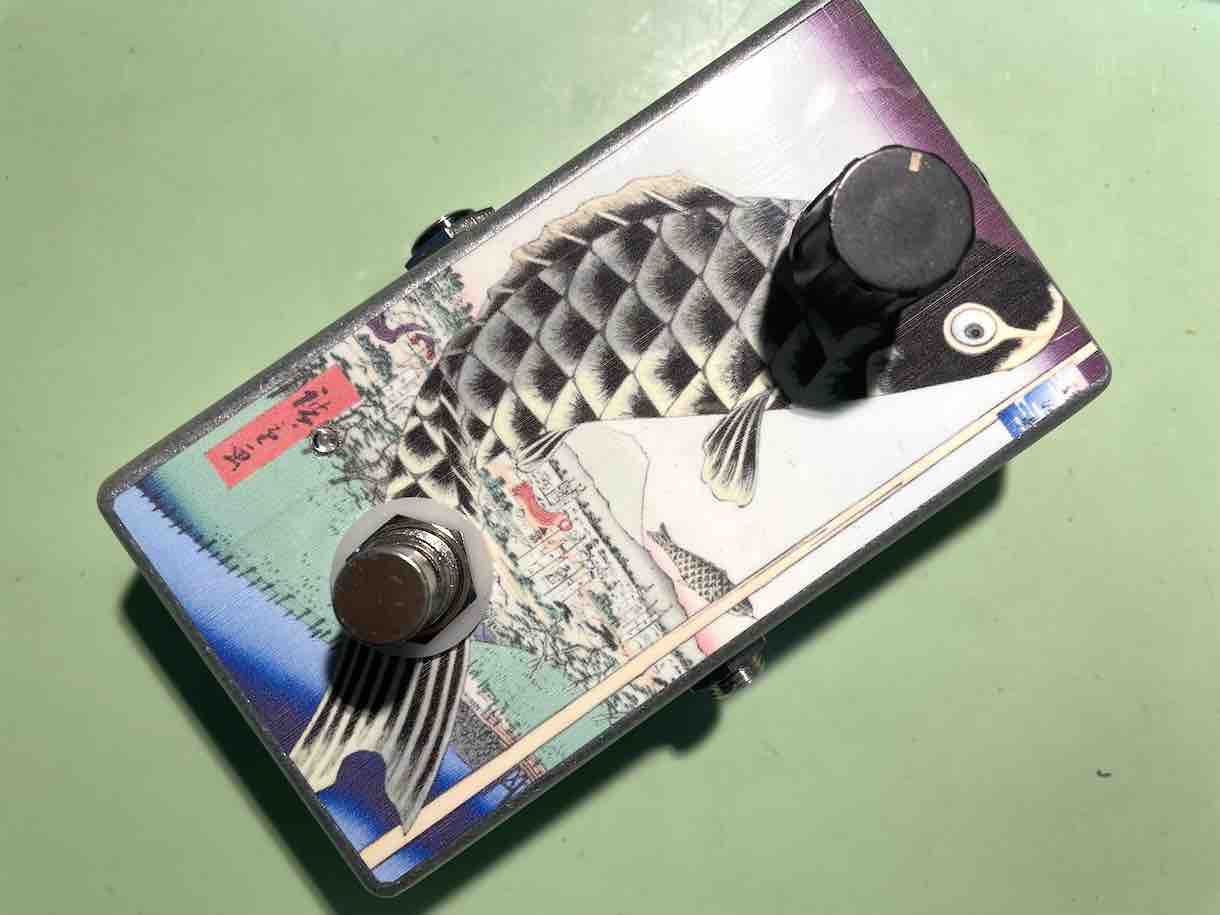

出来上がり?

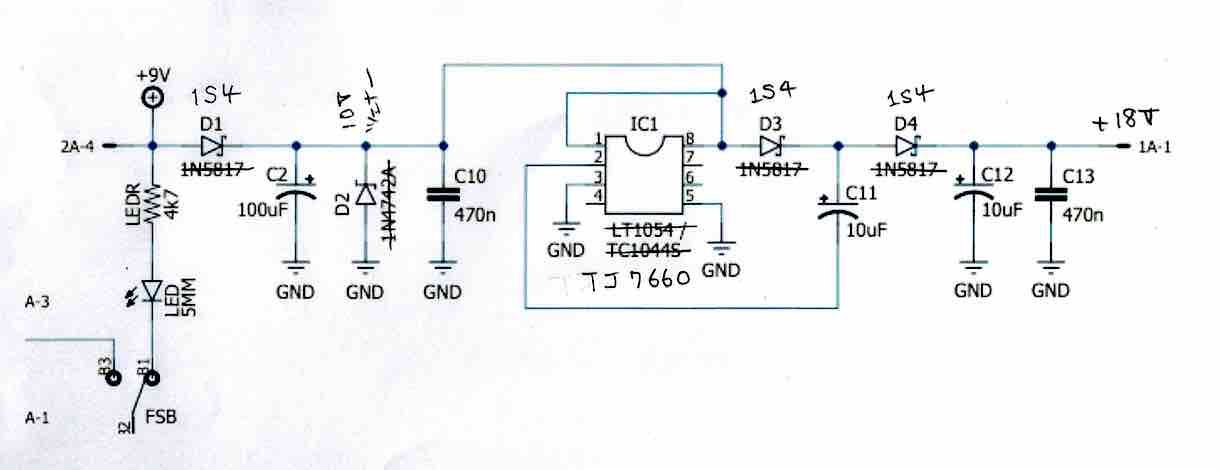

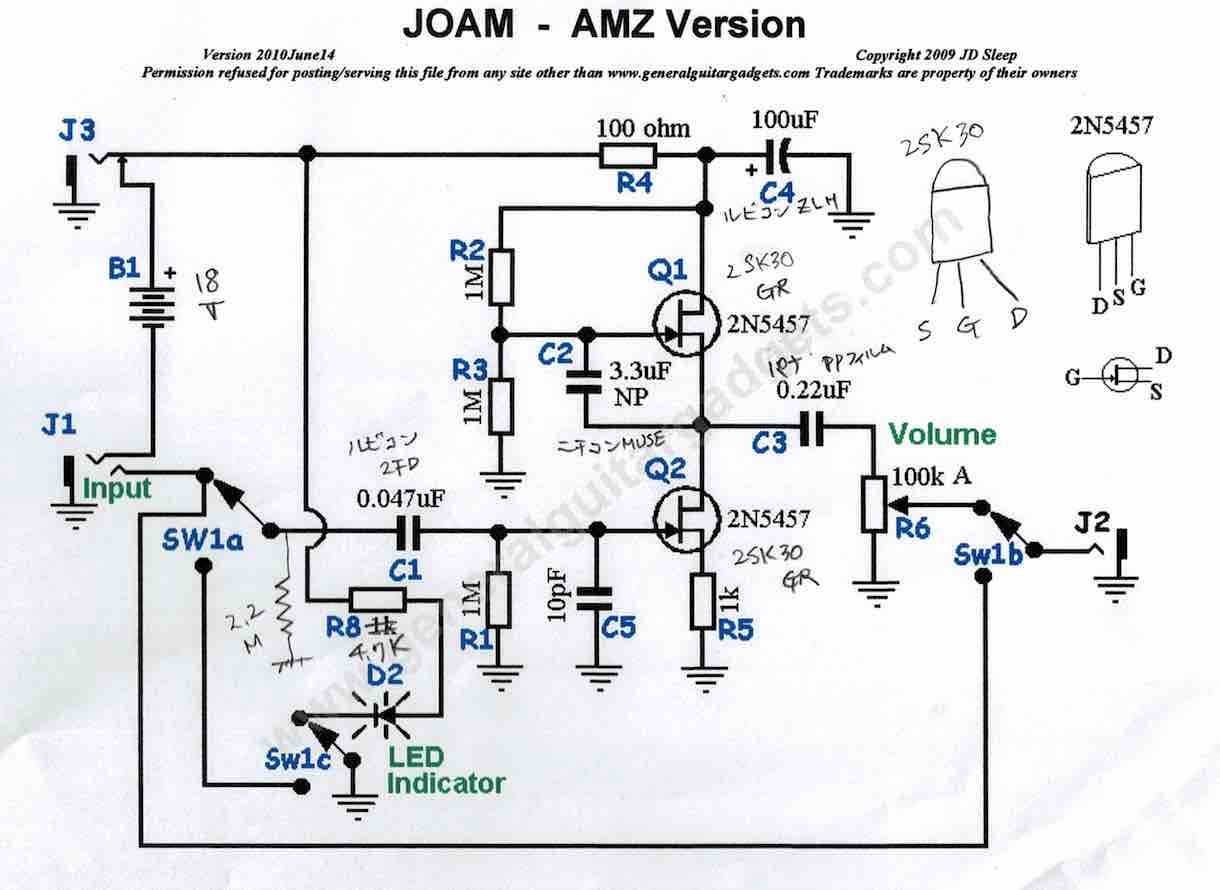

回路図・備忘録

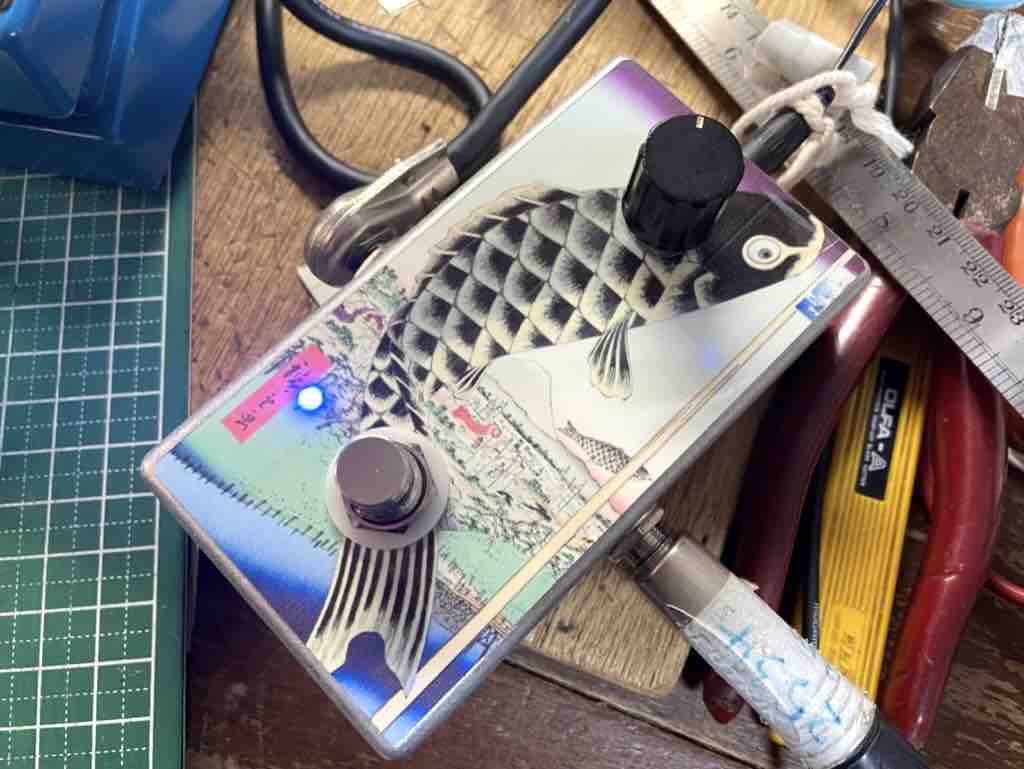

素晴らしいペダルが出来上がった!

音の腰?を太くするブースターとしてめっちゃ気に入った

エフェクターボードの先頭に置いて使うつもり!

今まで使ってきたバッファープリアンプが必要なくなる?
