フットスイッチFS-5Lの修理-2

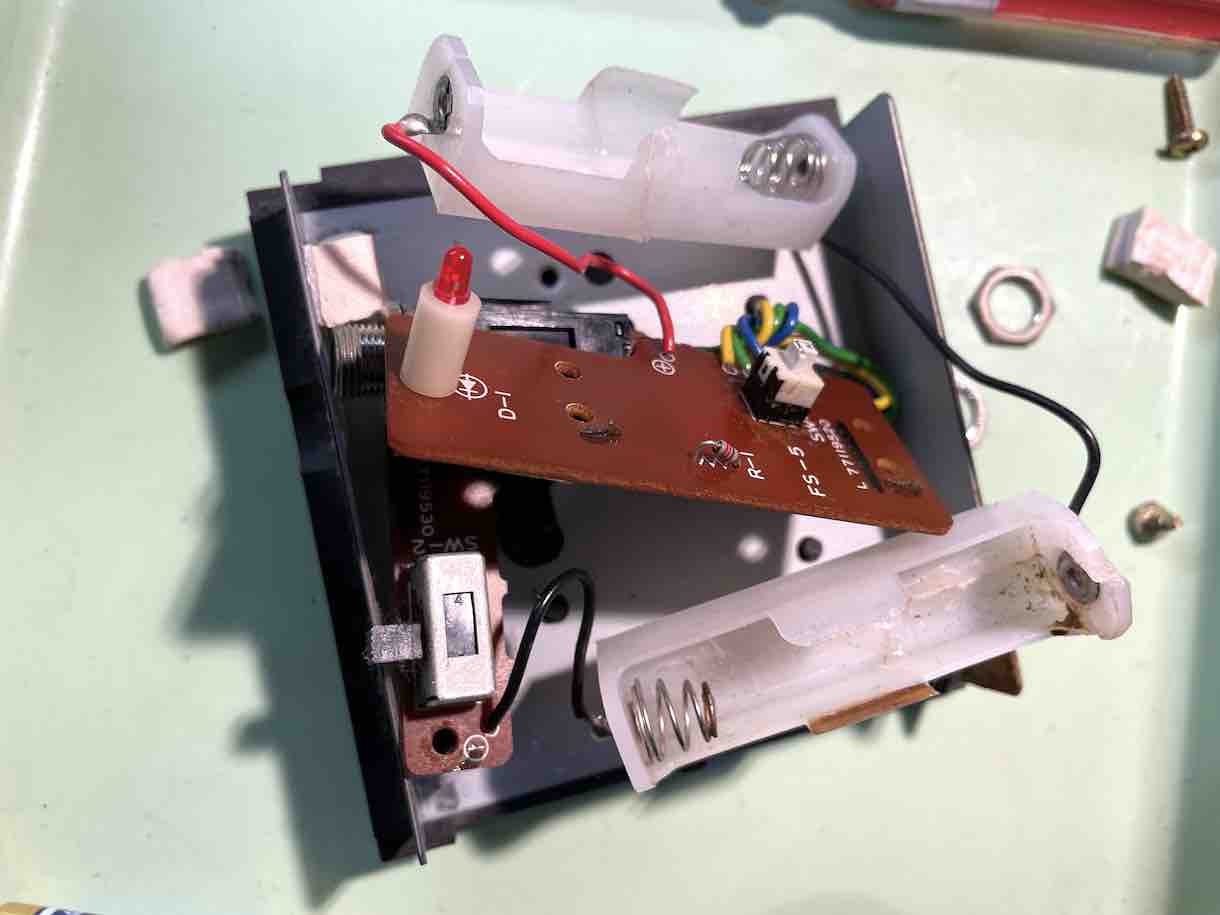

前回は破損した電池ボックスを

接着剤で暫定的?に補修したのだが

今回は新しい電池ボックスに交換する

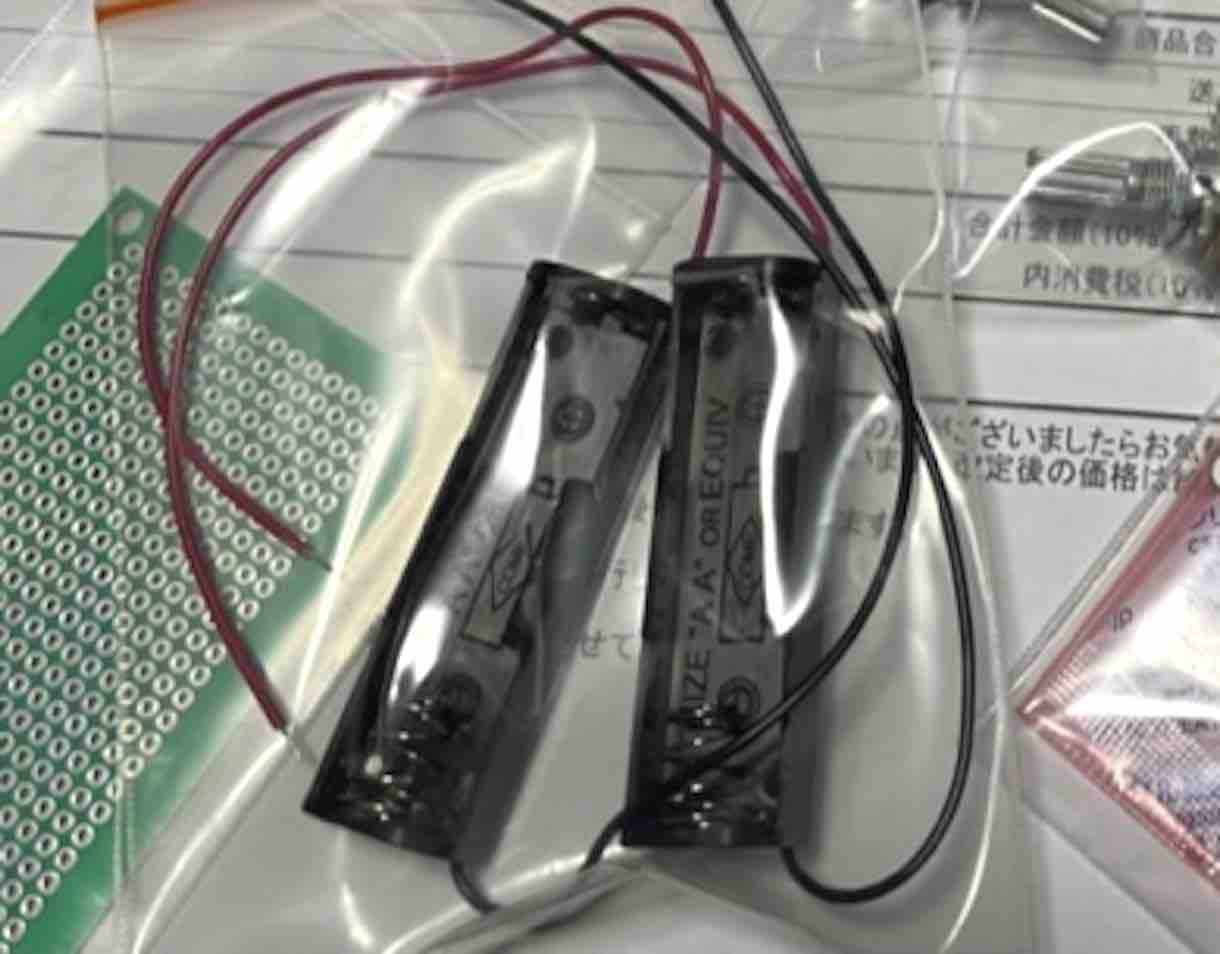

単3電池ボックス

40円/1個 × 2 = 80円  安い!

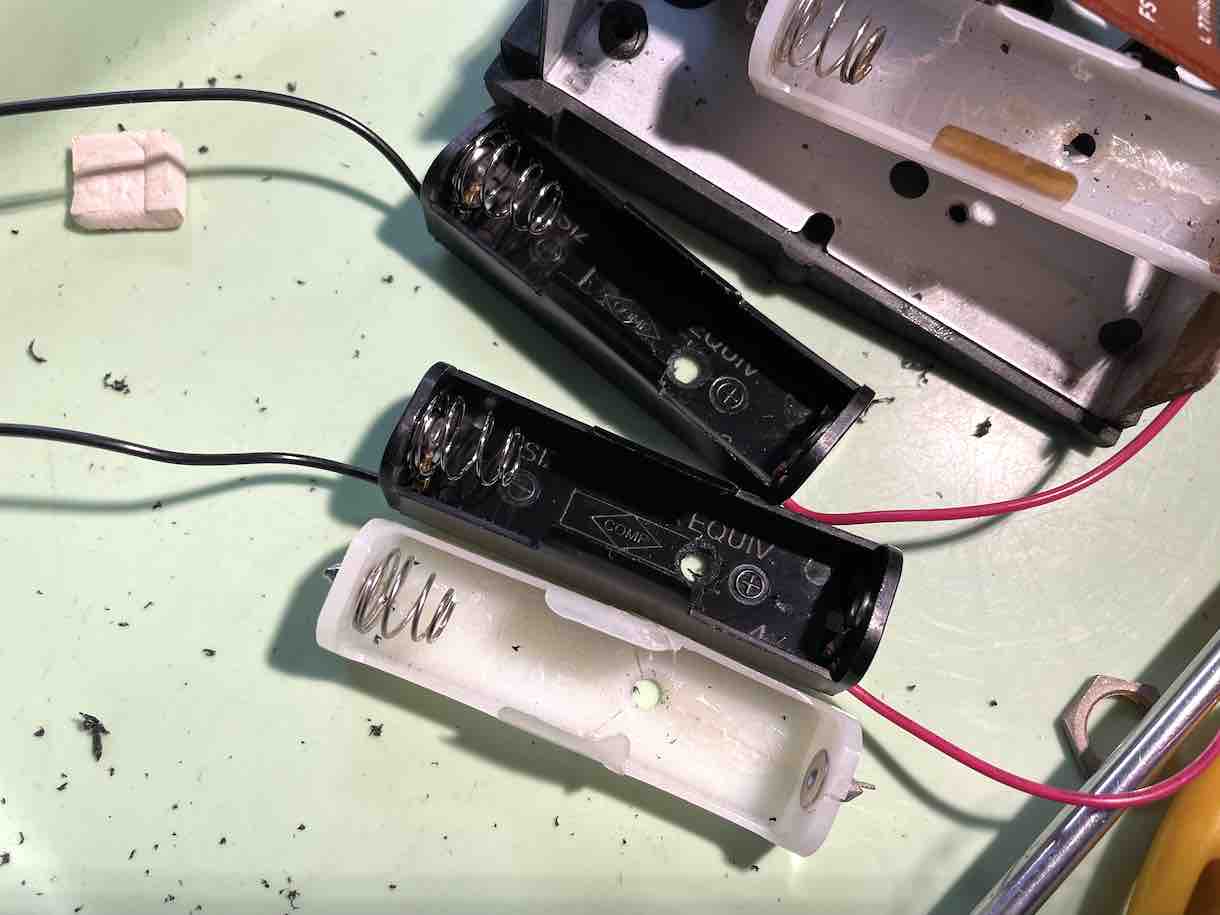

基板も全て分解して

古い電池ボックスと同様の位置に

固定用ネジの穴を開けて整形

めっちゃ上手く出来たやん

元の回路と同じように配線、ハンダ付け

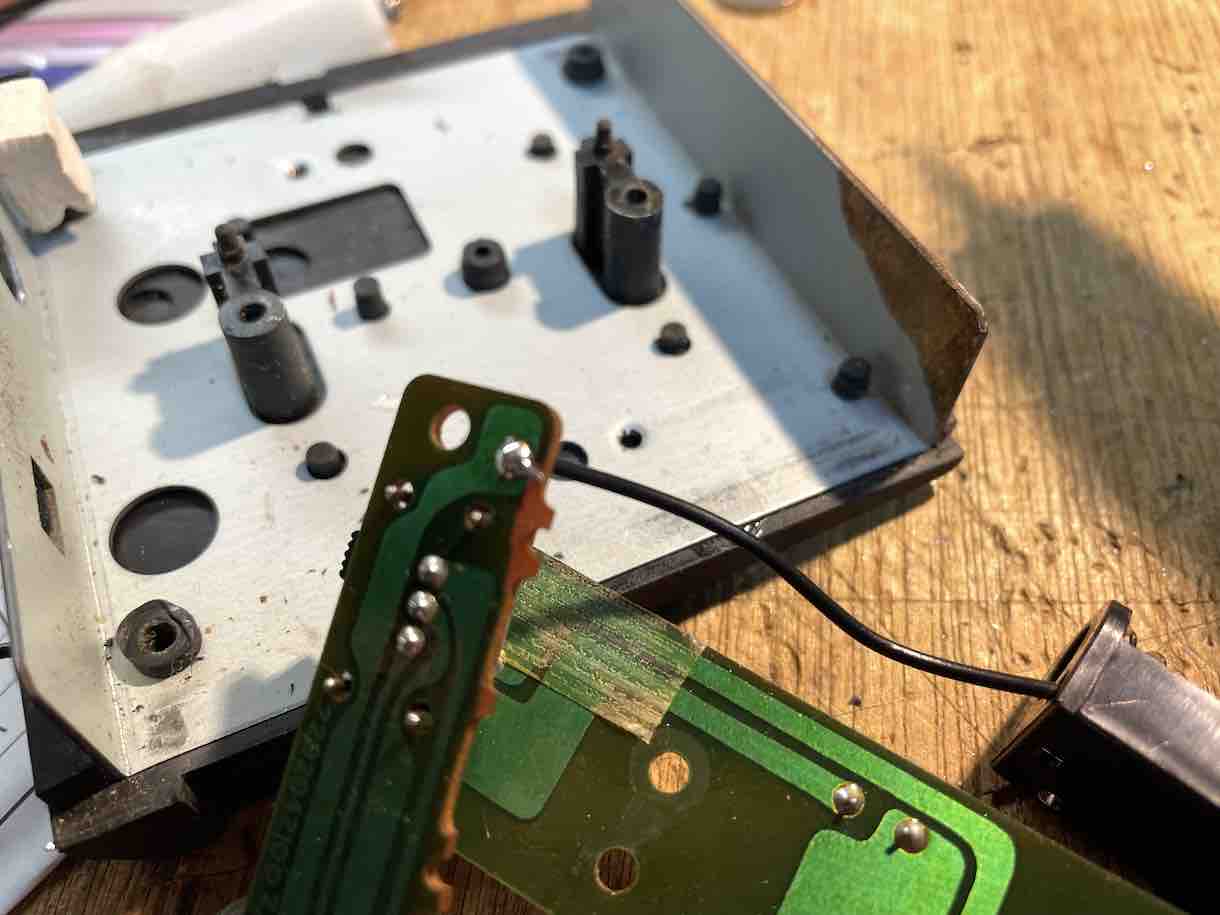

ポラリティースイッチ裏のマイナス

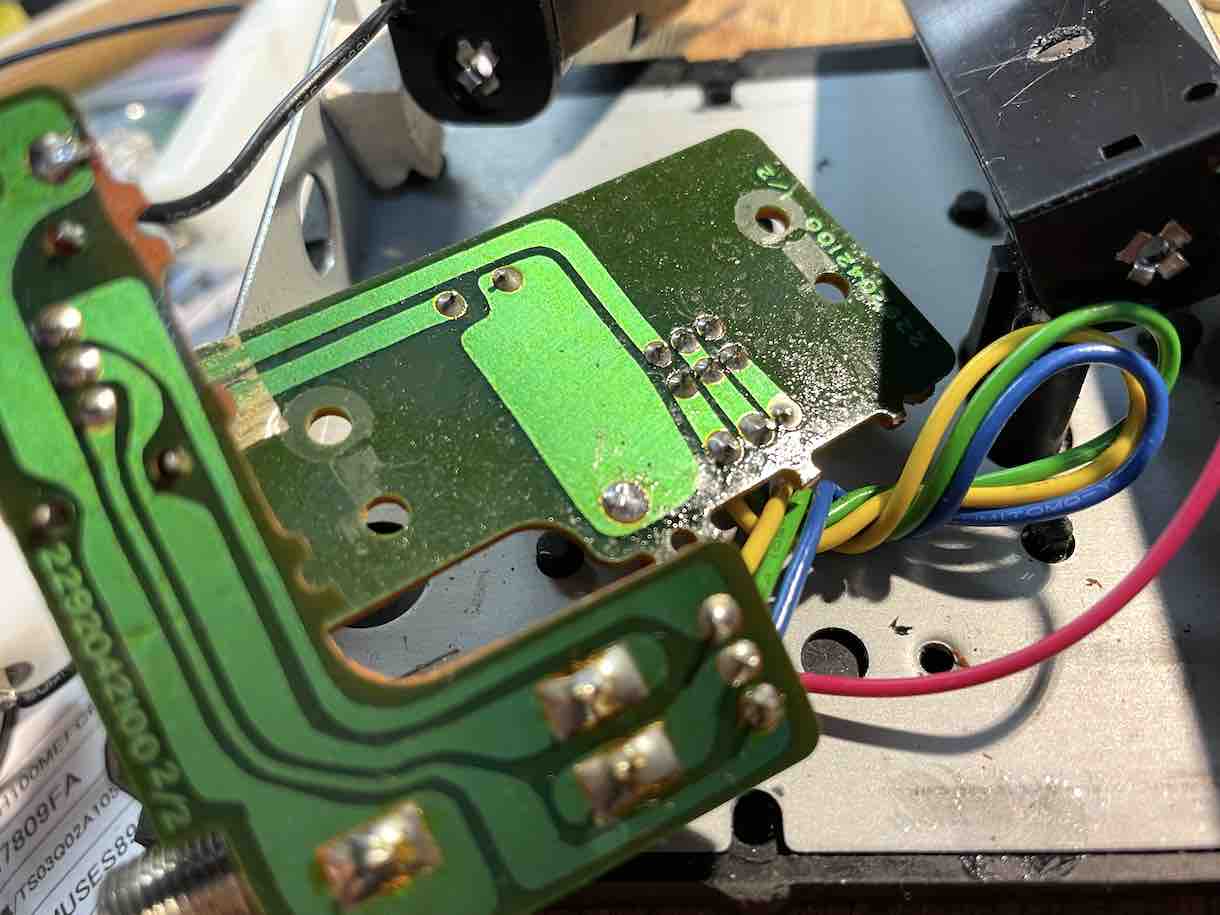

メイン基板裏のプラス

2つの電池ボックスは直列!に接続

赤と黒のケーブルをはんだ付けして熱収縮チューブで保護

めっちゃ上手くいってるやん

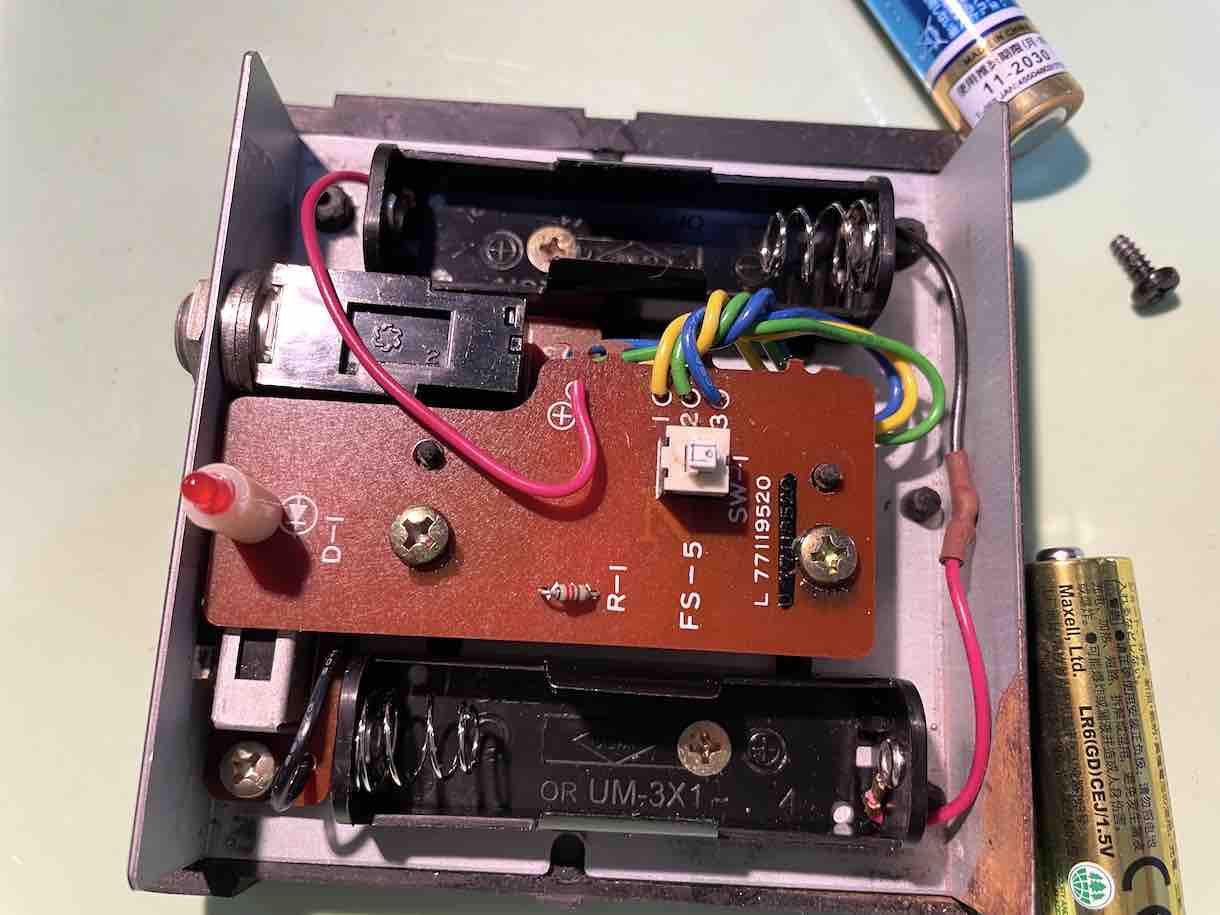

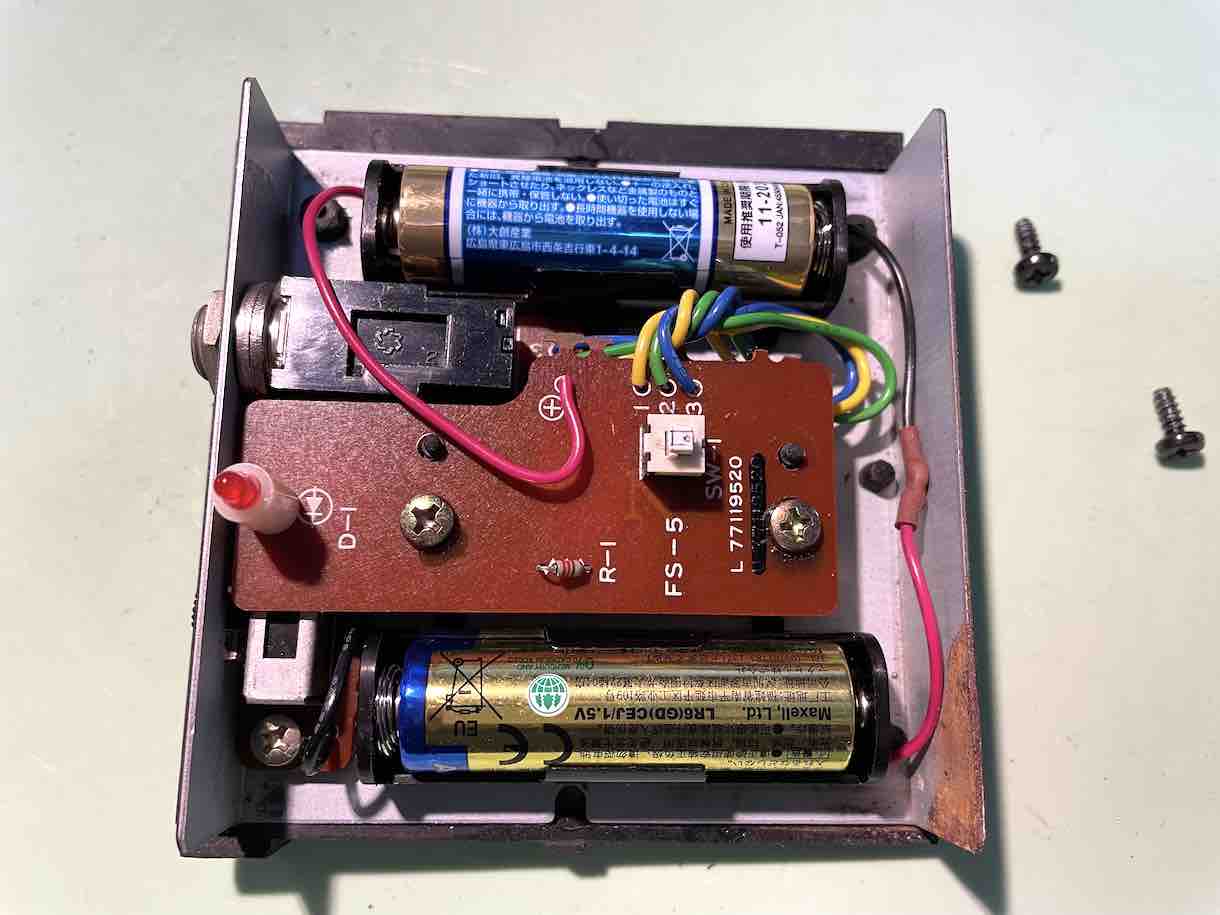

出来上がり

40円/1個 × 2 = 80円で

プロ並み?の修理が出来た

大満足の巻き!

ふっふっふ
