今日は晴れていて、涼しくて
爽やかな秋晴れ？
はんだ付けのチャンスではないか
気になっていた手持ちの自作機材
ジャンクションボックスを修理？改良！する
ジャンクションボックス
エフェクターボードなど、いくつかの機材をまとめてセットした場合の
インプットとアウトプットを一か所に集約するための機材
電源を必要としないパッシブタイプが基本かも？
楽器からエフェクター、アンプへの接続が容易になって素早くセッティングできる
入力、または入出力にバッファーやブースターを備えた製品もあったり
TRS端子やMidiにも対応した製品もある

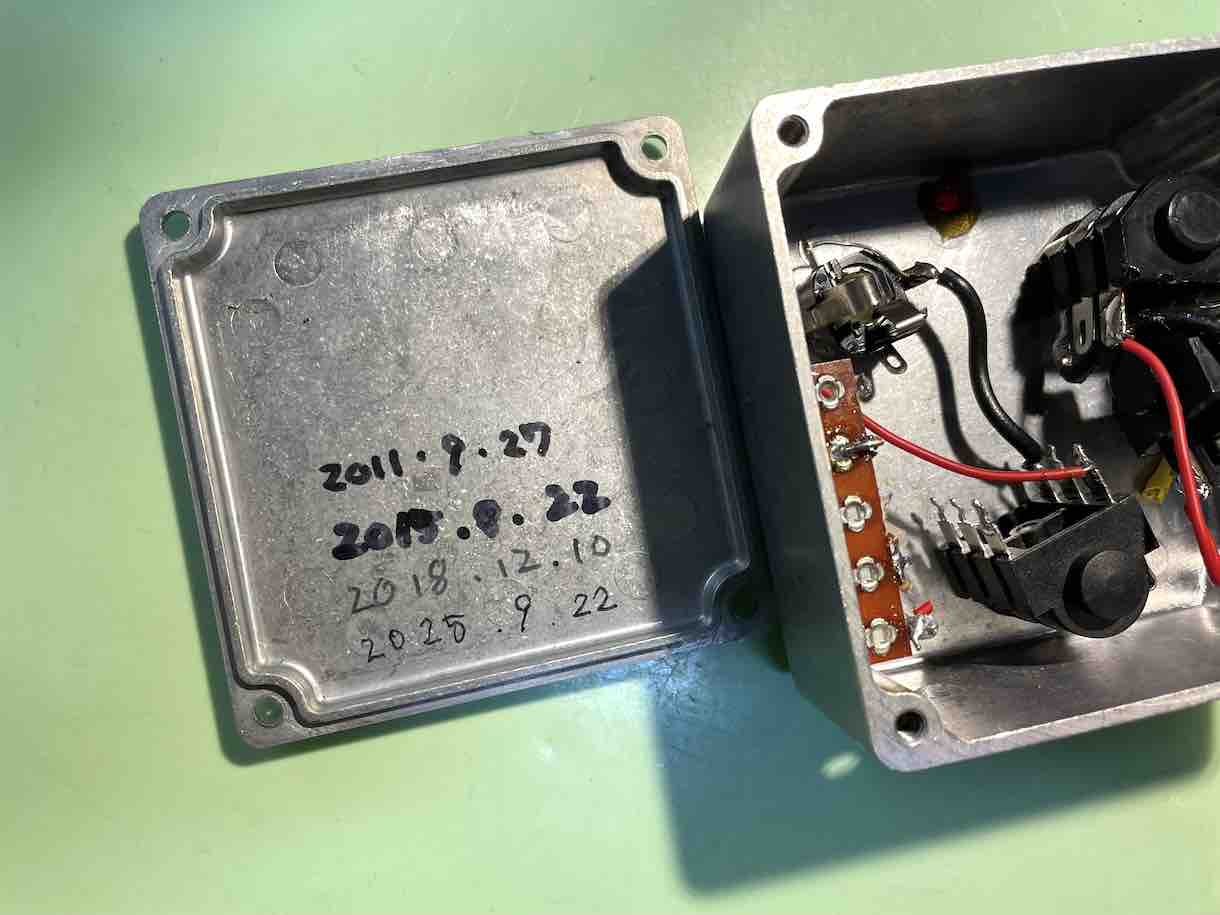

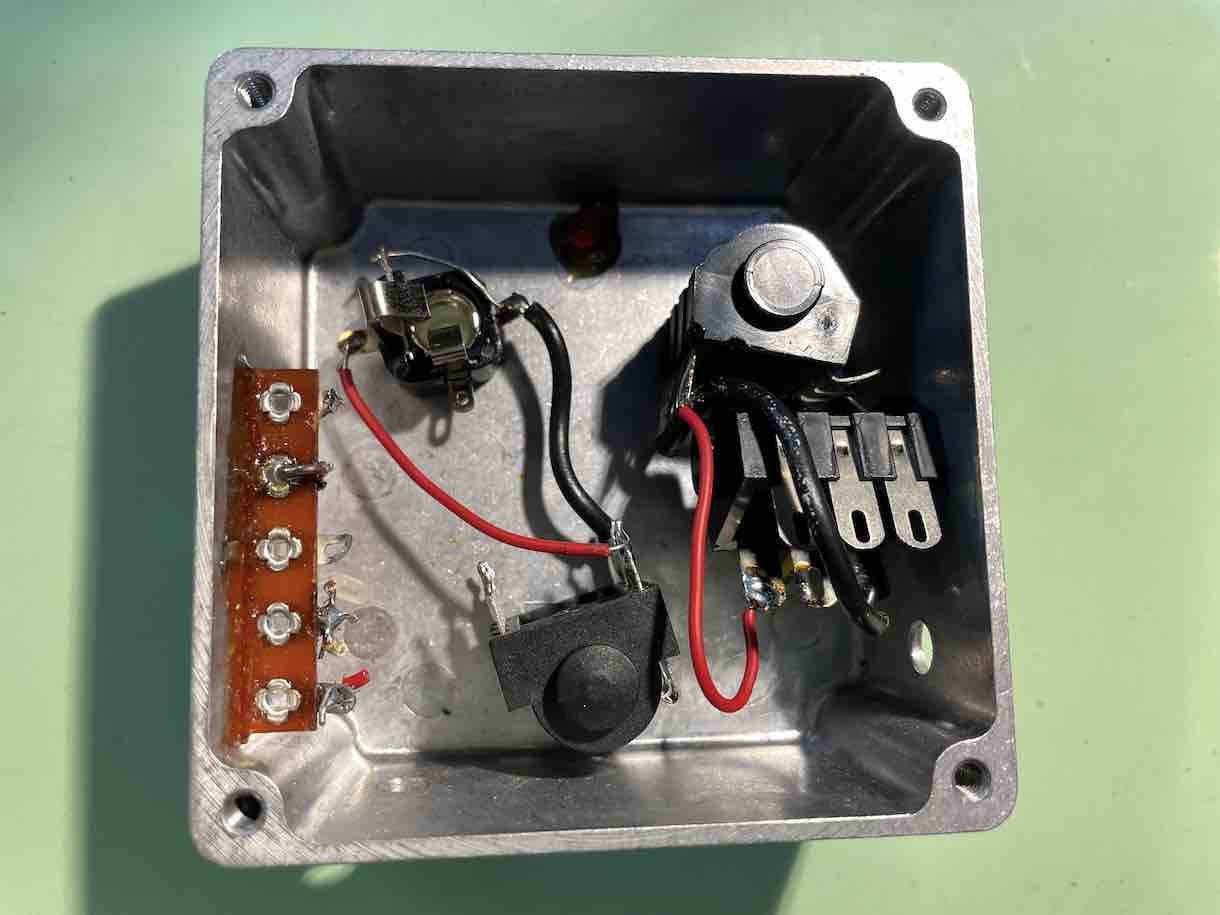

初代スルーボックス
12Pinの4回路2接点スイッチを駆使して
チューニング時には出音がミュートされるように工夫していた
偉いぞ！昔の自分！
2代目J-Box
フットスイッチを取っ払って
純粋ジャンクションボックスになった

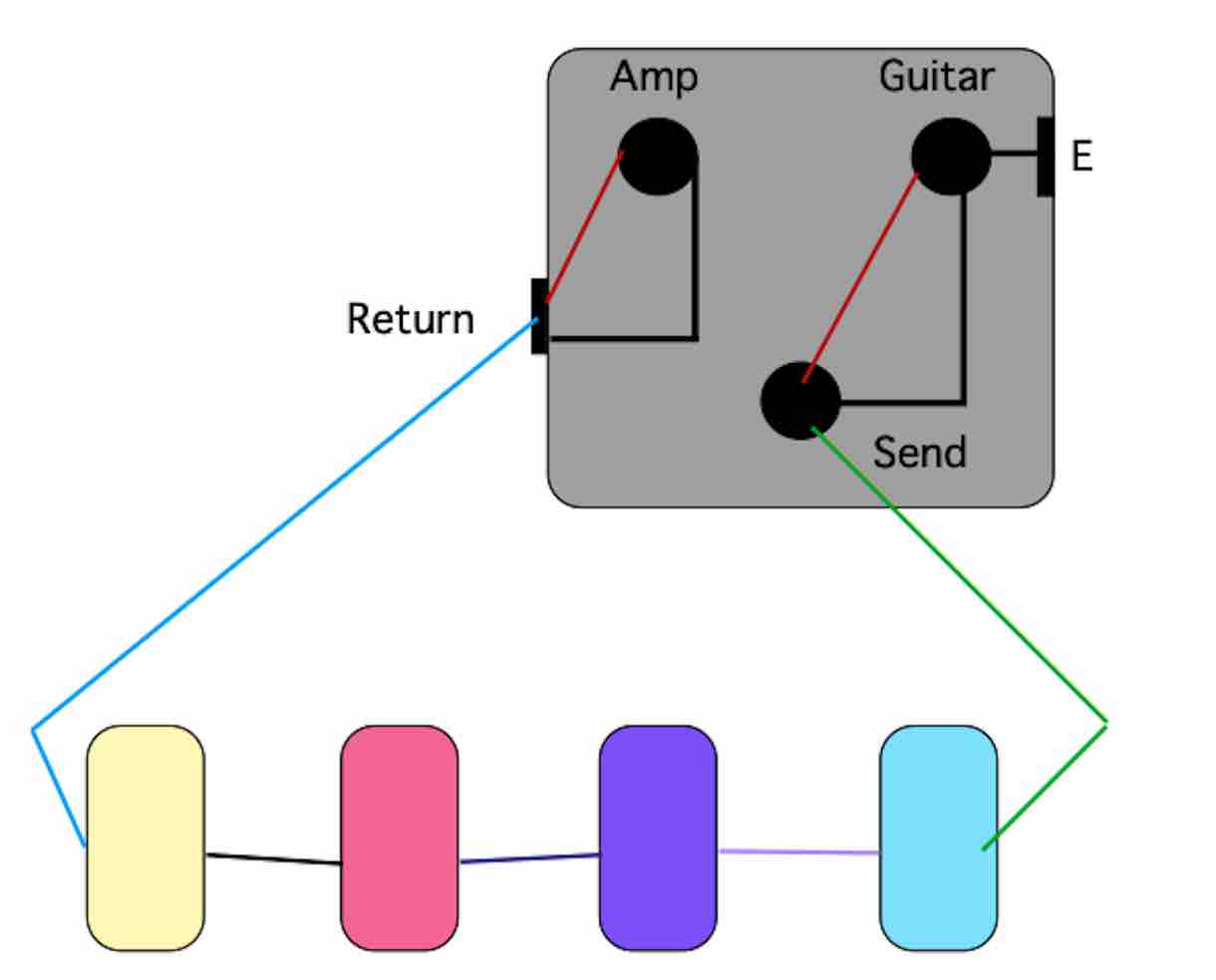

詳しい説明はないが内部はIN-OUTが
電線で繋がっているだけ
自作J-BOXのリニューアル
2代目J-Boxのジャックが緩んだりすることがあって
応急的に締め直したりして使っていたが
中身を見てみると・・・
AWG22相当のごく普通の寄り線で配線されていた
オーバーホールというか、電線を変えたくなった
こんな短いケーブルで音が大きく変わるはずもなく
それで充分なんだけど・・・
何となく（暇やったんかなあ）電線の聴き比べをやってみた
すると・・・
やっぱり太めのOFC（高級）と聴き比べると
プラシーボを含めて、良い音になったと感じる
プラシーボ効果の方が大きい?
そしてそして、昔、単線マニアだったことを思い出し
古河ビーメックス0.65mmで試したところ
すごくクリアに感じた
古河ビーメックス0.65mmはオヤイデでも、66円／1mだから
プラシーボ効果は作用していないと思われる
私は単線のストレートなサウンドが好きなんだと思う
ジャンクションボックス内部の配線は
一度固定したら動くことはない！から
単線で行くことにした
内部配線Hot側赤色は、古河ビーメックス0.65mm
アース側黒色は、IV（アイブイ）1.0mm
ギター入力部分のみ、シャーシアースに落とした
巷には、全入出力のマイナスがアースに落ちている商品もある
そういう商品を使用すると、大きなアースループが出来てしまって
思わぬノイズが生じることがある
購入時はお気をつけあそばせ！

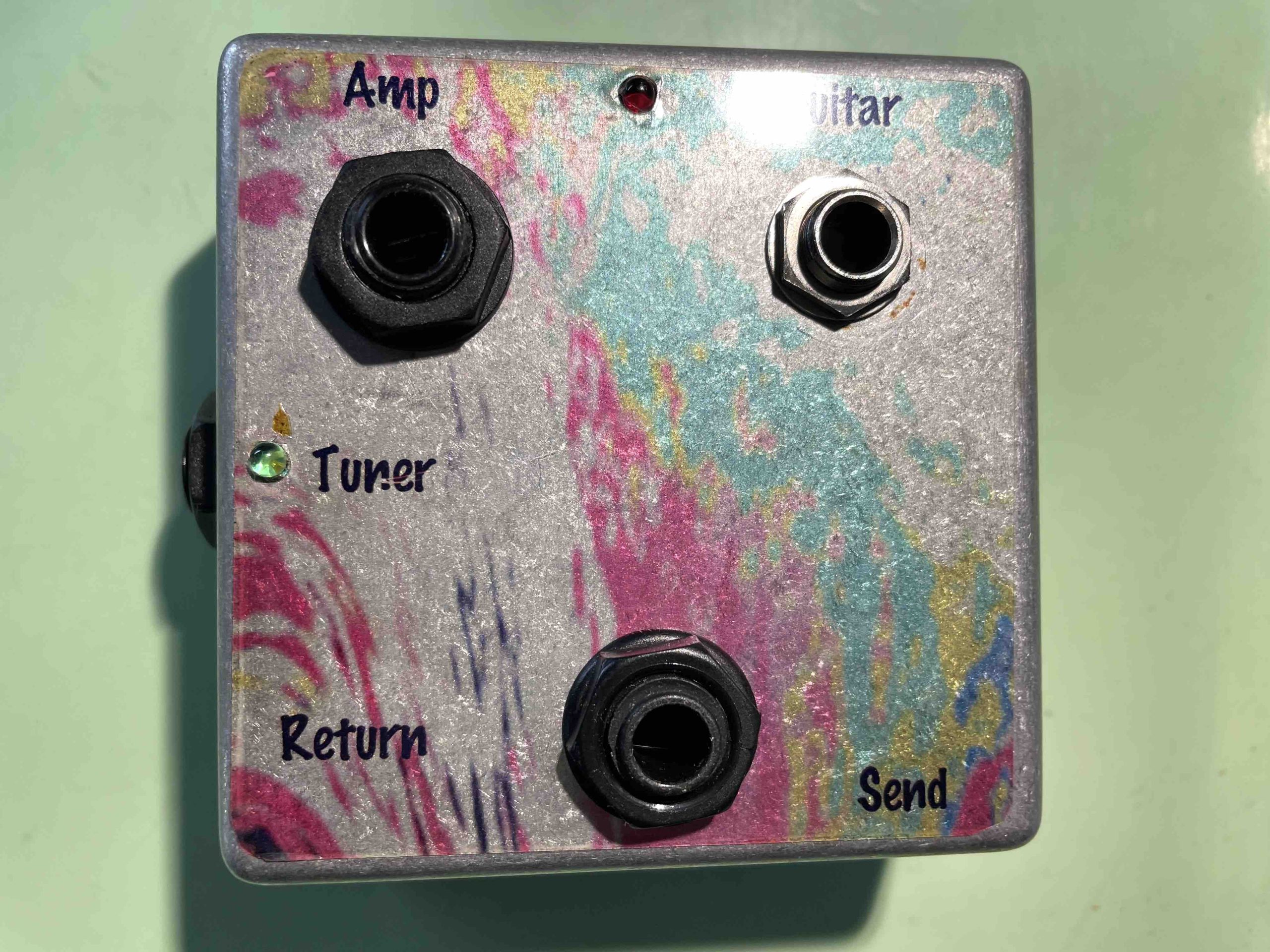

出来上がり
外見は全く変わらないけど
内部は強力にグレードアップした！
と思う
何度も作り直してるんだな
めっちゃいい感じ！になったと思う
プラシーボでもいいぢゃない
オカルトとは違うと思う
私の気分は上がってます
いい感じ！
