秋晴れのすごいいい天気
気持ちいいね
だけど記事は、めっちゃインドアの自作もの
Royal Blue Overdrive 02
自作エフェクターのつまらない話の続きです備忘録として残しておきたいので、お付き合い下さい回路図もベロボードのレイアウトも見つかったので回路図とベロボードのレイアウトをしっかり見比べて・・・間違い発見！回路図のR12=47kレイアウト図の右側...
gakkura.com
2025.10.16
備忘録にお付き合いお願いします
Royal Blue Overdrive 03
ベロボードでの製作を決定して

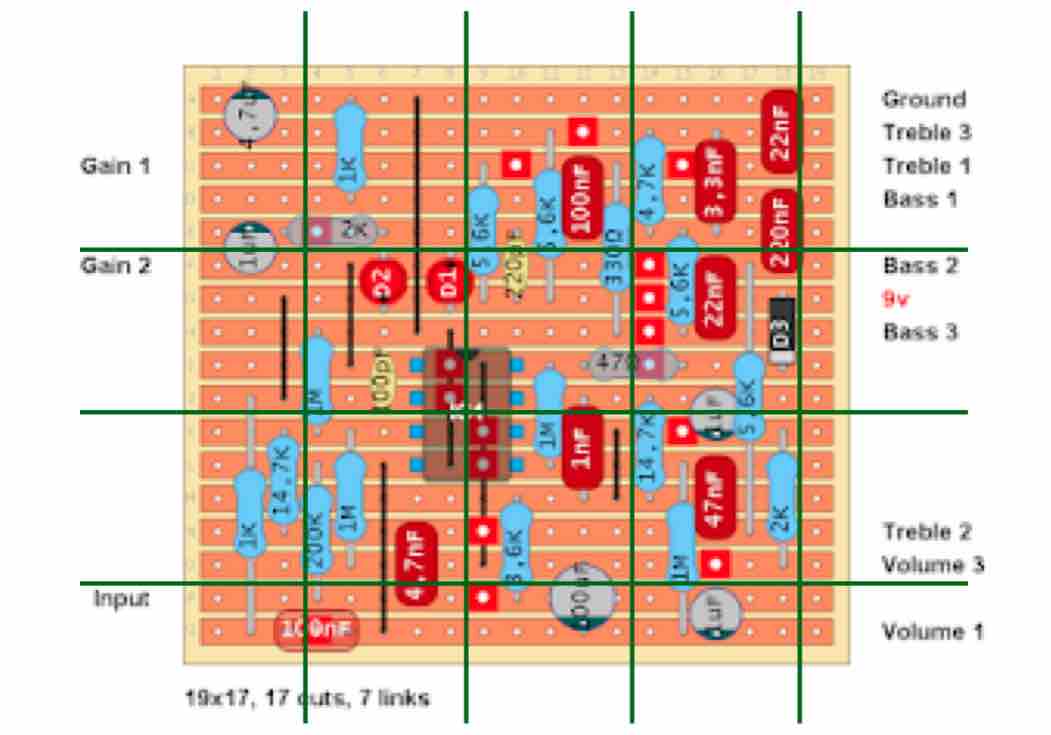

レイアウト図にラインを入れたり

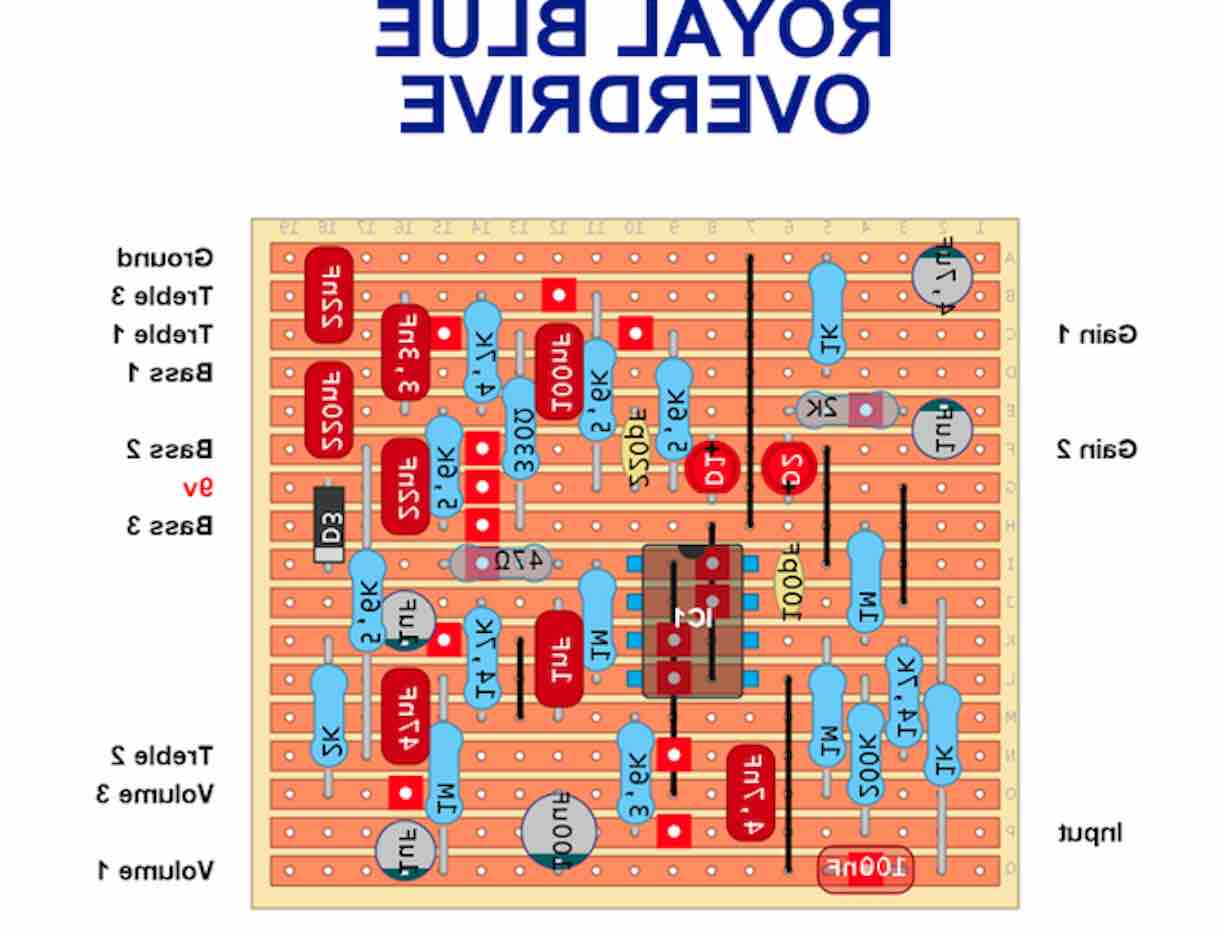

左右反転図も用意して

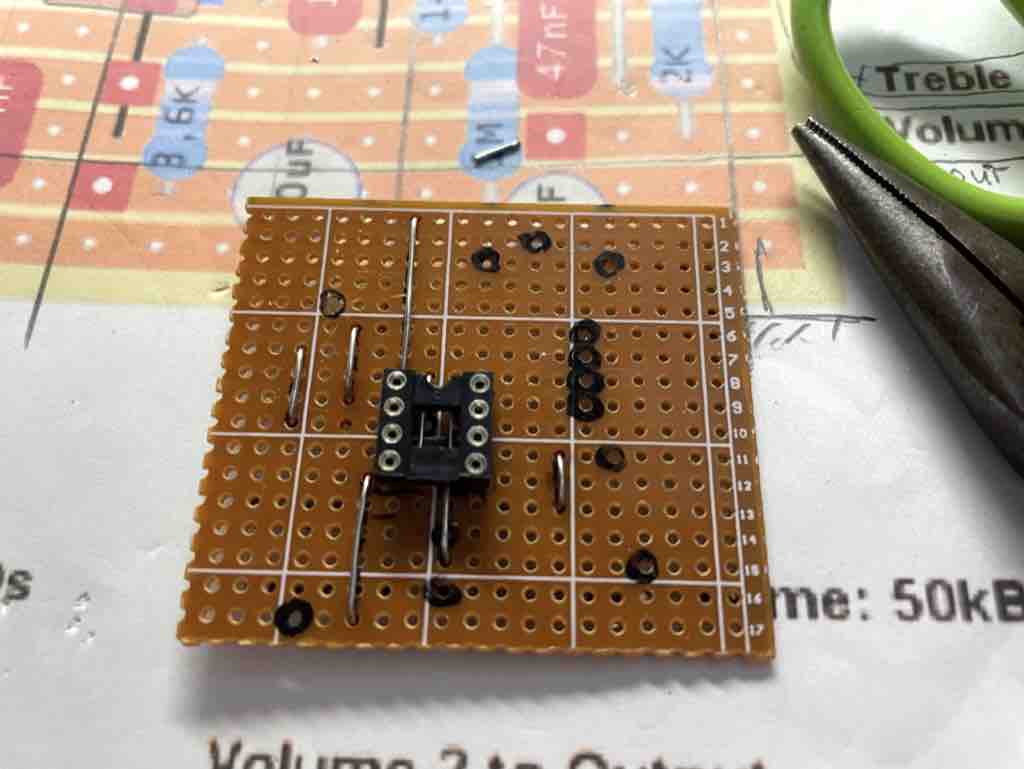

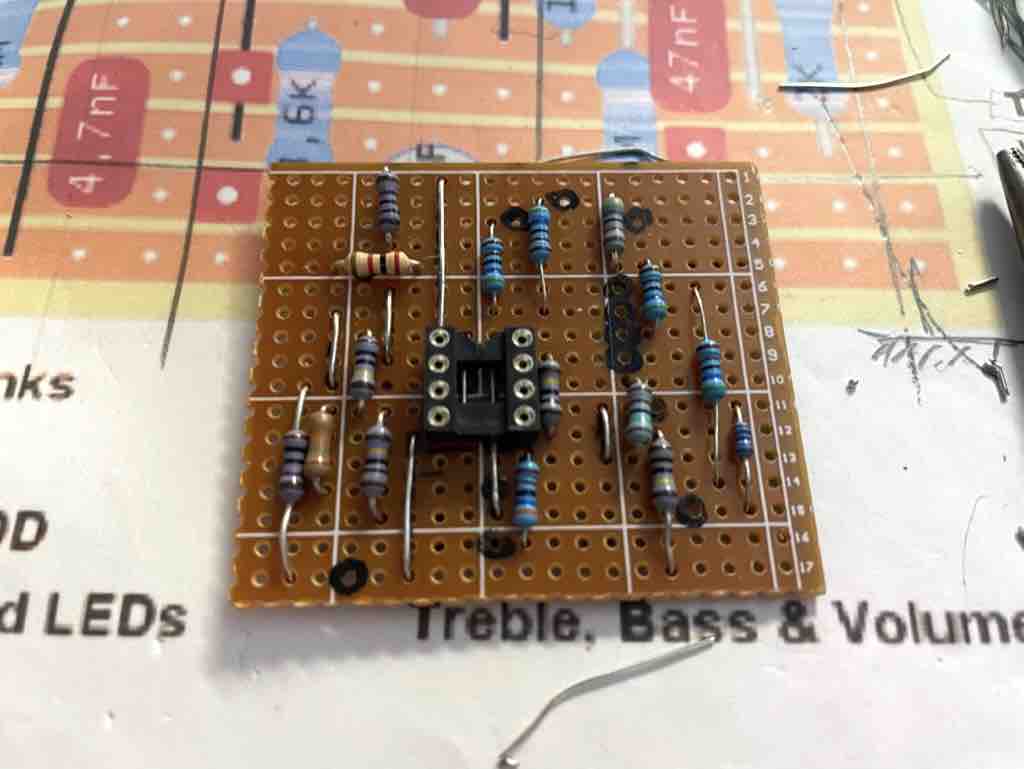

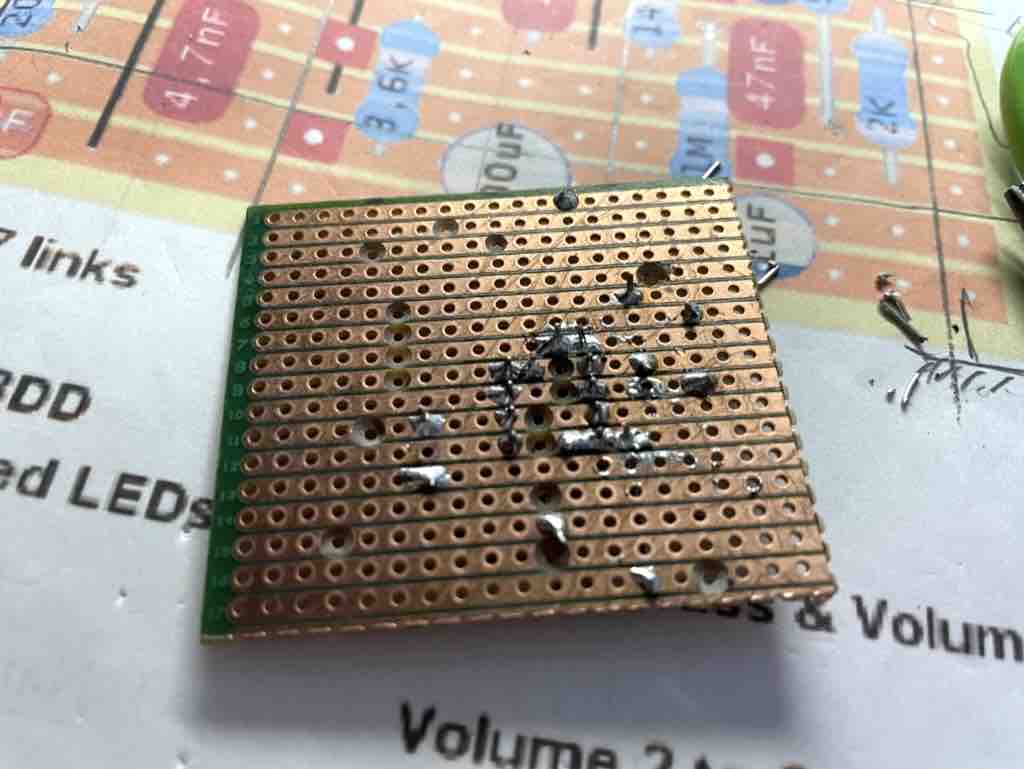

基板製作作業を進める

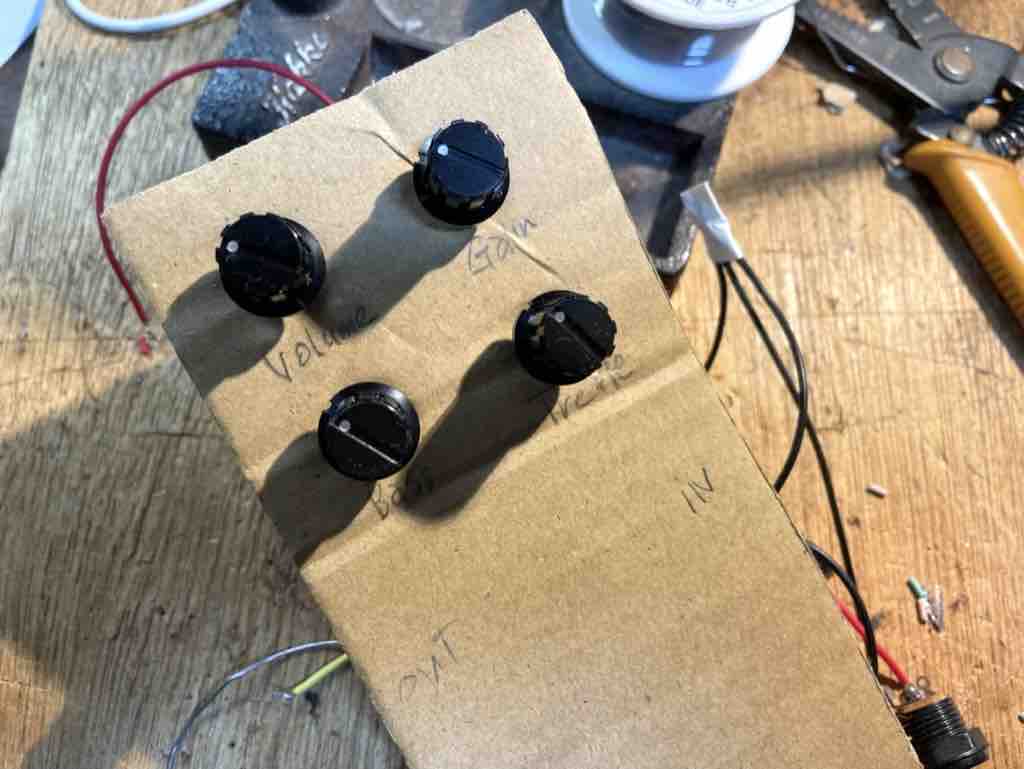

おなじみ？段ボール作戦

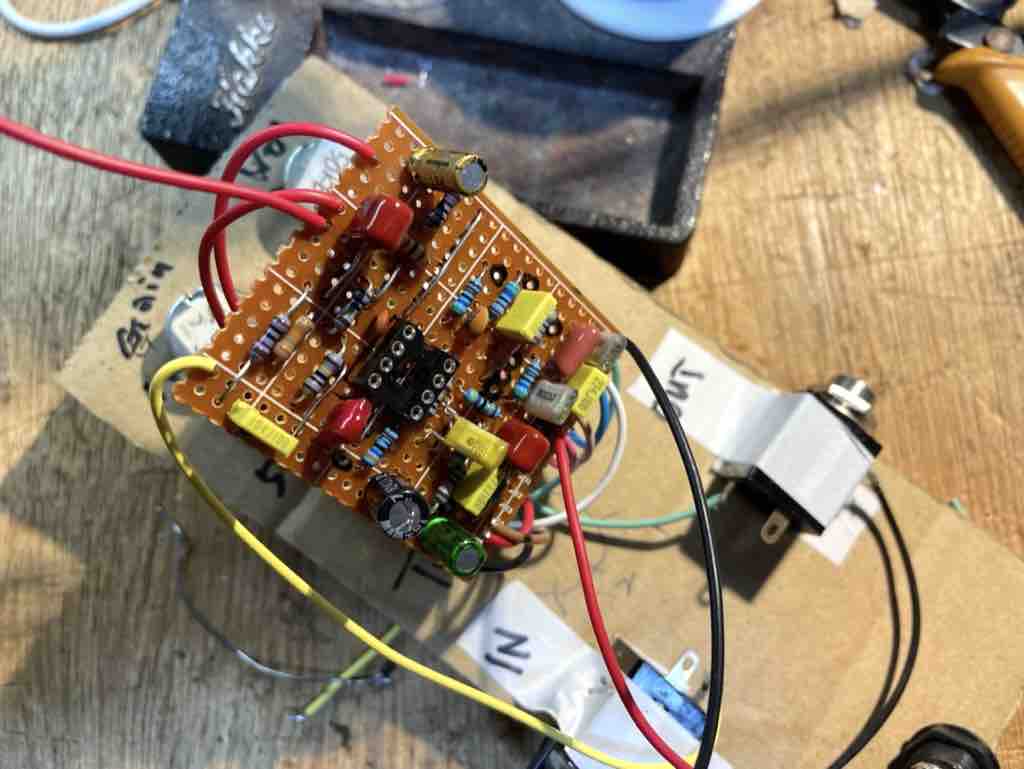

アースの導通やら、電源をつないで各部の電圧などを確認してから

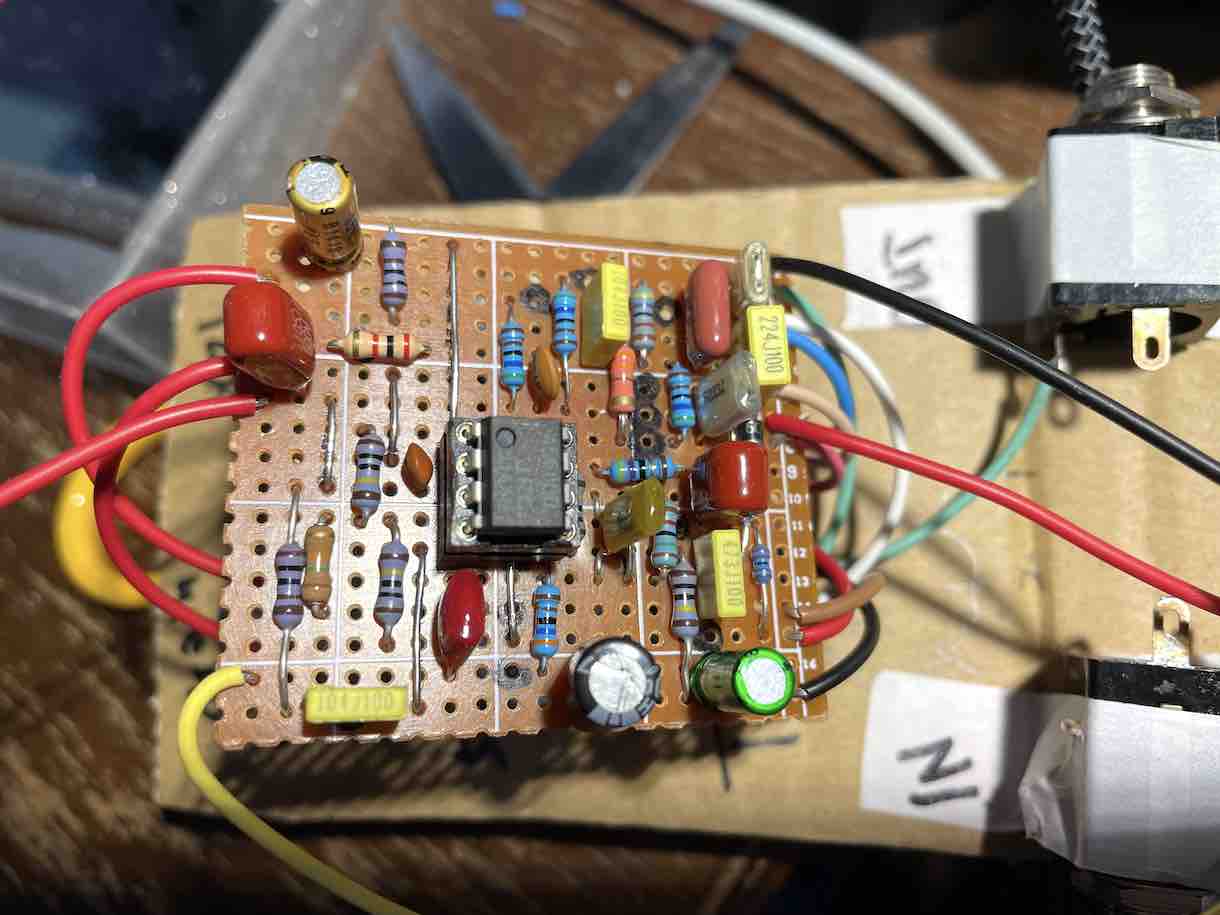

オペアンプを装着して
（1発では無いけど）ちゃんと音が出て
オペアンプの帰還にLEDのクリッパーを挟むと
いい感じに歪む
BassとTrebleのトーンもいい感じに効く！
ここまでは大成功！
いいぞいいぞ
今日はここまでにしておいて・・・
1.電圧実験 9V〜18V
2.クリッパー変更 ＆ セレクター増設？
3.入力インピーダンスの変更
などについて、余裕を持たせてある
次回、実験、報告する！
