2025年10月に完成したはずの？
Royal Blue Overdriveであったが・・・
Royal Blue Overdrive 07
思ったよりすんなりと出来上がってしまったスンバラしい歪みエフェクターだと思うごっつ嬉しいぞおRoyal Blue Overdrive 07課題に残していた入力のR1であるがサウンドチェックの結果、元の回路図通りの200kΩにしたいろいろ試し...
gakkura.com
2025.10.25
他の数々のペダルと聴き比べていくうち、
ちょっぴり低音が足りないような気がして・・・
ちょこっと改造したので
備忘録として残しておきたい
Royal Blue Overdrive 08

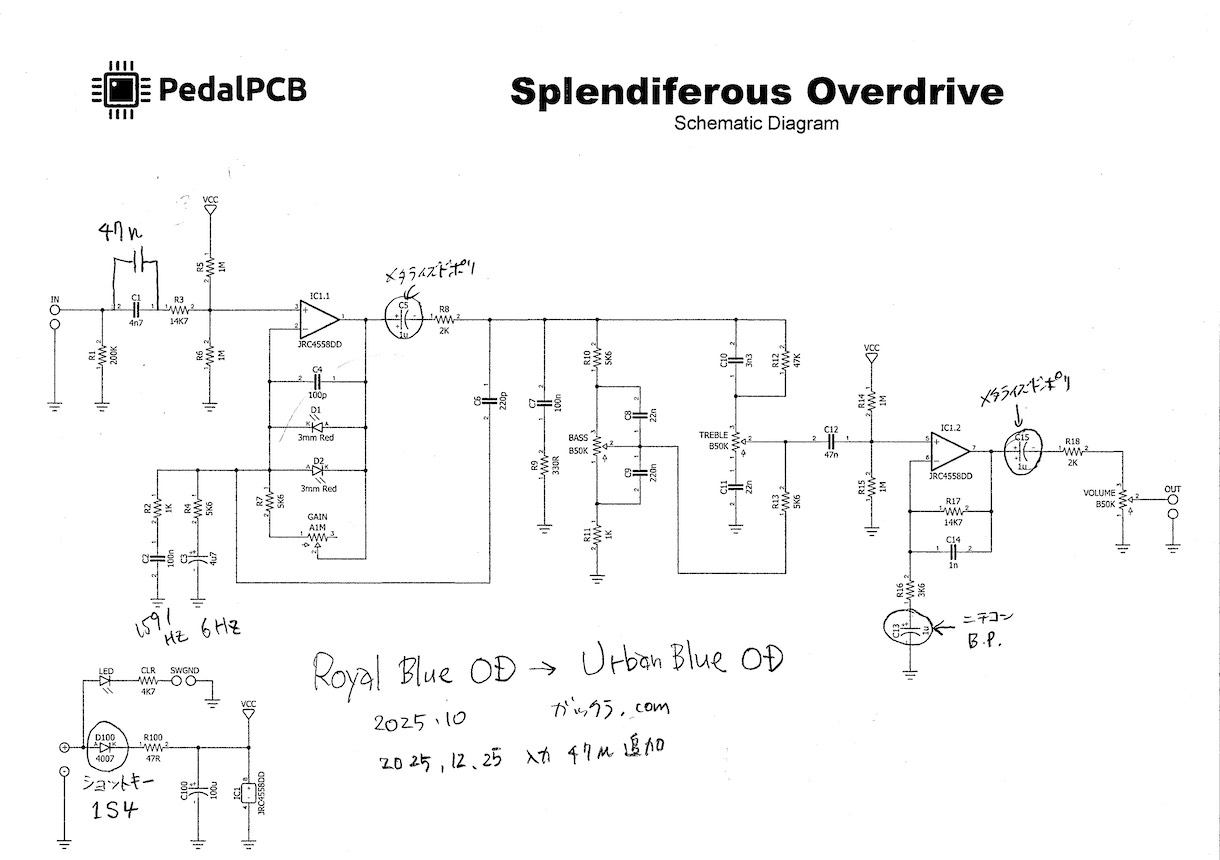

回路図
一番気になったのは、入力のカップリングコンデンサーが
4.7nF=0.0047μFとたいへん小さいこと
多くのドライブペダルではこの10倍以上であることが多いと思う
100倍の470nF=0.47μFあたりのものも見かける
なので色々色々試して・・・
途中の写真などは無いが・・・Sorry!
入力のカップリングコンデンサー4.7nに並列に47nを加えた
4.7+47=51.7n=0.0517μF
計算の仕方は自信がないが
理論上？は？
ローカットの周波数が34Hzあたりから
3Hzあたりまで下がったことになるのかなあ？
（信じないでね）
人間の耳には聞こえないくらいの低い周波数であるが
明らかにLow成分がええ感じになった
これ以上大きくすると、
ボリューム絞った時の追従性が落ちるので
この数値になった
コンプ感もあった上でめっちゃ自然なOver Drive！
かんせーーーい！
パチパチパチ！
