続きの話

Simble Overdrive 03

回路図

ベロボードのレイアウト

前回、ベロボードでうまくいったから今回もベロでいこう

レイアウトに間違いがないか、何度も何度も確かめて

これで行こう！

ベロボードの説明はこちら！

Royal Blue Overdrive 02

自作エフェクターのつまらない話の続きです備忘録として残しておきたいので、お付き合い下さい回路図もベロボードのレイアウトも見つかったので回路図とベロボードのレイアウトをしっかり見比べて・・・間違い発見！回路図のR12=47kレイアウト図の右側...

gakkura.com

2025.10.16

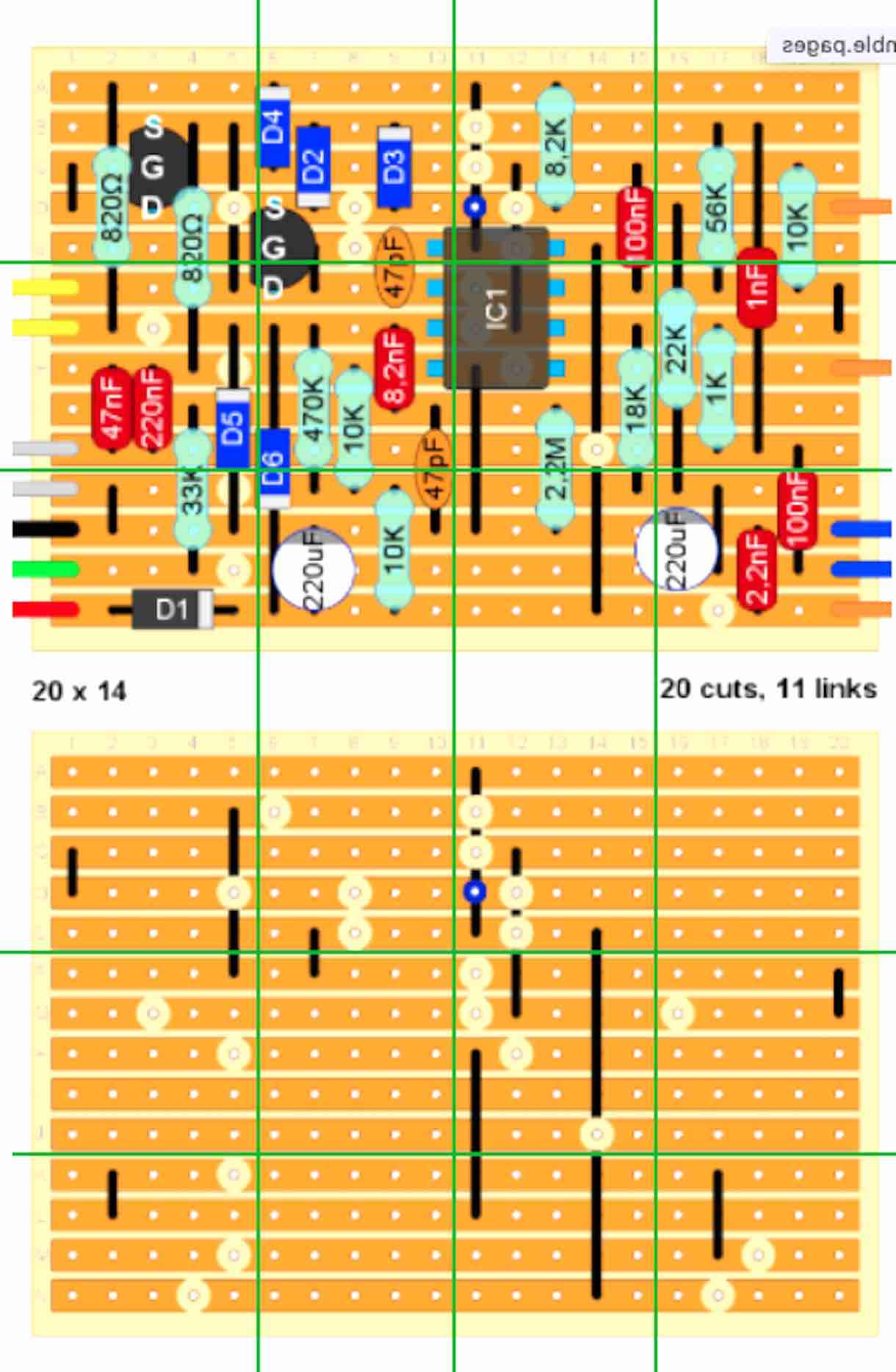

レイアウトに補助線を引いて

裏から見た図も用意しておこう

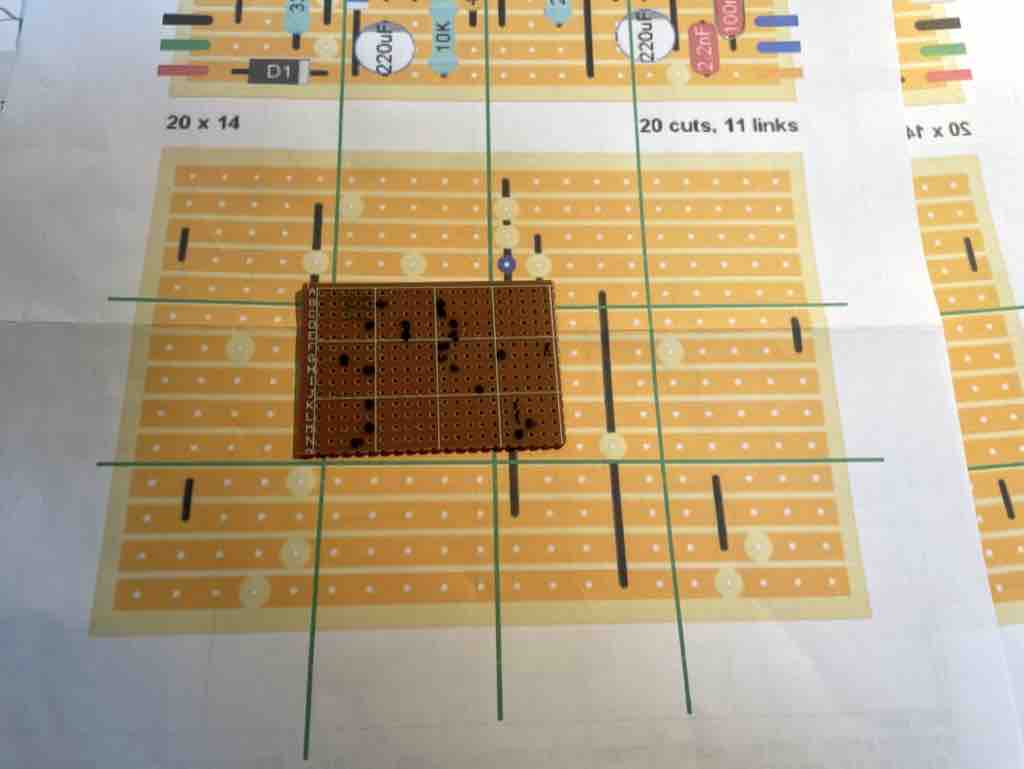

ベロボードを切り出して

パターン不要部分をマーキングして・・・

反転した裏側のパターンがここで生きてくる

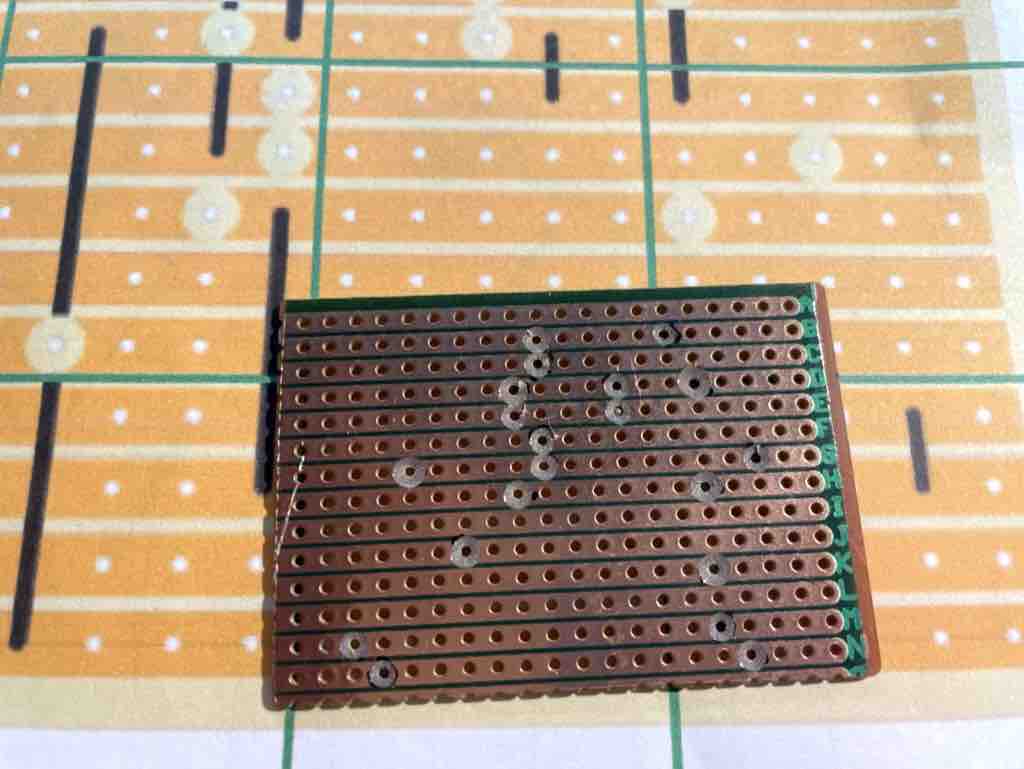

何度も確認してから、ドリルでカット

やっと下準備が完了した！

続きは明日！
