UAFX Enigmaticの電源は

その第5話で完成してたんだけど

UAFX Enigmaticの電源05
また続きの話? すまぬ! 一気に組み上げてしまおう UAFX Enigmaticの電源05 入力のDCジャックをつけて そのセンターマイナス端子に でかい入力コンデンサーを半田付けして固定 これでちょっと安心かな? どんどん配線して 12V...

DCケーブルの実験?で、沼ってしまったので

エフェクターのDCケーブル04
昨日の続きの話 エフェクターのDCケーブル04 ❶ 市販のDCケーブル(シールド) ❷ 住友耐熱ケーブル(AWG22相当)自作ツイスト ❸ MOGAMI2515 OFC(AWG19)自作ツイスト ❹ UL2468 AWG 18×2 平行ケー...

さらに改良を加えた!

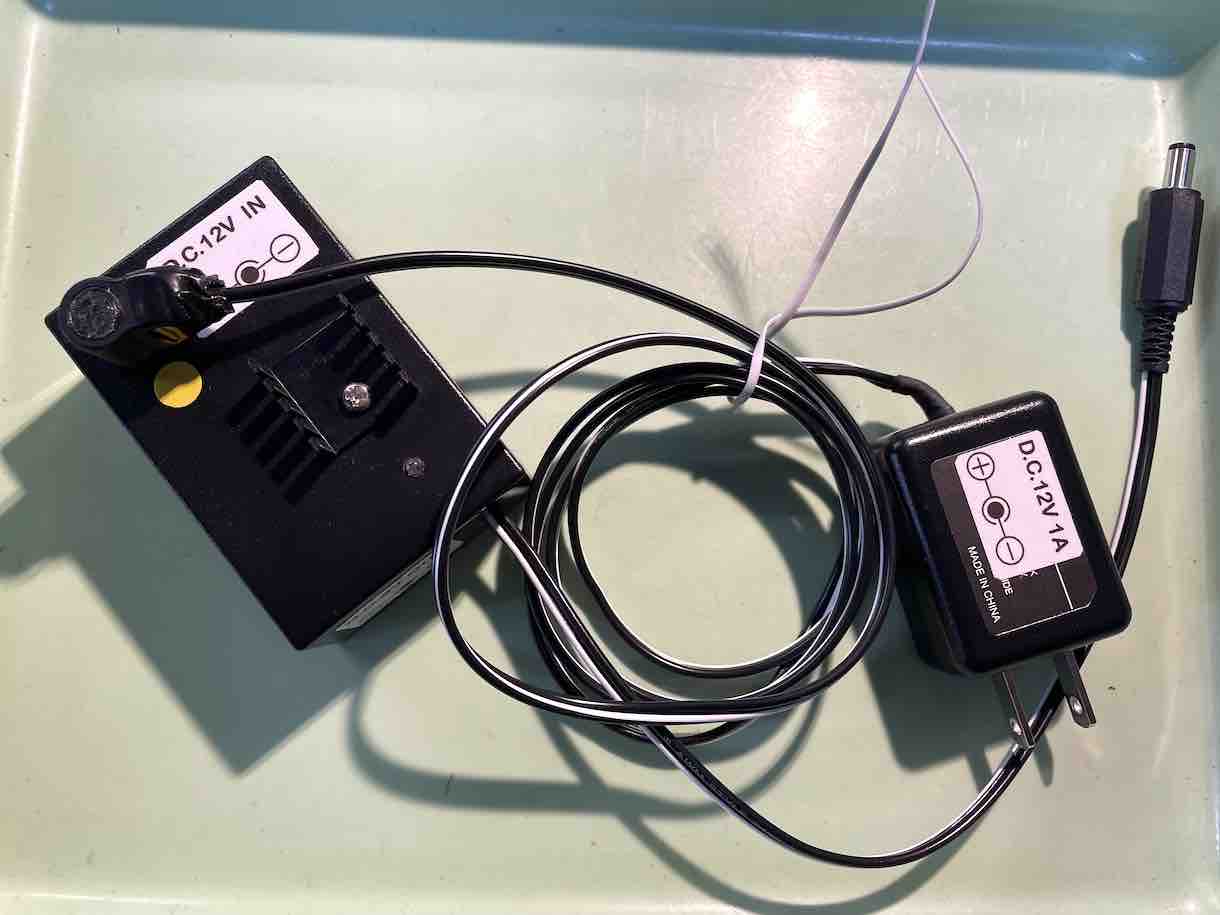

UAFX Enigmaticの電源06

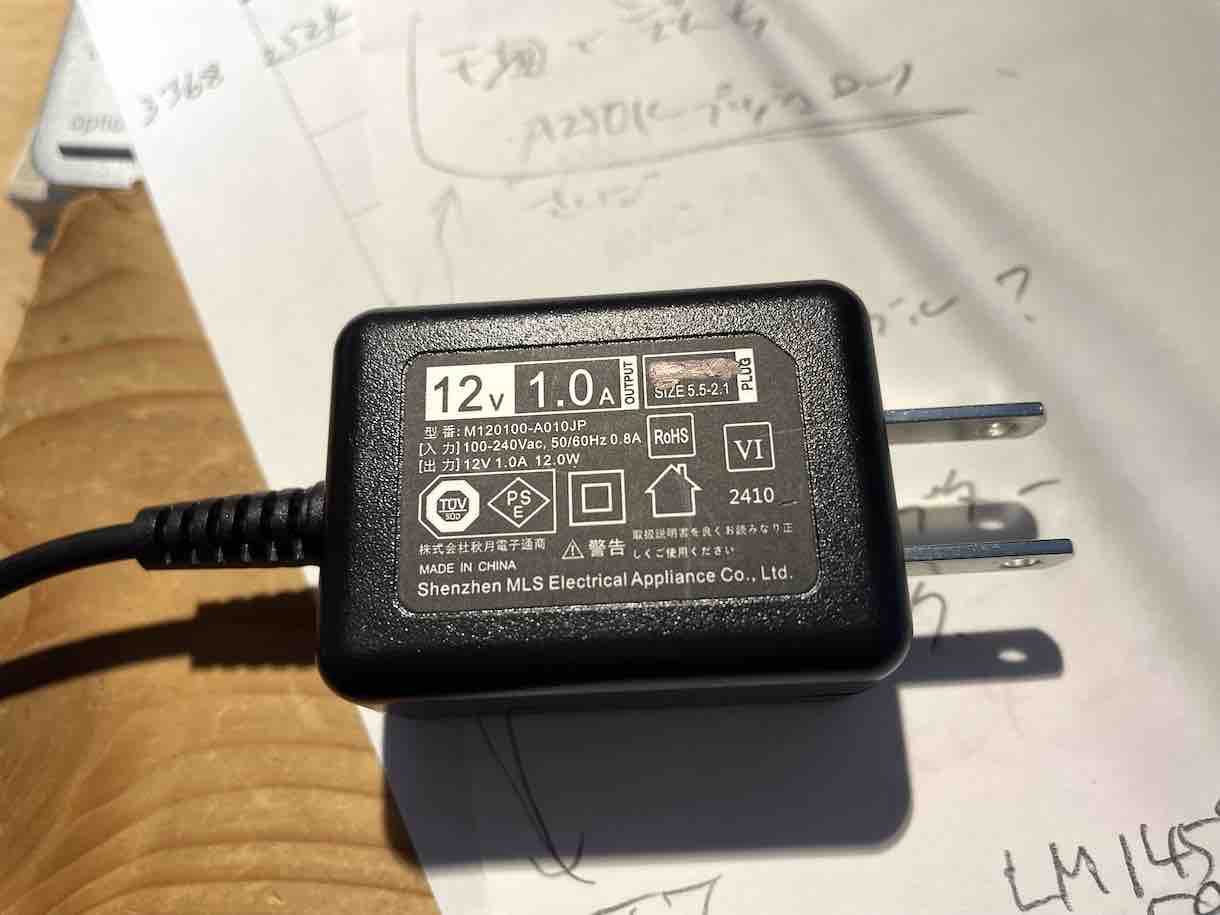

秋月電気で購入したスイッチング電源

ケーブルを交換する

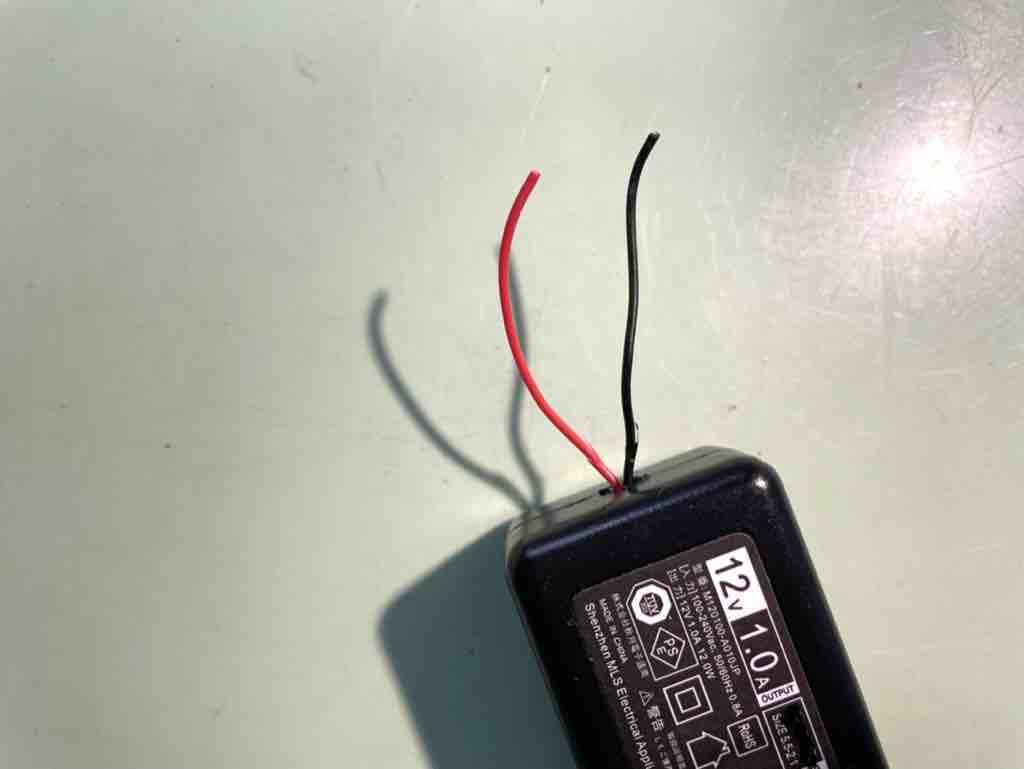

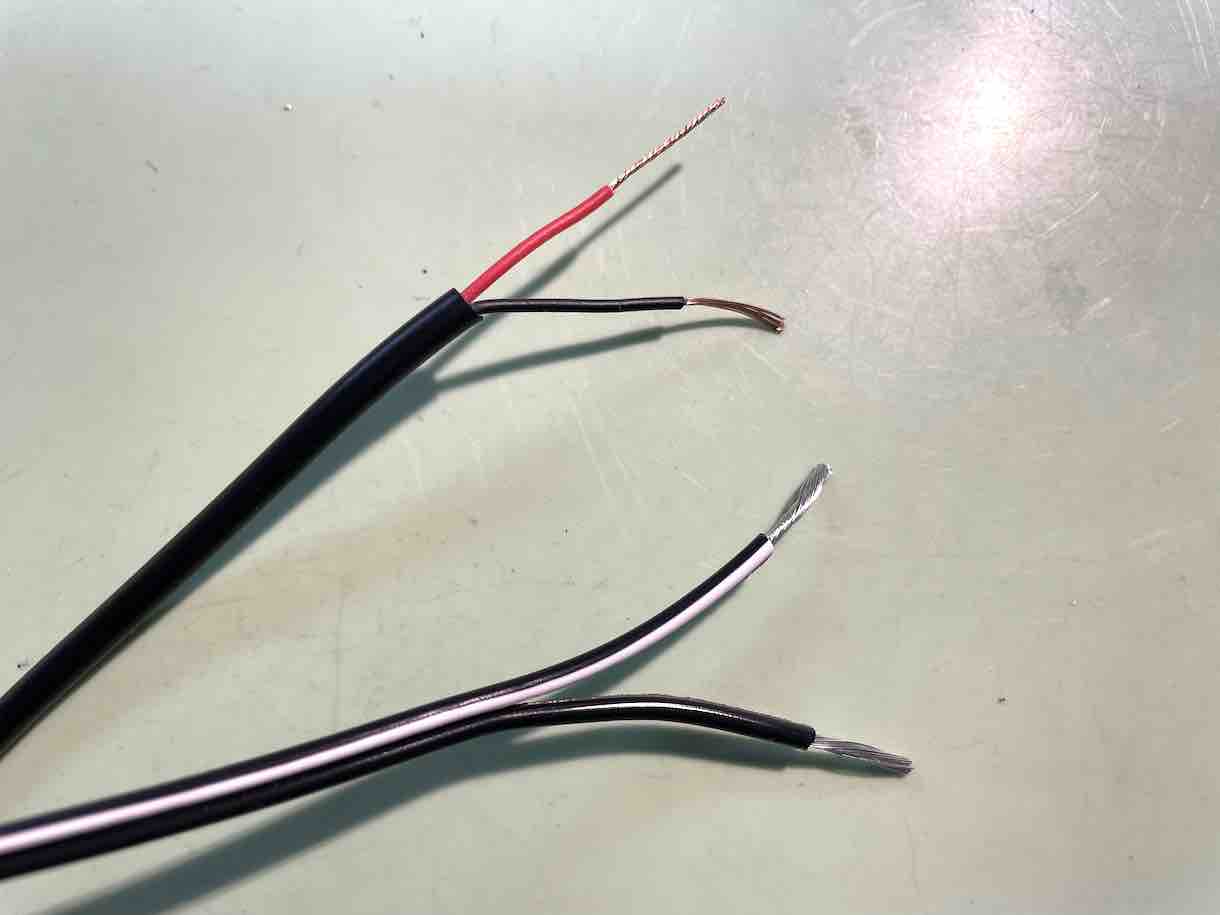

電源アダプターのケーブルをぶった切った

上の赤/黒がその内部電線(平行ケーブルだった)

下の太い平行ケーブル(九州電気)に交換する

明らかに太い!

アダプター本体を分解したかったけど・・・

上手くいかず・・・

ケーブルを引っ張り出して?

平行ケーブルに交換

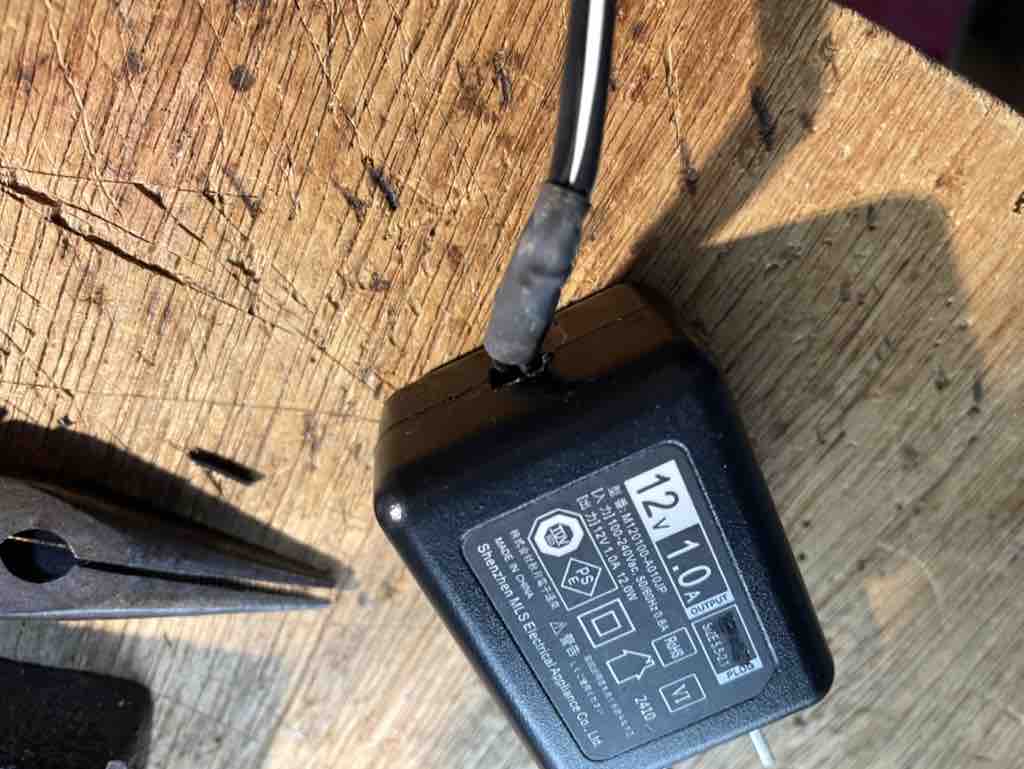

ハンダ付けして熱収縮チューブで保護

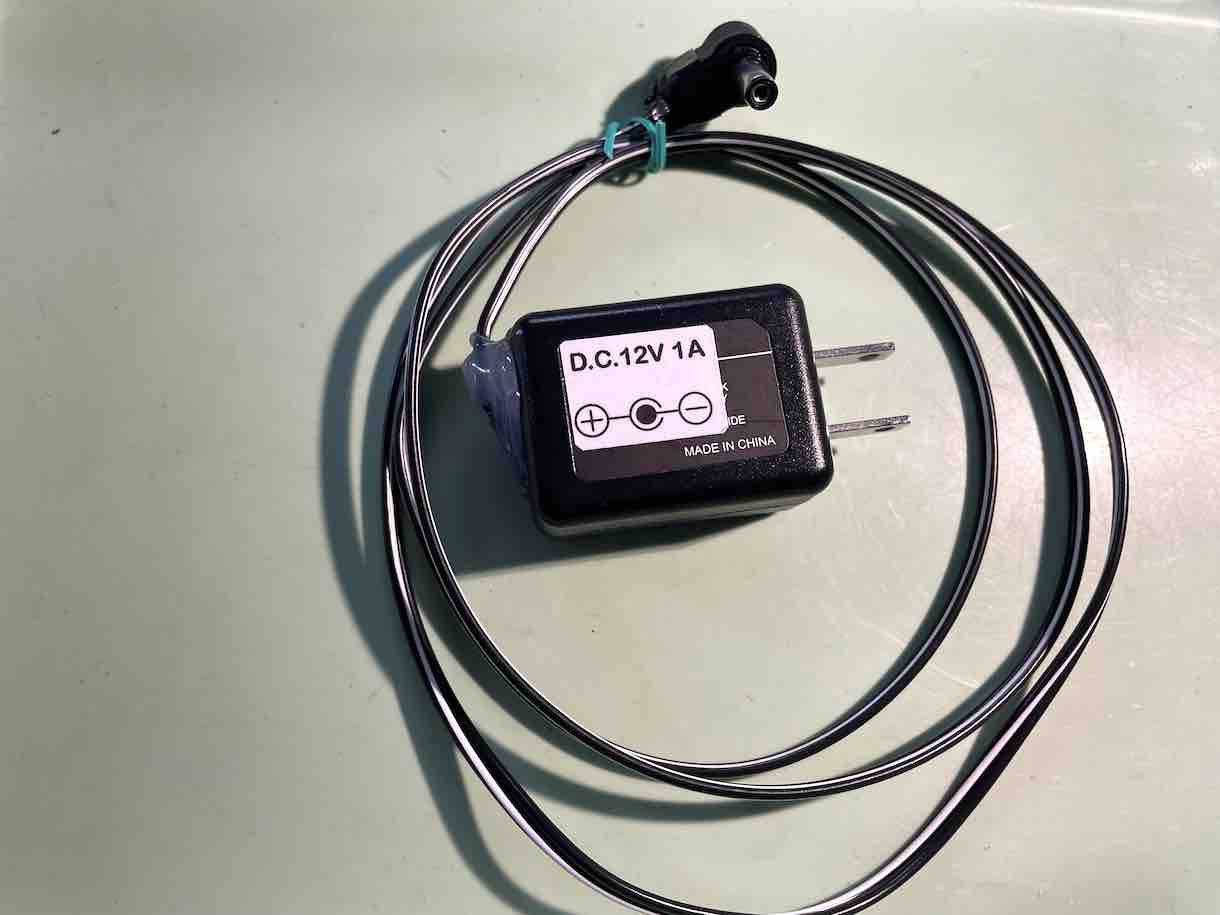

出来上がり

ホットボンドで固定した

12V➡︎9V レギュレーター

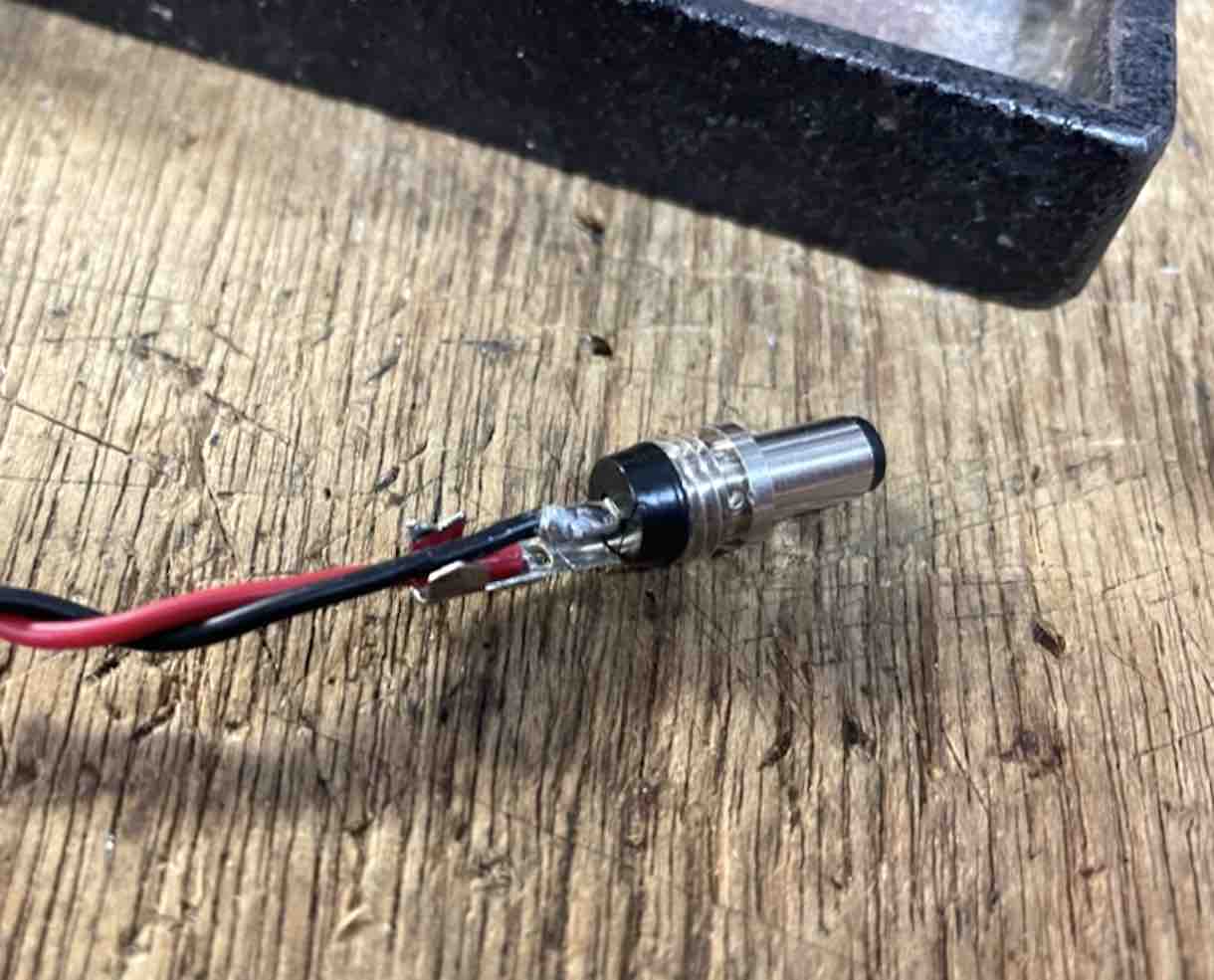

9V出力の赤/黒のツイストケーブルは、

住友耐熱ケーブル(AWG22相当)をネジネジして製作したが・・・

色々試した結果、こいつも平行ケーブルに交換する

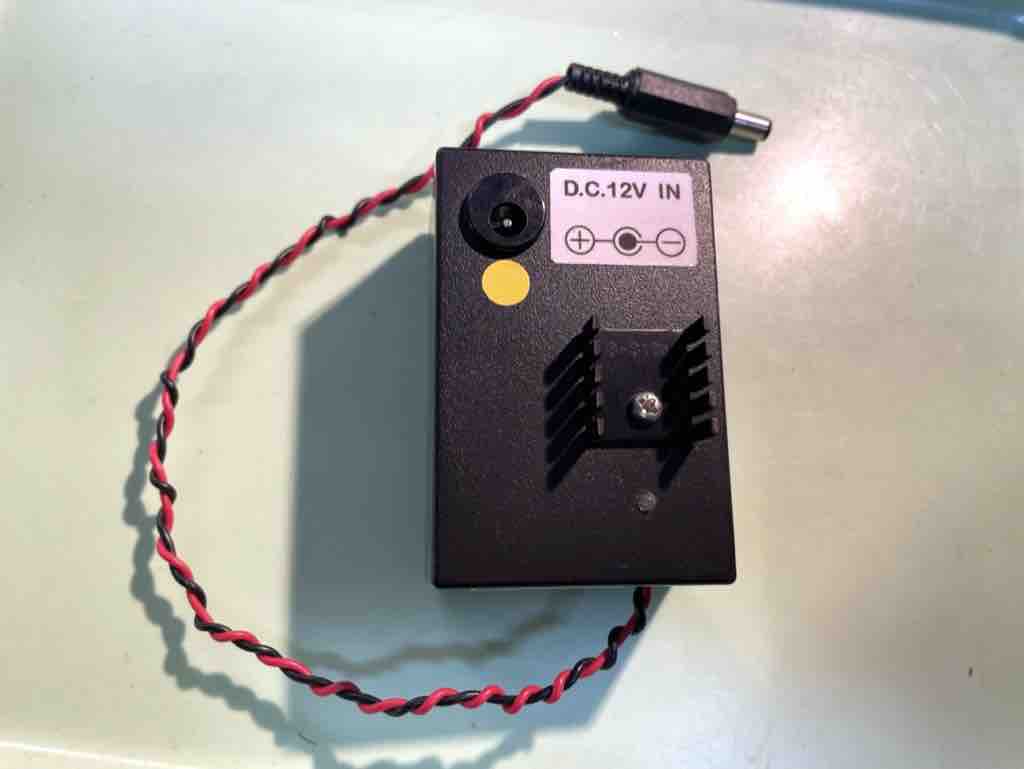

Before

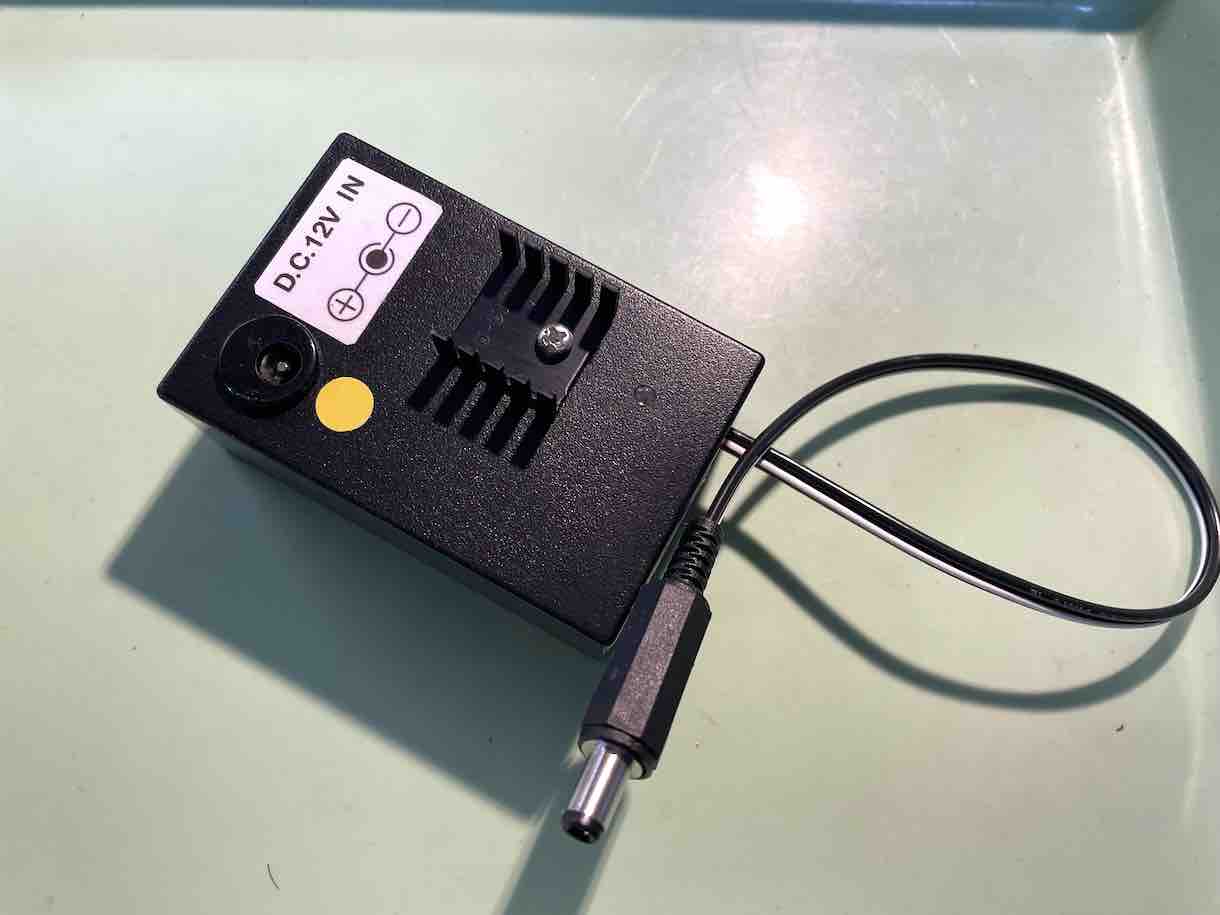

After

出来上がり

完成!

自分だけしか分からないこと?かも?だけど

すごくいい感じになったと思う

ケーブルもだけど・・・

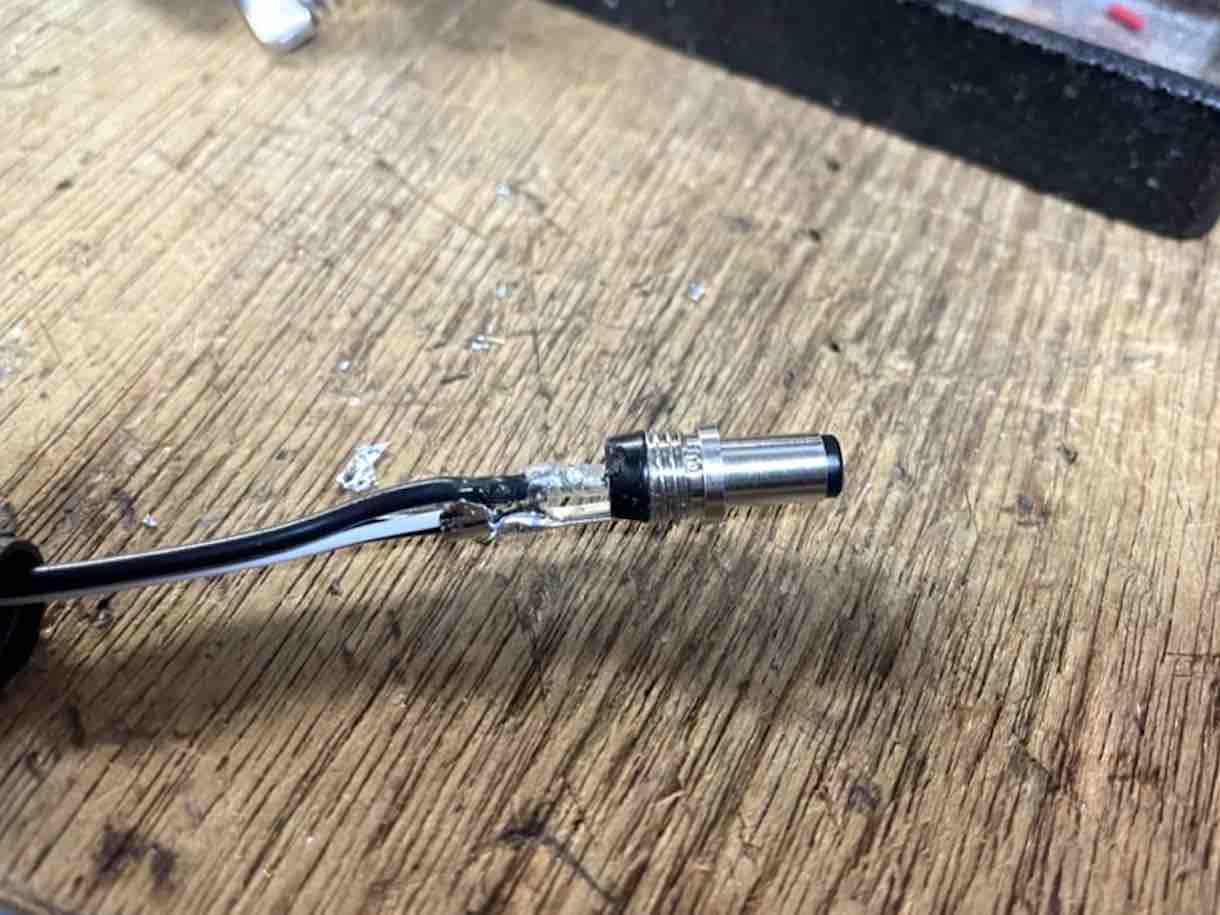

今回使ったストレートタイプのジャック=マル信のMP121CF

差し込む感じがすごく良い!

接触がすごく安定していて!

こういうの大事だよなあ

めでたく完成!でござる
