Simble Overdrive 04

昨日の続き！

作業を進める！

回路図

ベロボードのレイアウト

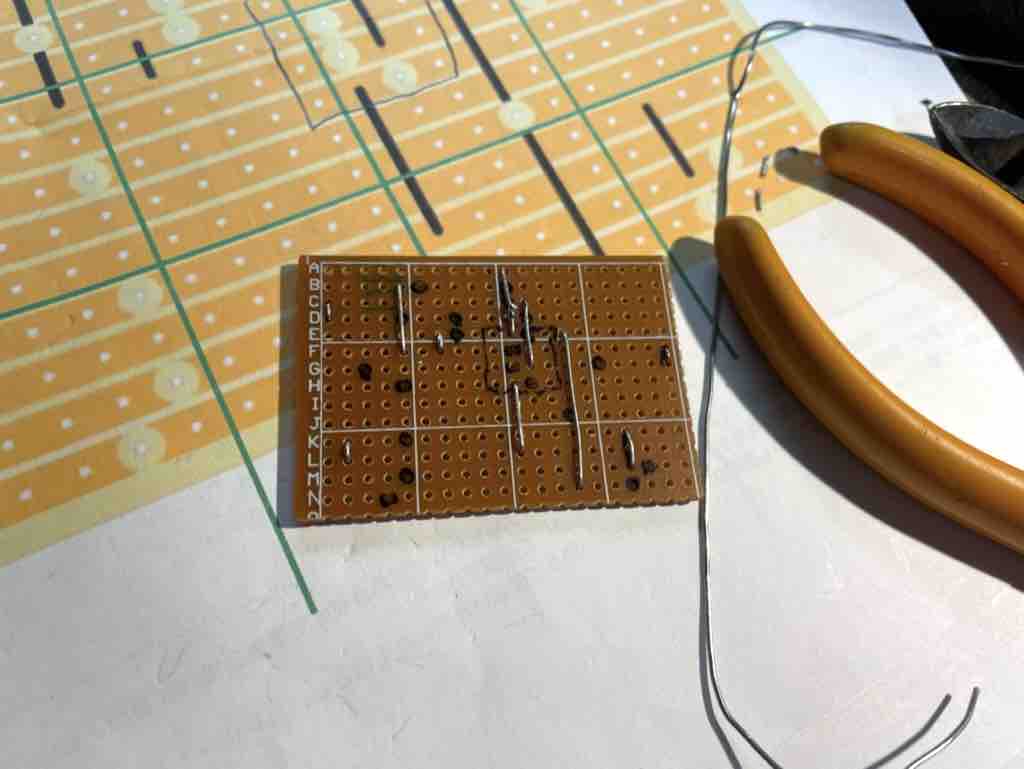

縦方向に繋げたいリンク部分はジャンパー線をハンダ付けして接続する

ここでもしっかり確認してからね

背の低いパーツからハンダ付け作業を淡々と進める

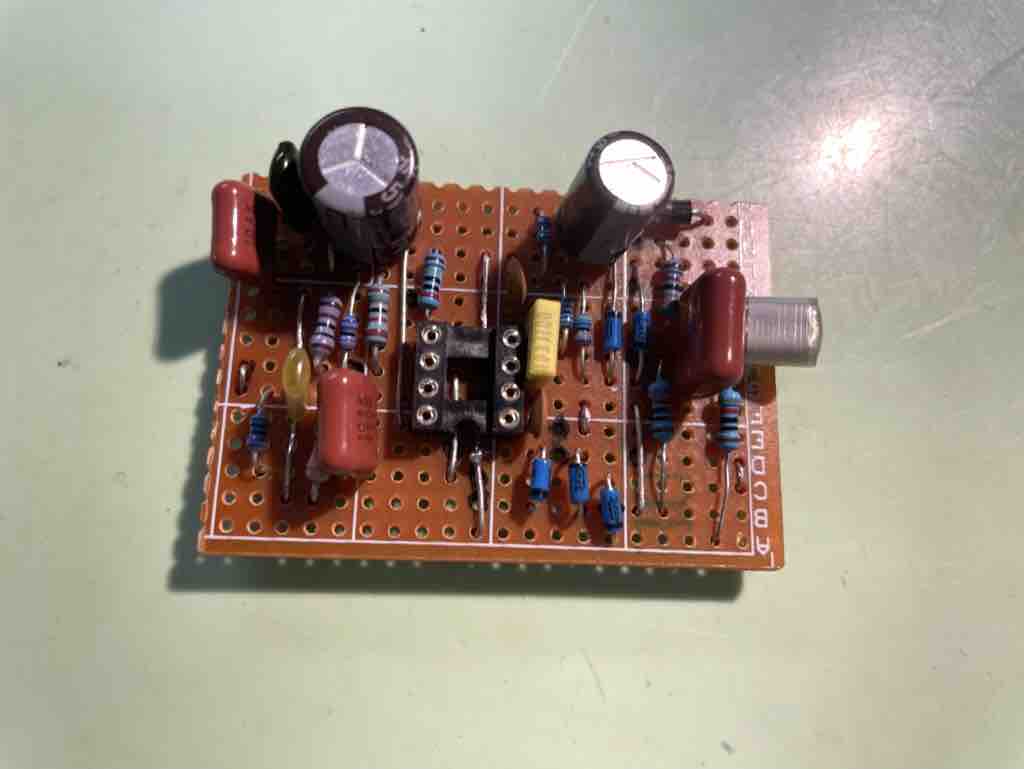

基板上の全てのパーツがはんだ付けされた

上の写真と上下逆やなあ

まあ、ええかあ

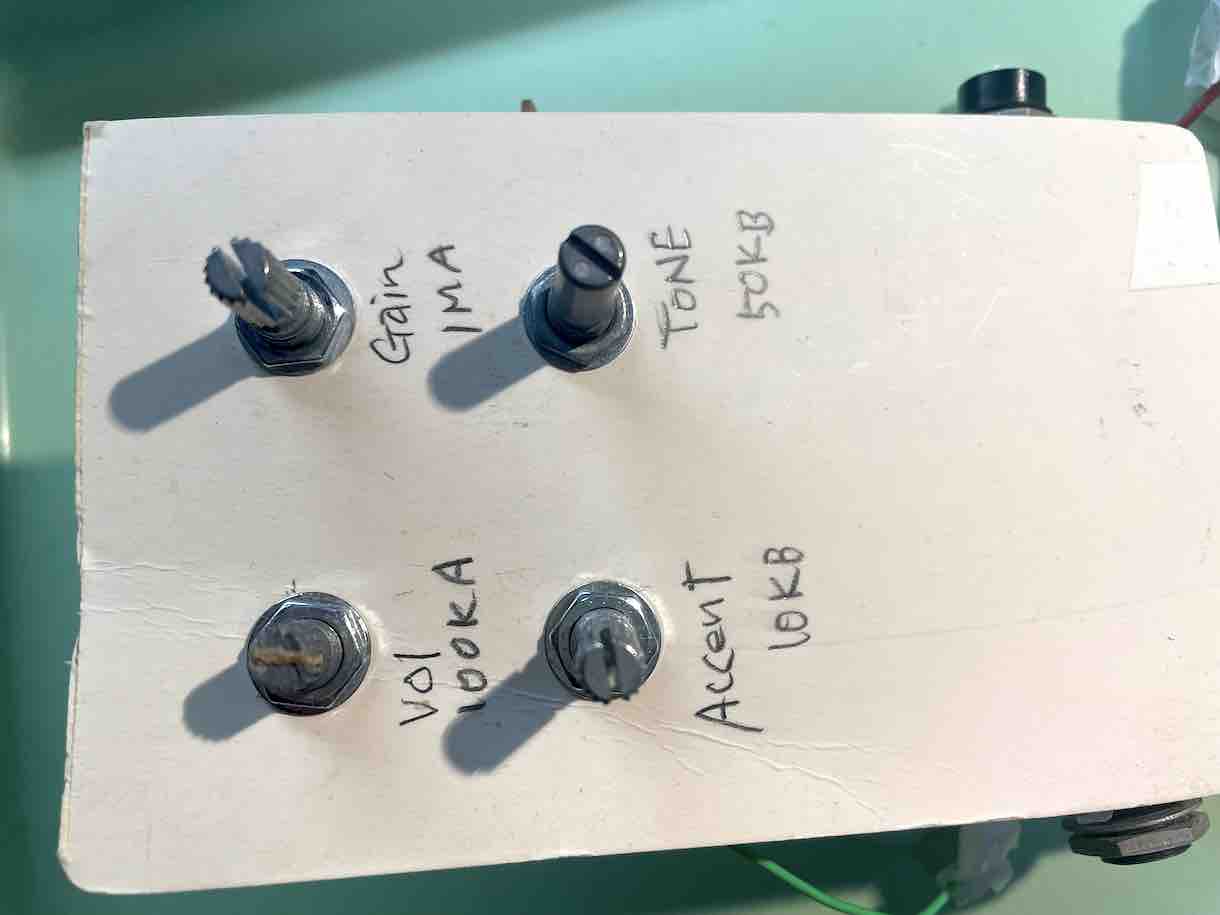

いつもは段ボール作戦だが、今回は厚紙作戦で！

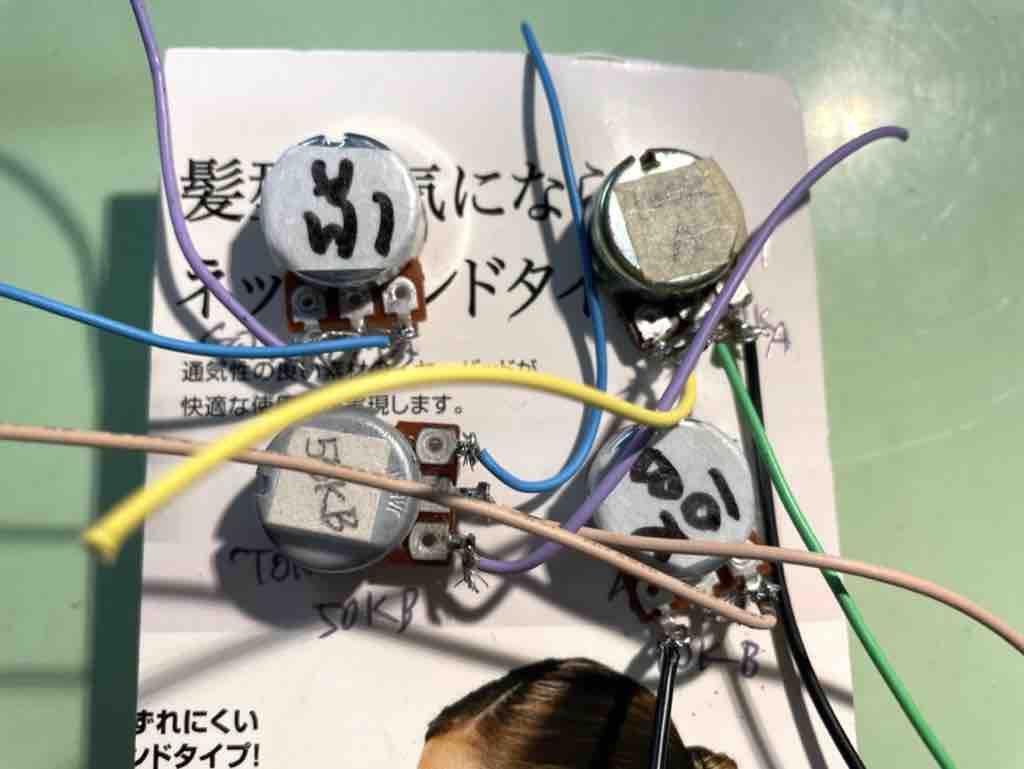

ボリュームポットを厚紙に固定して配線材をハンダ付け

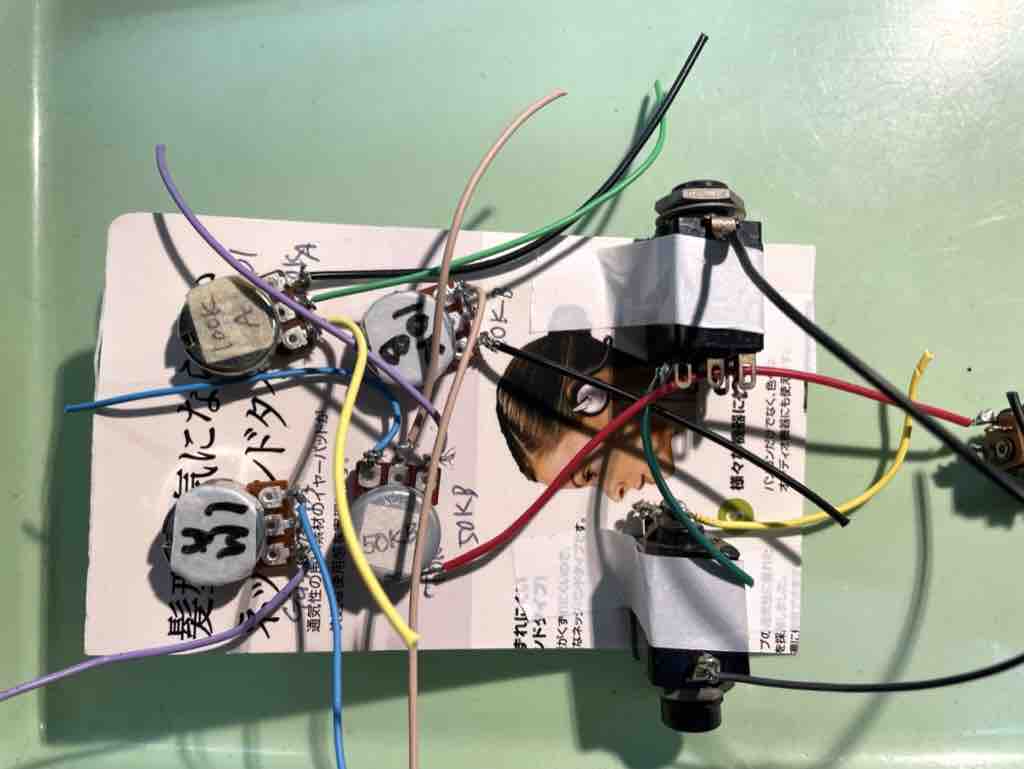

In & Out ジャックや、9Vジャック、アースラインも配線して

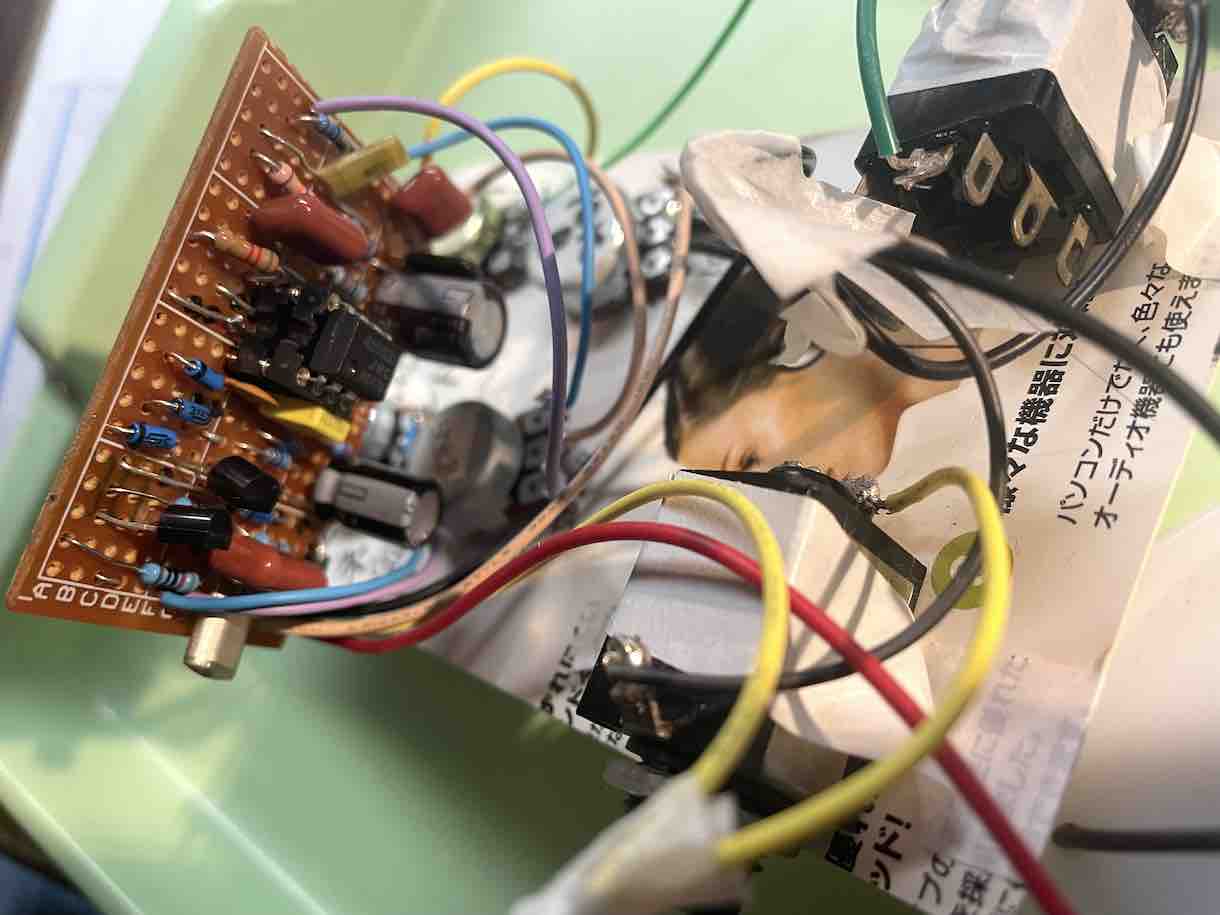

配線材を基板にもハンダ付けして

すぐに、オペアンプICをソケットに挿さないこと！

オペアンプの8番足に、9V程度が来ているか？

バイアスのところに、4.5V程度が来ているか？

を確かめてから、オペアンプICを装着（まずは汎用の4558にしておいた）

あれ？音が出ない？？

なんでやろ？

音が出ない時の対処法も記事にしているが

一旦落ち着くことの方が大事かも？

ちょっと頭を冷やそう

チョコアイスなどを食べると上手くいくこともある

ほんま？
