SoloDallas Stormの製作02
Aion FXの基板
Aion FXのGale
Gale Booster/Limiter - Schaffer-Vega Diversity System
A pedal adaptation of the Schaffer-Vega Diversity System (SVDS), the first widely-used wireless system for guitar, famously used by AC/DC and Van Halen.
aionfx.com
こちらに回路をトレースした記事がある
Tracing Journal: SoloDallas Storm
The SoloDallas Storm is a pedal conversion of the Schaffer-Vega Diversity System (SVDS), the first wireless system for guitar that was reliable enough to be use...
aionfx.com
実際にペダルを解剖？した写真もあって
Aionさん、すごい！

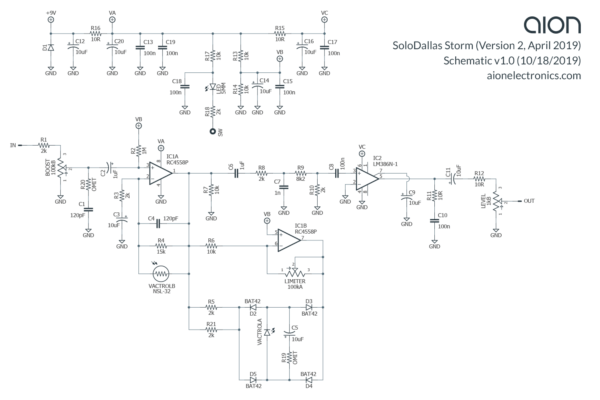

回路図
ちょっと疑問が・・・
今まで私が学んできた？回路とは
大きく違った方法が採られていたり
大きくかけ離れた定数の部品がある
入力のR1(2kΩ)とPREGAINボリューム
ギターを直接繋ぐと、インピーダンスの関係で
高温成分がゴッソリ削られてしまうのではないか
出力のR12(10Ω)とVOLUME
出力のR12(10Ω)とVOLUME(1kΩB)
出力インピーダンスが1kΩ程度になるのでは？
R12(1kΩ)とVOLUME(10kΩ以上)が一般的と思われる
電源部
Aion FXによって改善されているようではあるが
R16、R15(10Ω)は小さ過ぎないか（常識的には100Ω）
C18とC13が同じ場所に同じ定数(100n)で付いているのは何故か？
C14、C16(10uF)は小さ過ぎないか（常識的には47uF）
ちょっと悩んだけど
エキセントリックな回路と考えて
ギターのエフェクターは
無理に歪ませたり
わざとLow-Fiにしたり
出音が気に入ればそれでオッケー！的なものも多いから
変な知恵出さずに
このまんま！で行った方が良さそうだな
その方向で進もう
背の低いパーツからハンダ付け
楽しい！
