UAFX Enigmaticの電源

今日もすごい暑い

30度越えの真夏日

梅雨がどっか行っちゃったみたいね

梅雨の雨も必要なんだけどなあ

雨は嫌いやから、まあ、ええっちゃあ、ええんやけど

先日、書いたように

新しい機材を購入した

UAFX Enigmatic

少し前からすごく気になる機材があったんだいわゆるギターのエフェクターなのだが・・・定価7万円以上の商品実売でも6万5千円程度とたいへん高価！でも、気になる！その前にHaward Dumble(ハワードダンブル) Ampカリフォルニア州ロサン...

ものすごいデジタル技術の粋を結集して

アンプのモデリングを突き詰めたような機材！で

たいへん素晴らしいのだが、

思いの外？電流が必要？

9VDC 400mA

一般的？なペダルエフェクターによくある、9Vの直流なのだが

400mAもの容量を必要とする

電池で動作するアナログエフェクターなら10mA〜20mA

デジタルエフェクターでも50mA〜100mAくらいが標準？

マルチエフェクターだと200mAくらいのものもあったけど・・・

400mAは相当でかいと思う・・

エフェクター用電源（自作）

Jisaku Power Supply

昨年末に紹介したエフェクターボードの中の9番目Jisaku Power SupplyD.C.15Vを入力しD.C.9Vを7つD.C.12Vを1つ出力できるようになっている内部9Vの部分は秋月電子のキットを利用した基板とパーツで450円と激安...

安定化電源キットの製作03

2週間ほど前に「アイソレート電源ができるんぢゃないの？」と甘い考えから製作するも失敗で、完全に2つに分けてしまおう！古いケースを利用して・・・大昔に作った小型のヘッドホンアンプ秋月電子通商のキット2回路入り低電圧動作パワーアンプNJM207...

両方とも800mAの容量があるから

これらの電源で問題なく動作する

と、安心していたのだが・・・

問題発生！

ネットでも、いろんな演奏動画がアップされていて

Enigmaticの前段にTS系のOverdriveをつないで

いい感じに歪ませている例があったので

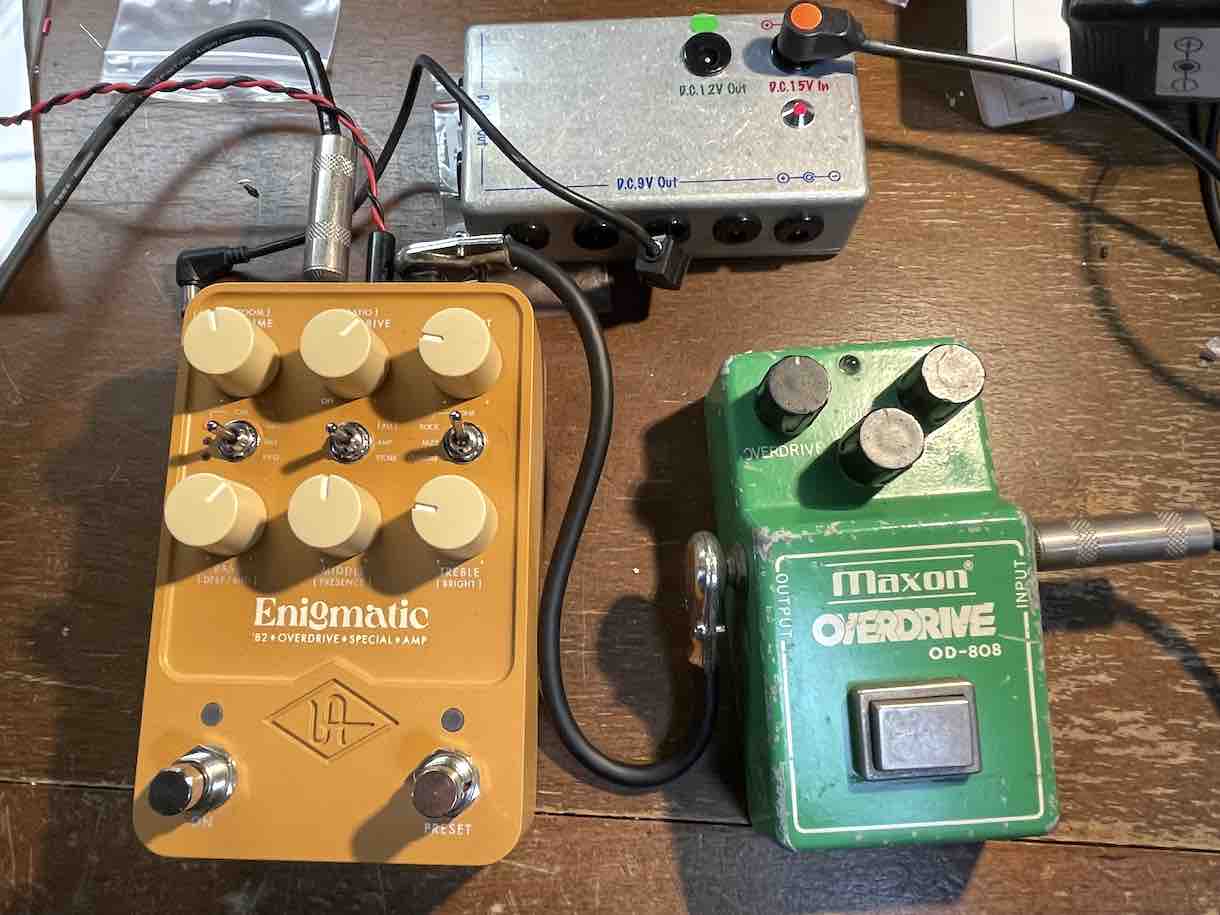

OD-808をつないでみたのだが・・・

つないだだけで、すごいノイズ！！

OD-808がOFFの状態でもすごいノイズが出ている

あかん！

ところが・・・

OD-808を電池駆動にすると、ノイズは消える

あれ、れ？

さらに色々やってみて・・・

他の（Overdrive）エフェクターでも同様に

つないだだけで、すごいノイズが出る！が

電池駆動にすると、ノイズは消える

Enigmaticと、前段の（Overdrive）エフェクターの

電源の供給源（パワーサプライ）を別々にすると、ノイズは消える

あれれ？なんやこれ？

噂に聞いていた「デジタルノイズ」というヤツかも？

パワーサプライでアナログエフェクターとデジタルエフェクターを同時に使用すると

ノイズが出るという話は過去に聞いていたが

こんな如実なのは、はぢめてだ！

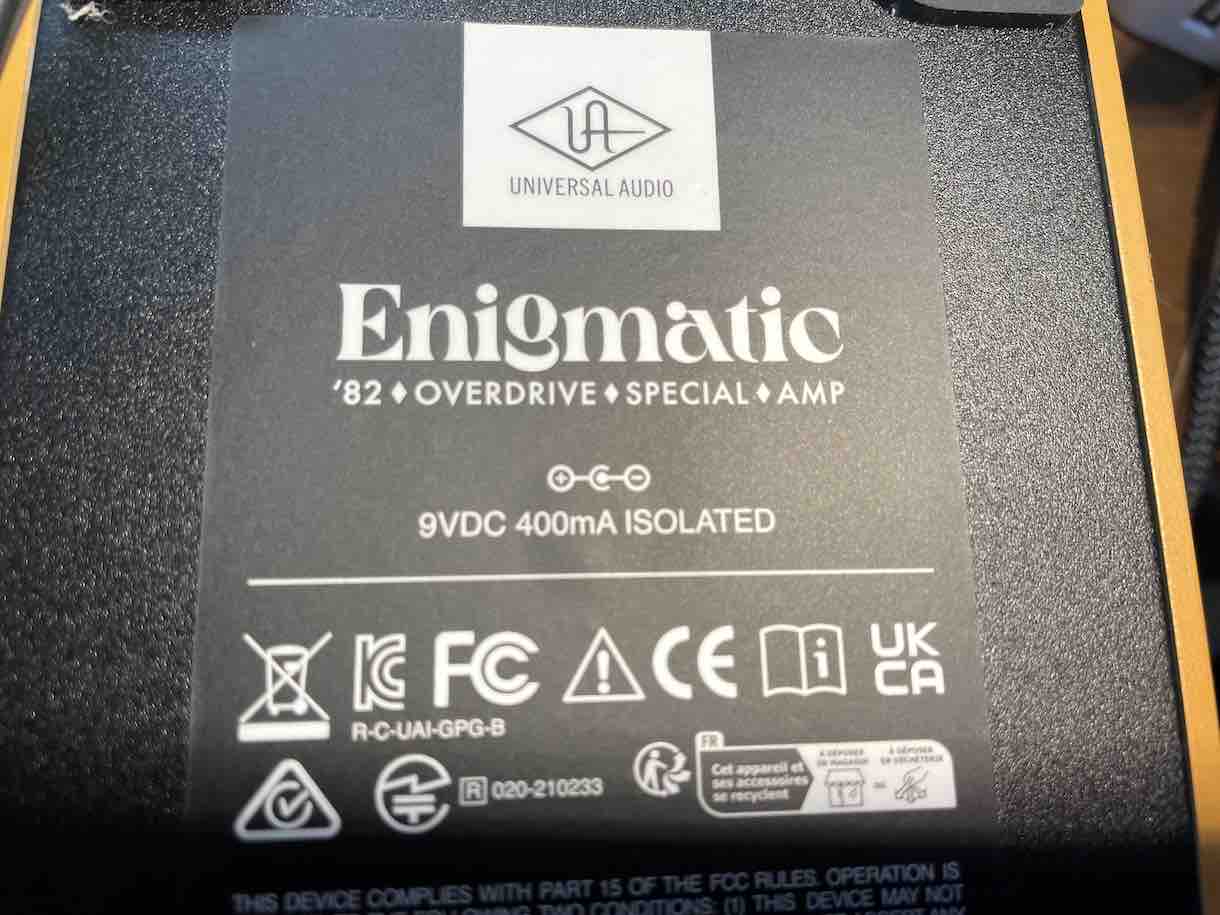

9VDC 400mA ISOLATED

アイソレイト電源！というものが必要らしい

UAFX の電源条件

各 UAFX ペダルは、個別の電源に接続するか

アイソレートされたマルチ出力電源に接続する必要があります。

アイソレイトって何やねん？

続いてしまいました
