仕切り直して新しく計画した！
UAFX Enigmaticの電源04

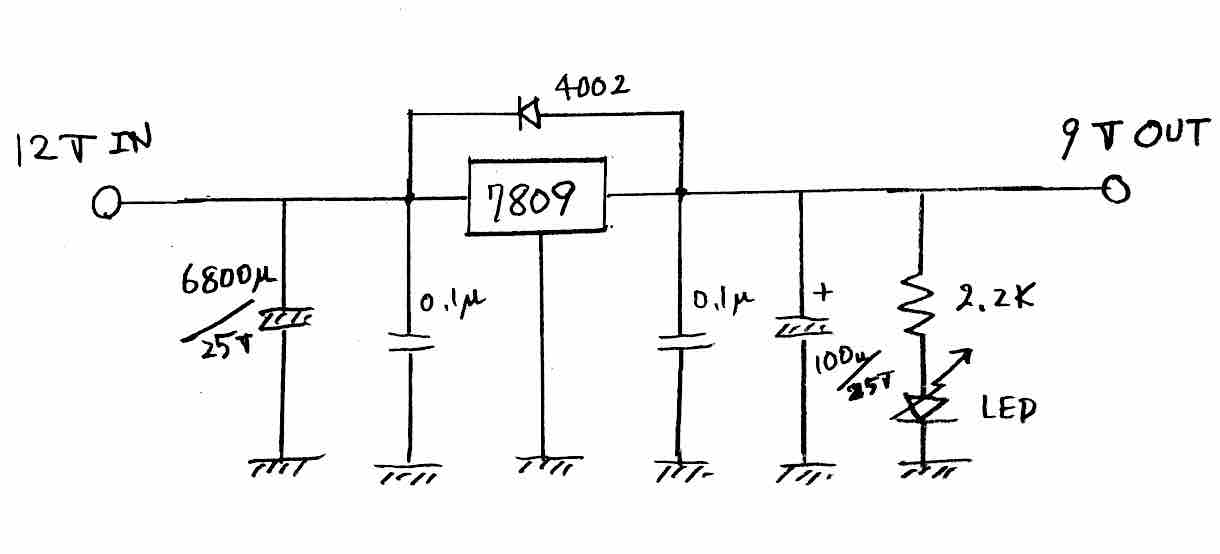

Enigmaticは、9V 400mAの電源を必要としている
なので、余裕を持って800mA〜1.0A程度、12VのACアダプターで電源供給して
7809のレギュレーターで9Vにして取り出したい
入力の平滑コンデンサーはでかい方がいいと思うので
できる限りでかくしてみる（普通は2200u〜3300uもあれば十分？）
編注：自作エフェクター大先生の大塚明氏によると、（半波整流の場合だが）
100mAあたり1000uFという経験法則？があるらしい
そこから？すると4700〜6800uFが適切？かも？
前回の基板
プラスティックケース
SW-75B ・W：50mm・D：75mm・H：30mm
プラケースが流行ってますな
BD-2の18V化 その3
BossのBlues Driver BD-2は めっちゃ長いこと、あ〜たらこ〜たら言ってきたが 数年にわたっての紆余曲折の末 やっとここにきて！ 着地点を見つけた気がする 何と！電圧を上げることで、全てが解決？ BD-2の18V化 その3 ...
gakkura.com
2025.07.08

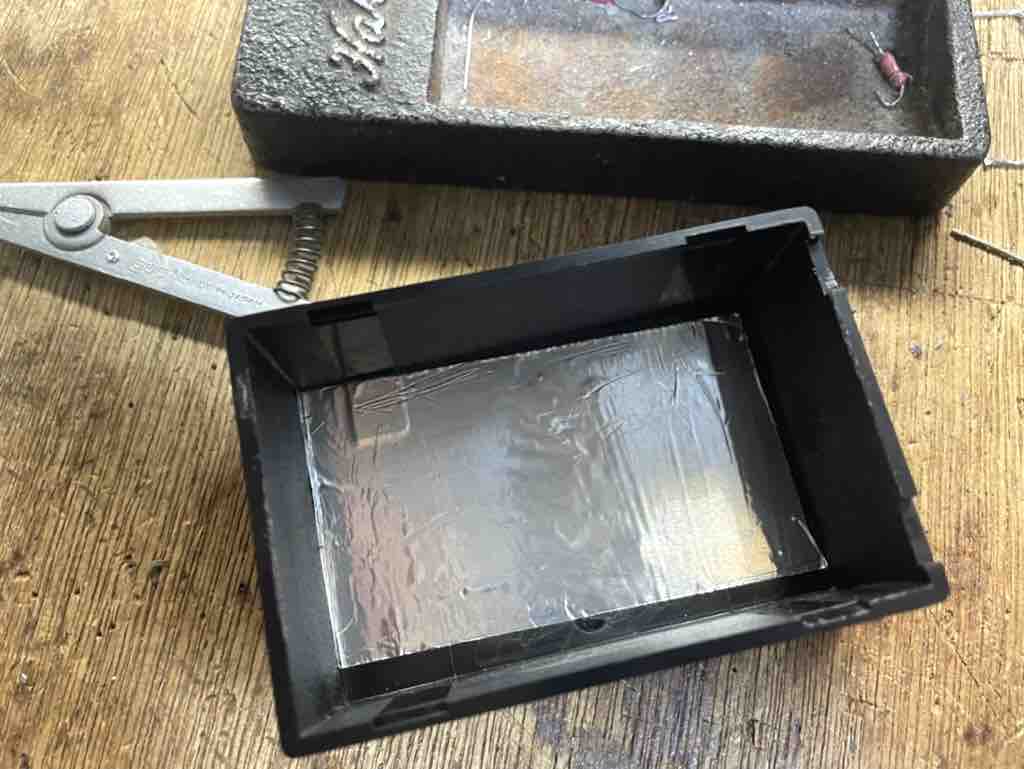

内側を研磨してアルミテープを貼った
写真を撮り忘れた！
TAKACHIのロゴがあったり、凸凹していたのを研磨して
フラットにしてからアルミテープを貼った
ノイズ対策でアースに落としたりするのではない
7809レギュレーターICの放熱のことを考慮しての作業である
この面にレギュレーターICを貼り付ける予定

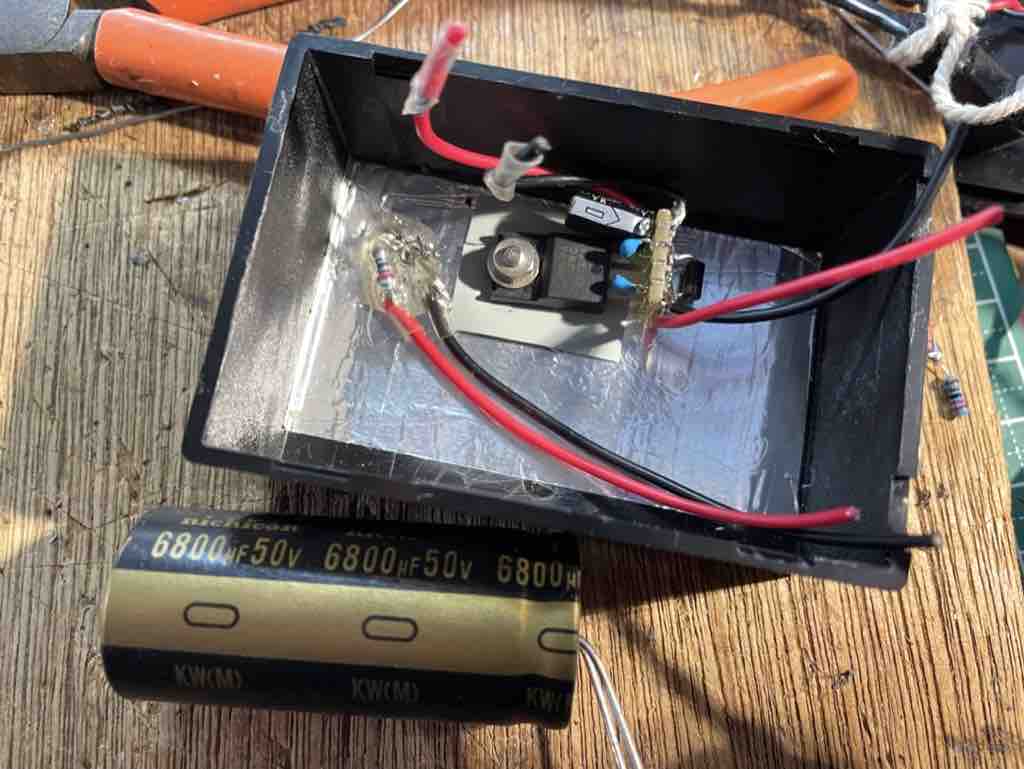

放熱シートを挟んで、ネジで止めた
手前にあるのは、電解コンデンサー ニチコンKW 6800uF/50V
めっちゃでかいけど、ちゃんとケースに収まる予定！
入力をジャックにするか、ケーブルにするか？
出力は？・・・
めっちゃ考えながら現場作業を進めていく
あんまり計画性がないなあ
