ちょっとある事情があって
エフェクターボードに、USBの5V電源が必要になった
普通にUSB充電器などから取ってもいいんだけど
そこはマニアですから
面倒だからいいんぢゃない
タモさんも言ってるもんな
9V電源からUSB 5V電源を作る 失敗編
秋月電気のキット

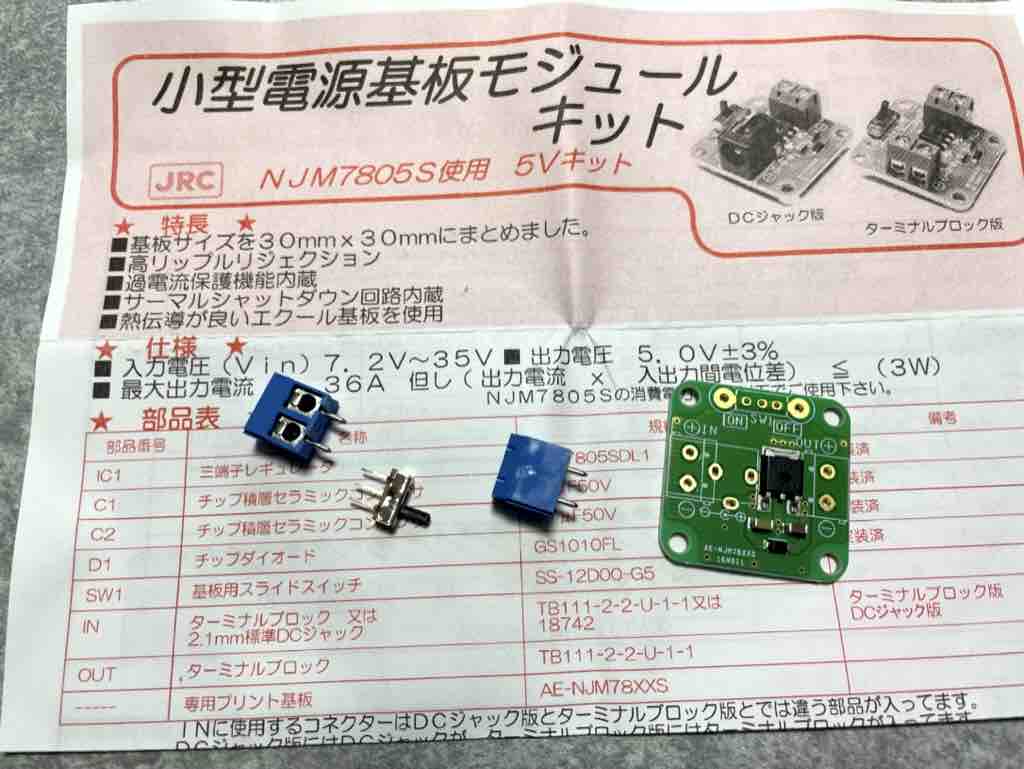

小型電源基板モジュールキット
三端子レギュレーターキット 5V ターミナル版(TB版): キット一般 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作三端子レギュレーターキット 5V ターミナル版(TB版)秋月電子通商 電子部品通信販売
akizukidenshi.com
280円と激安！
7.2V入力時に最大出力電流1.3Aが得られるとのことで
ちょっと電圧を落とす作戦を計画
色々実験を繰り返して
9V入力からLEDを一つ直列に配置すると
7.5V程度まで下がることが分かって・・・
さらにそれをインジケーター的に光らせることもできる
保護抵抗は2.2kΩ程度が適当だということも確かめて
プラスティックケース
プラスチックケース SW-65B: ケース・ネジ・固定具 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作プラスチックケース SW-65B秋月電子通商 電子部品通信販売
akizukidenshi.com

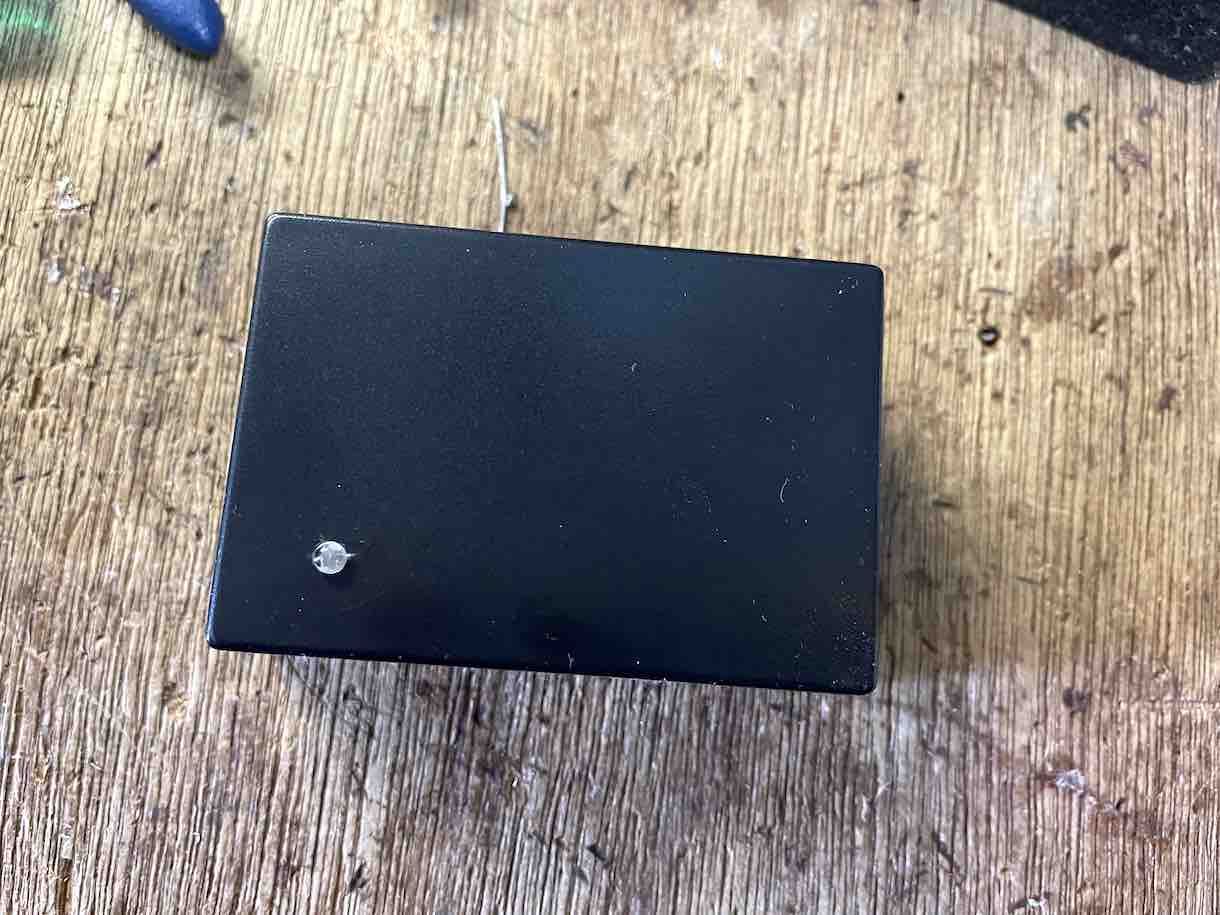

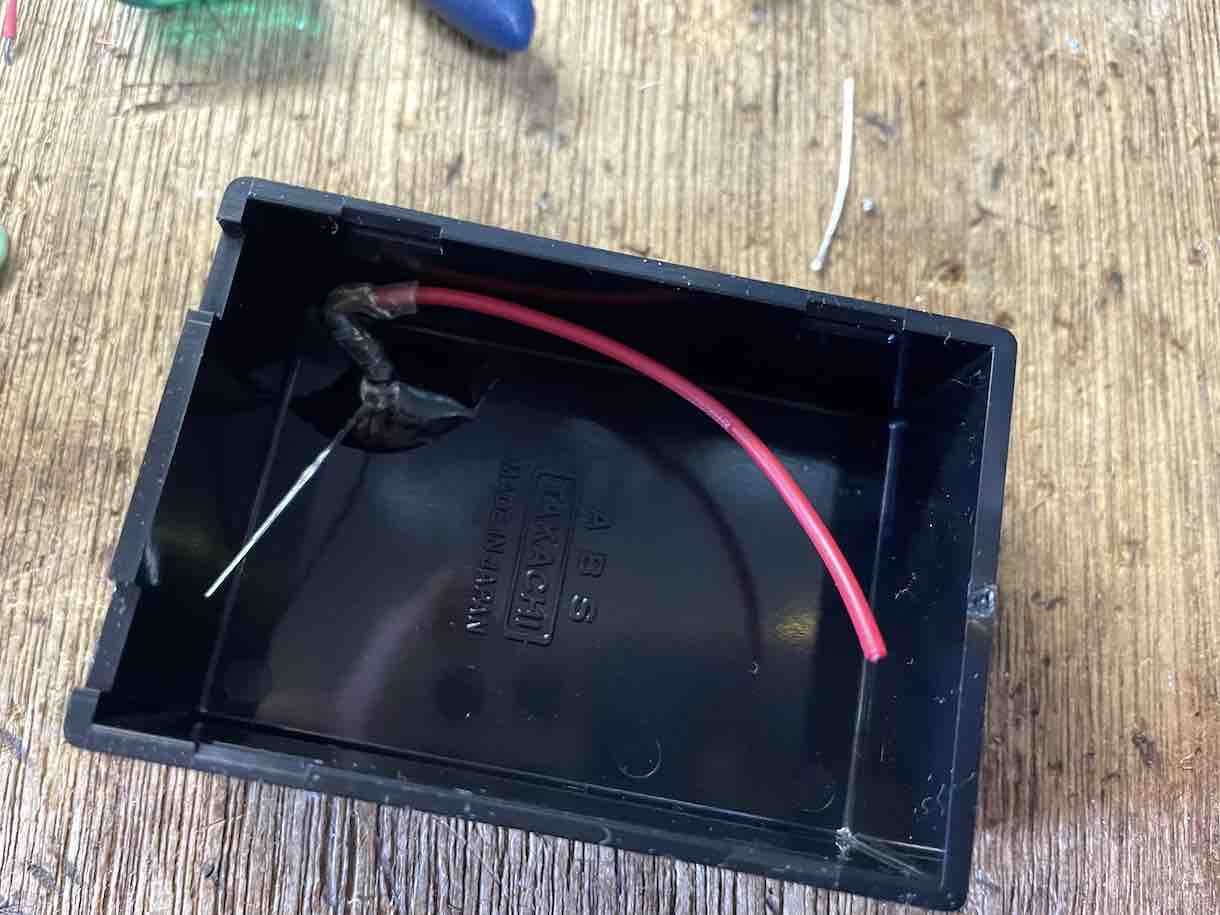

LEDをエポキシ系接着剤で固定
どんどん作業を進めて・・

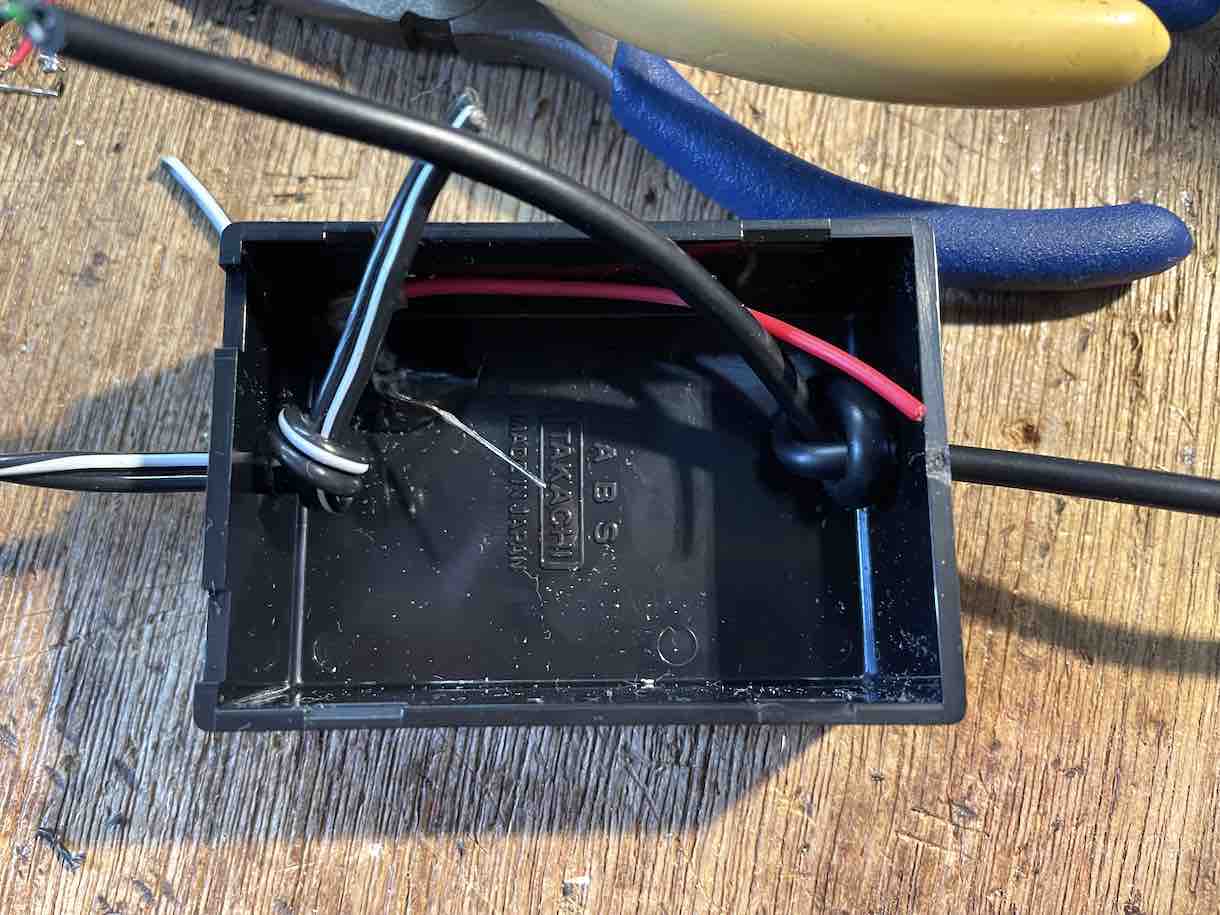

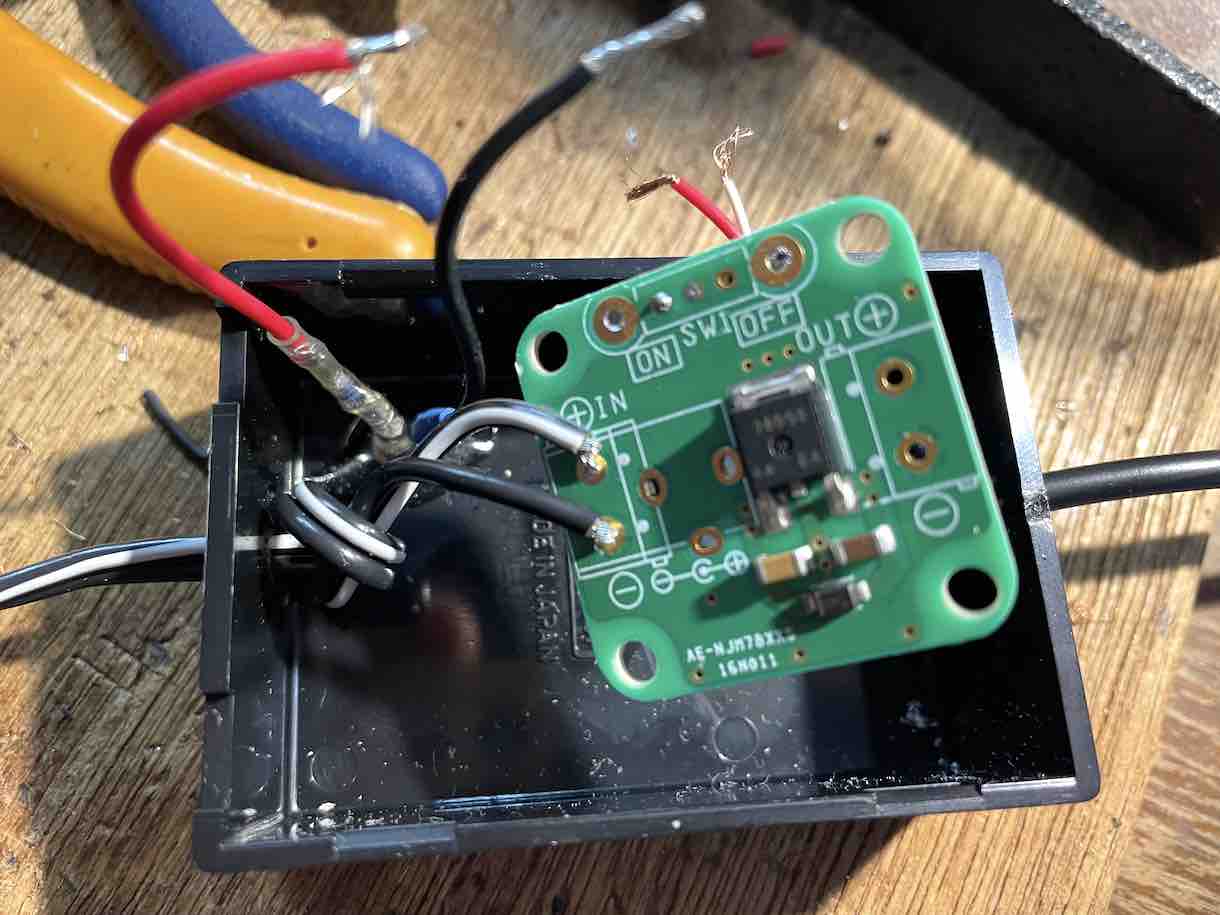

左が9V入力=平行ケーブル
右が5V出力=USBケーブル
実験段階では、ちゃんと5V出力したのに
3.5V程度しか出ていない
やっぱLEDと抵抗を挟むのはまずいんだな
失敗編！！でした
とほほ
