9V電源からUSB 5V電源を作る 完成編

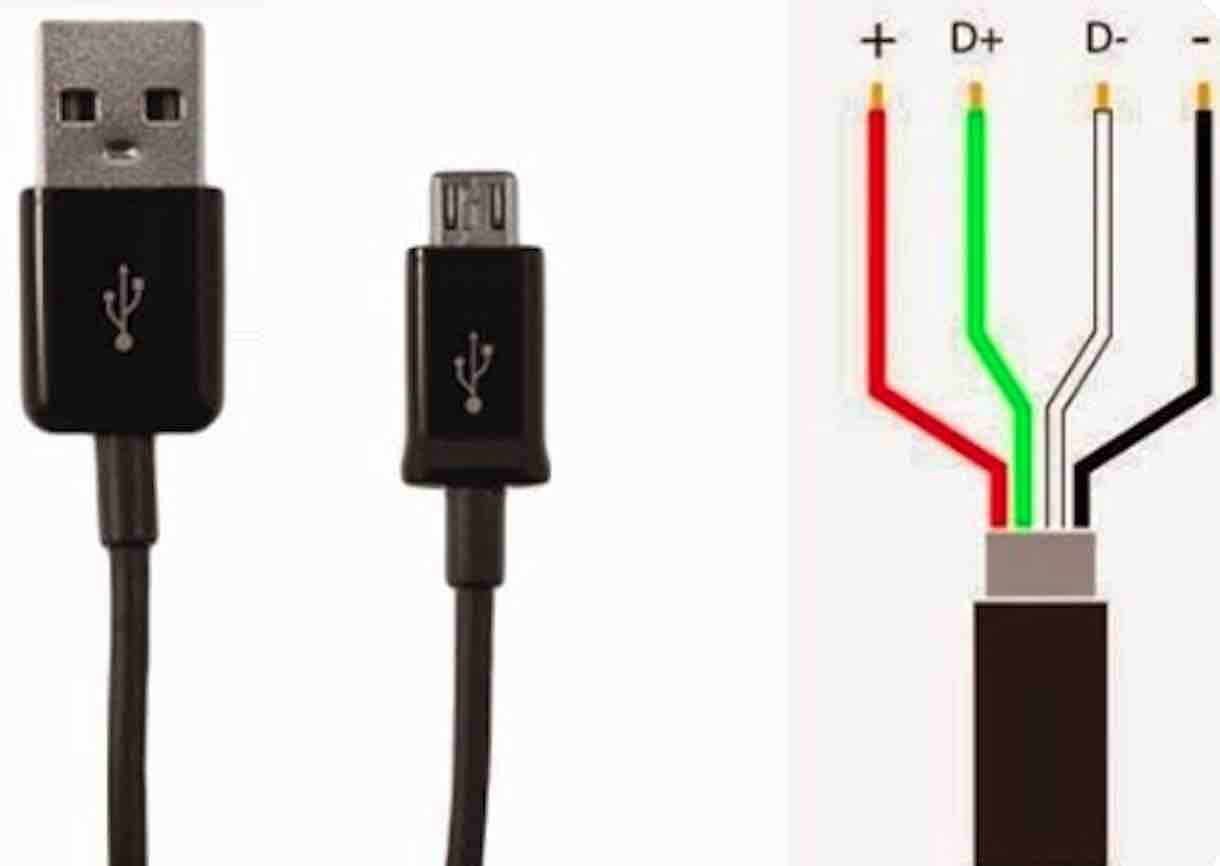

USB2.0のケーブル内部は

4本の細いケーブルで構成されていて（5本のものもある）

1 :電源+5V　→赤
2 :DATA-　　→白
3 :DATA+　　→緑
4 :電源GND　→黒

と、なっている

前回までは1と4の電源だけを結線して

2と3を放ったらかしにしていたのだが

2と3の間に200オームの抵抗を挟むことにした

一旦基板からケーブルを外して、仕切り直し！

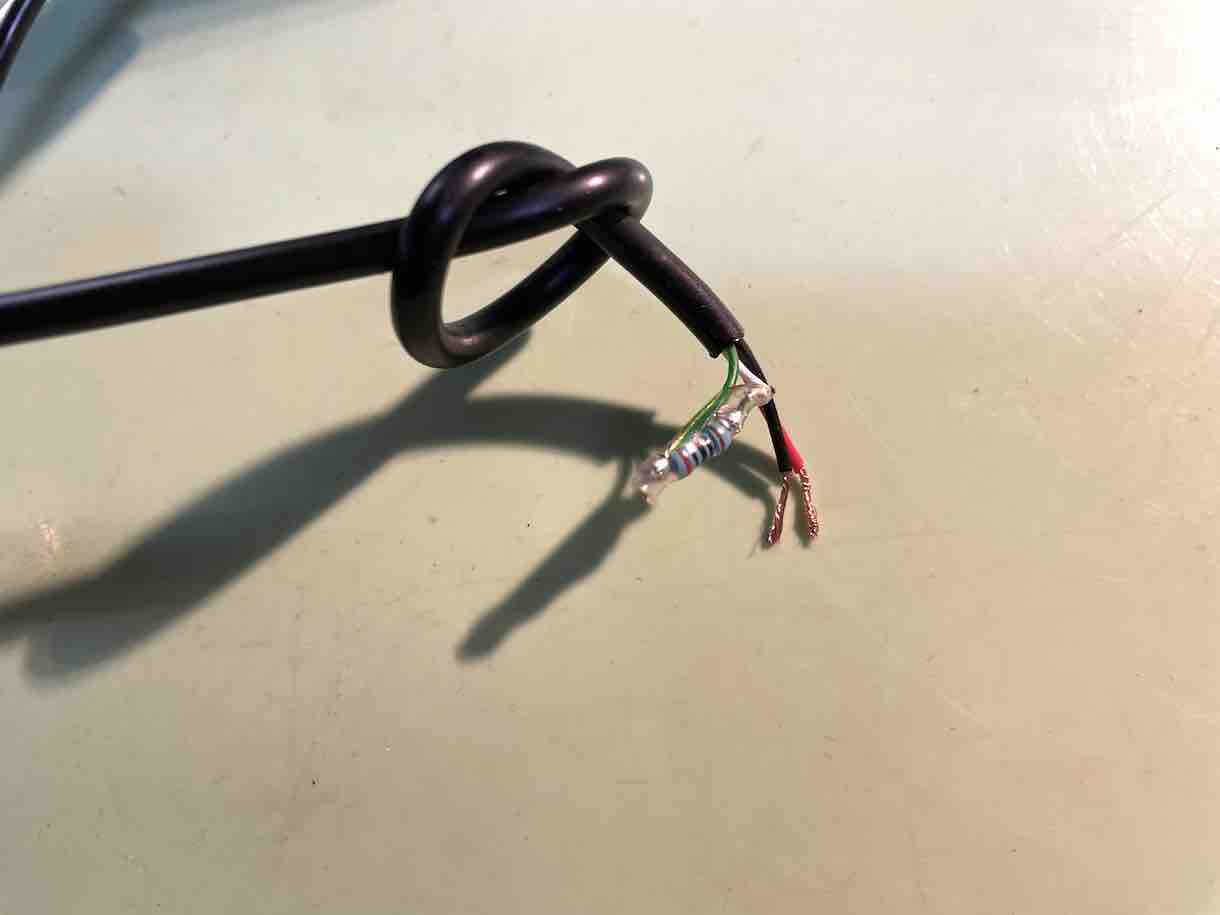

データ部分、2と3の間に200オームの抵抗を

ケーブルに直にハンダ付けして、熱収縮テープを被せた

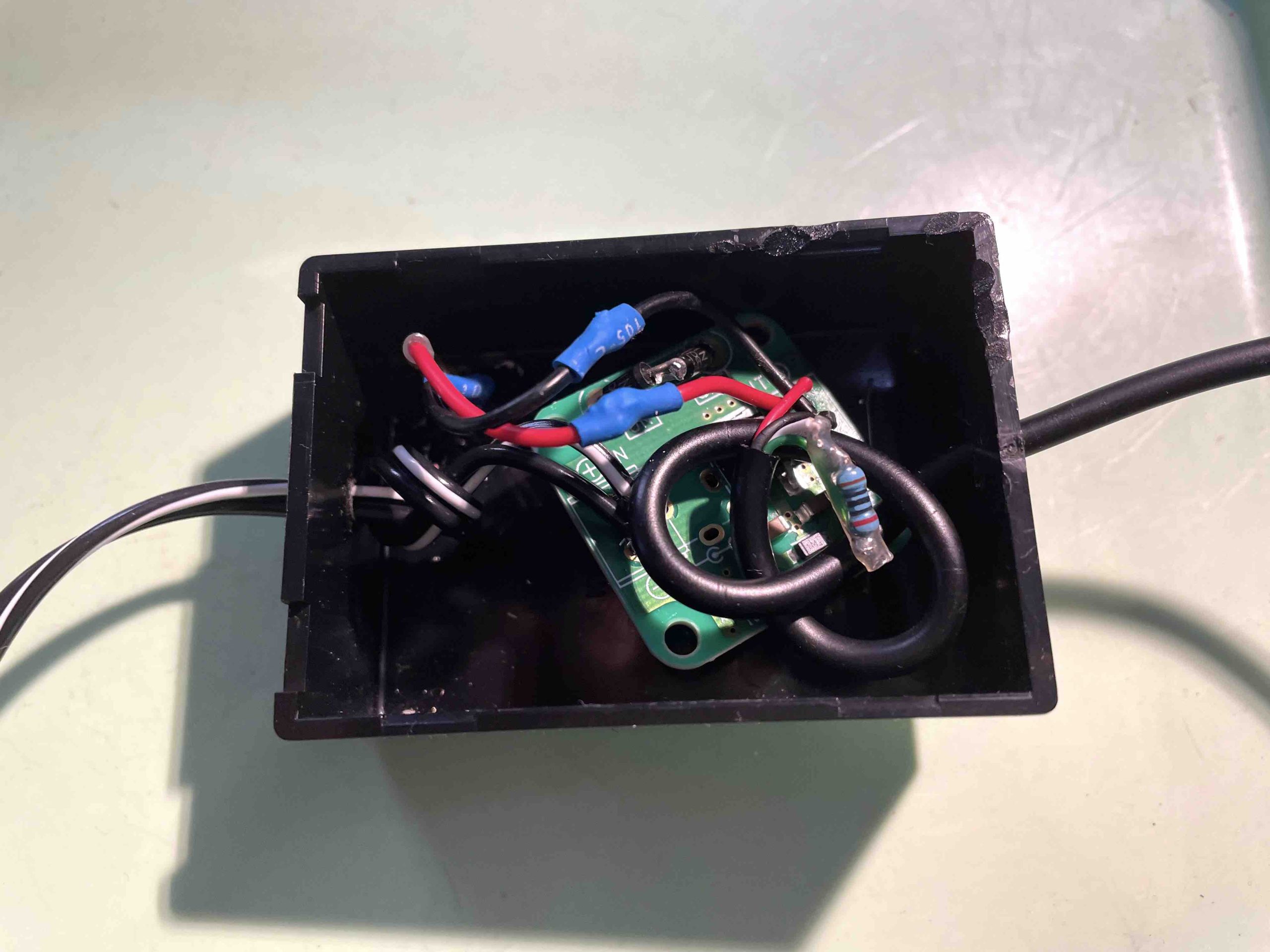

元通りに電源の赤と黒を基板にハンダ付け

いいんぢゃないかな？

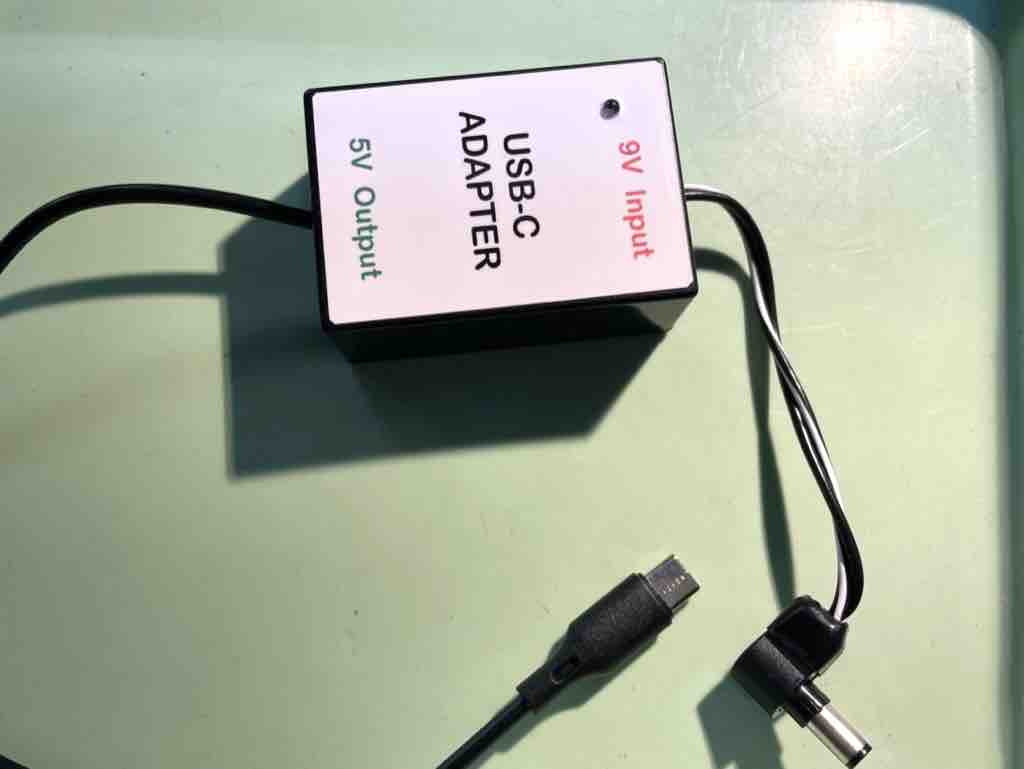

完成！

いろんな機材で試してみたら、

充電の速度が上がった気がする

気持ちだけかもしれないが

すごく調子が良くなった感じ！

これも、大成功の巻！

良かった良かった
