昨日からの続きの話
UAFX Enigmaticの電源02
一昨日の記事の続きの話UAFX Enigmaticの電源でノイズトラブル発生！アイソレイト電源！というものが必要らしいアイソレイト電源って何？AI による概要アイソレート電源とは、複数の出力端子を持つ電源装置において、各出力端子が電気的に互...
gakkura.com
2025.06.21
やってみよう！
こちらの自作パワーサプライに3端子レギュレータ7809を増設してみる
安定化電源キットの製作03
2週間ほど前に「アイソレート電源ができるんぢゃないの？」と甘い考えから製作するも失敗で、完全に2つに分けてしまおう！古いケースを利用して・・・大昔に作った小型のヘッドホンアンプ秋月電子通商のキット2回路入り低電圧動作パワーアンプNJM207...
gakkura.com
2018.10.20

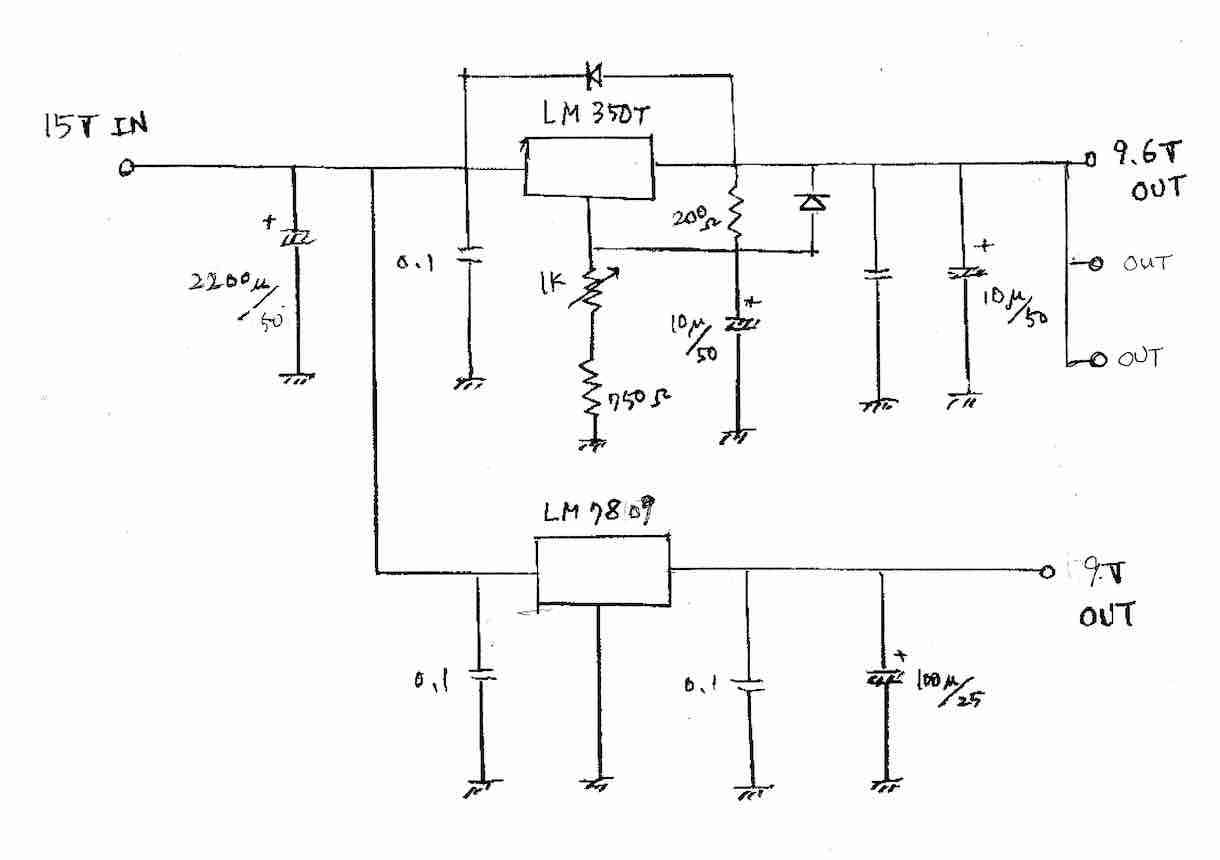

回路図
うまくいくかな？
製作！

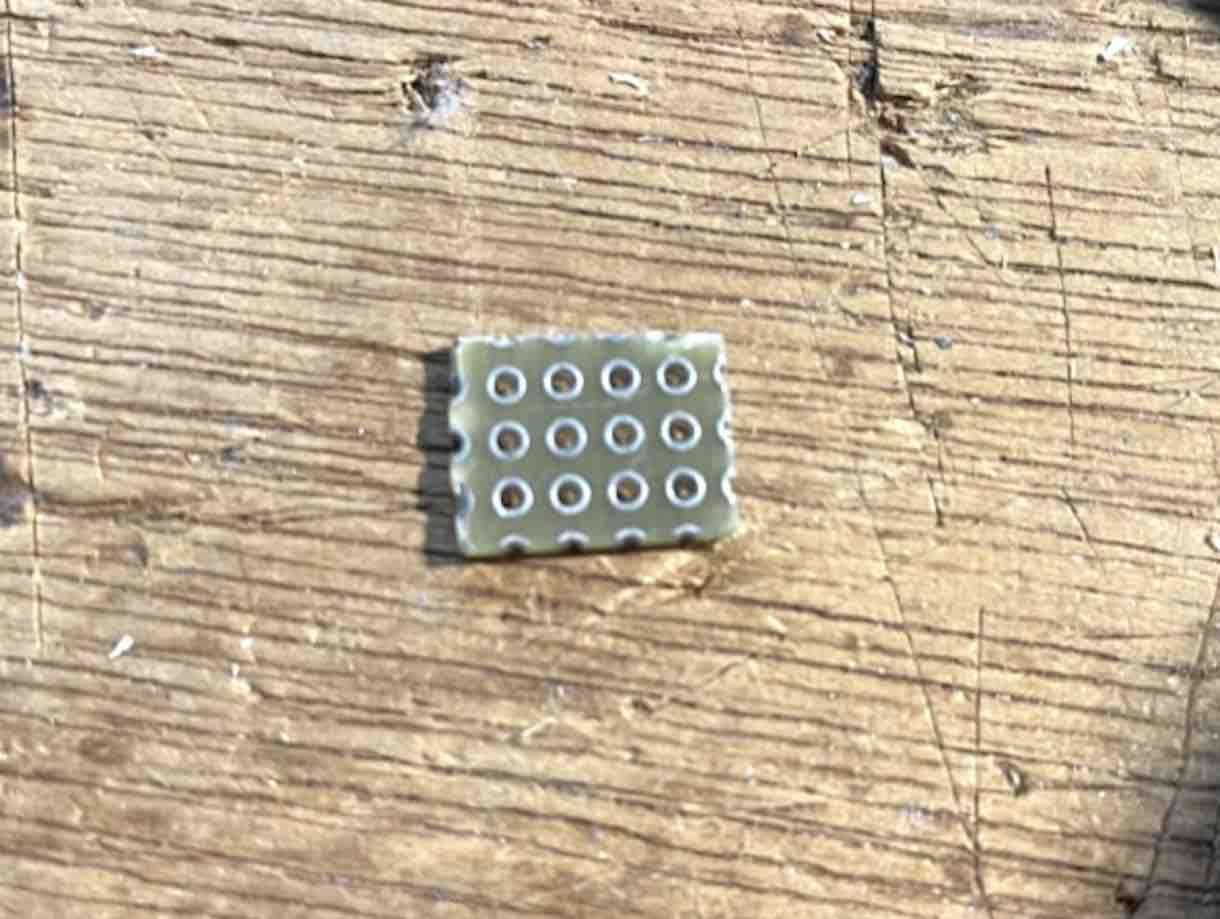

ユニバーサル基板を切り出して

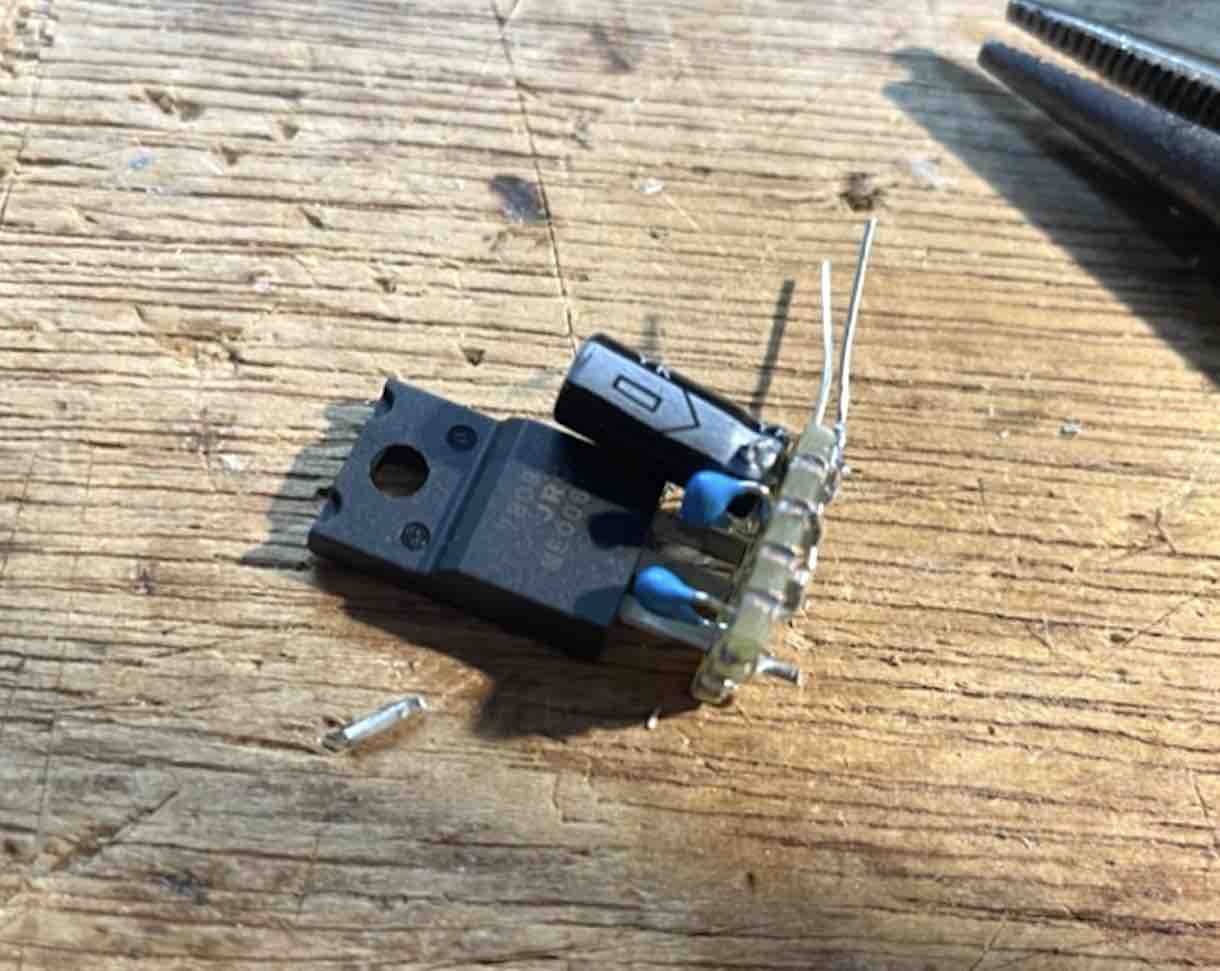

チャチャっと組んで

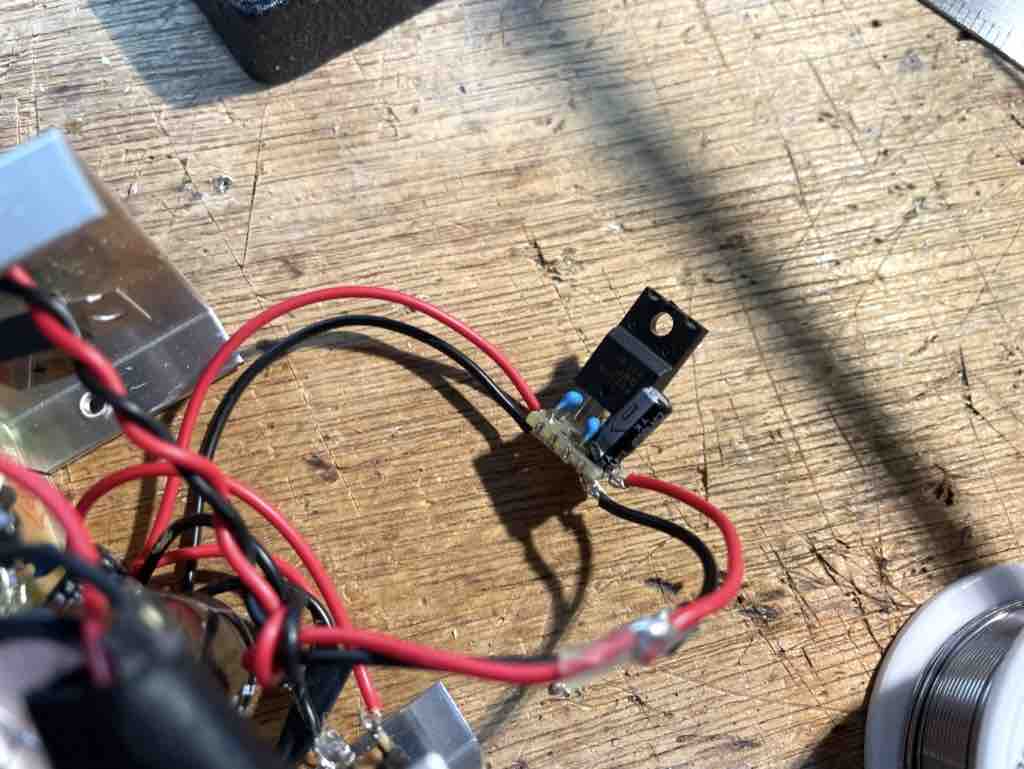

配線

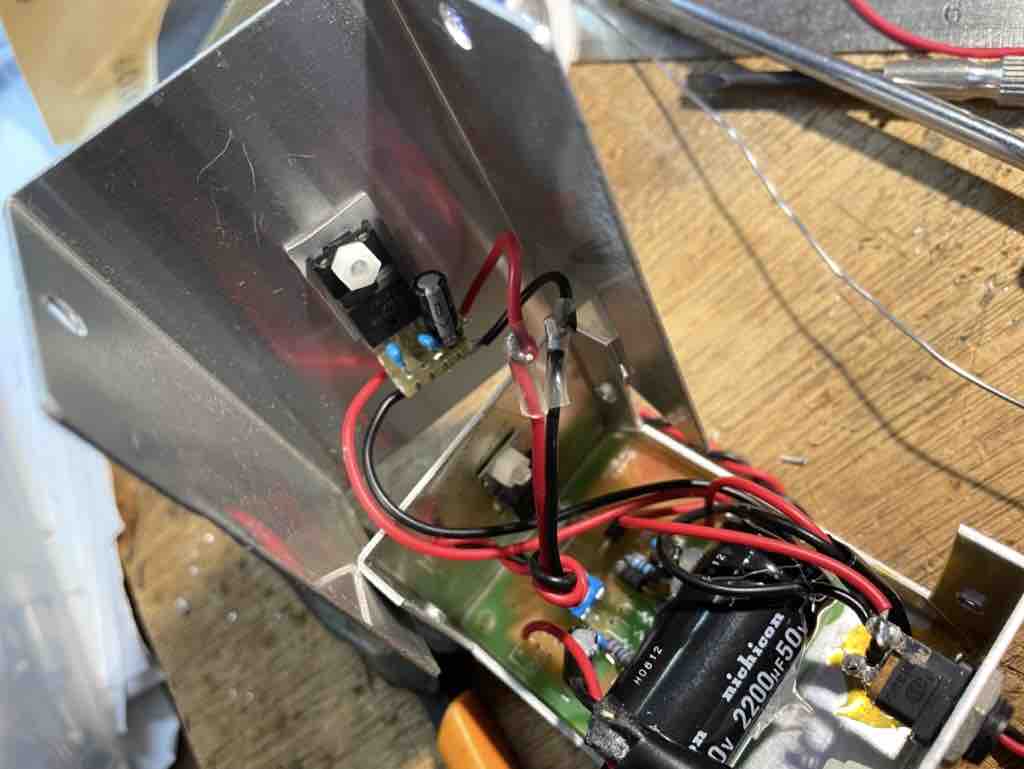

ケース天井に設置！
ケースに直付けすることで放熱効果を狙う

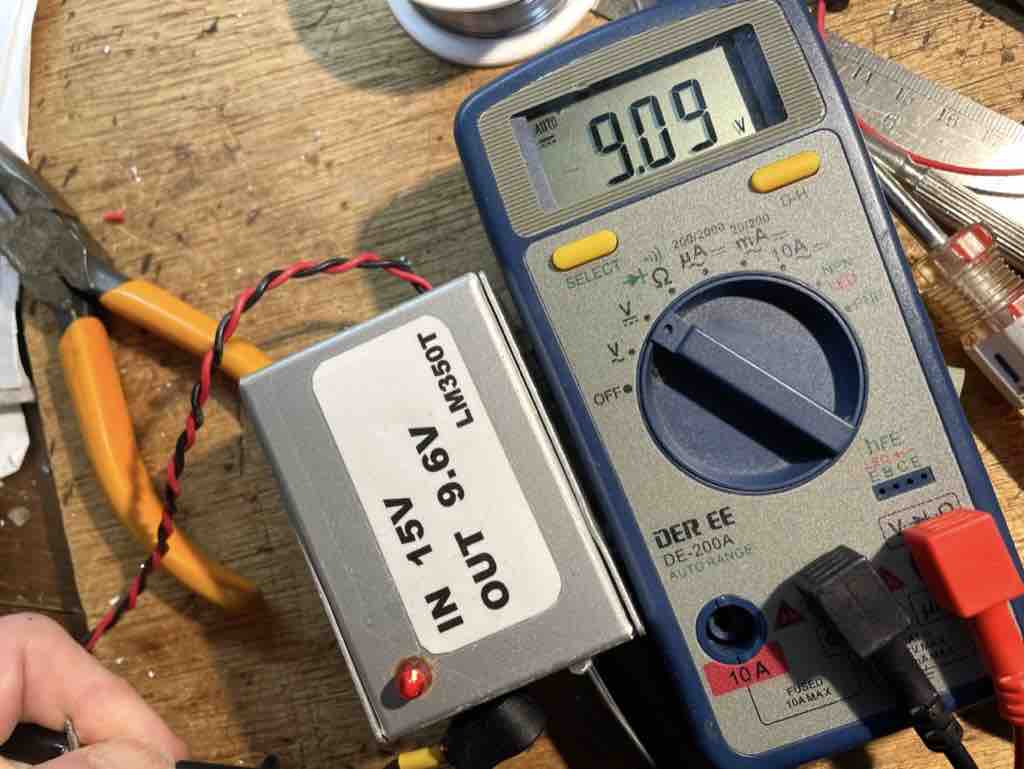

問題なく9.09Vを出力している
計画通りにうまく行っているので

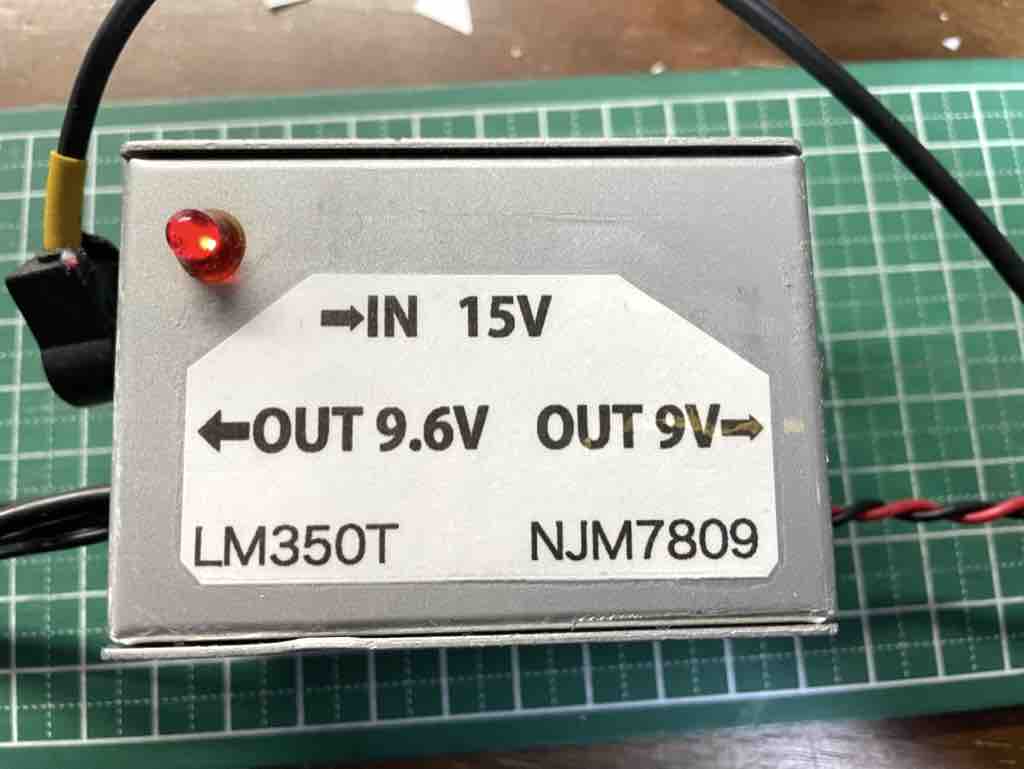

こんなシールを貼って喜んでみた

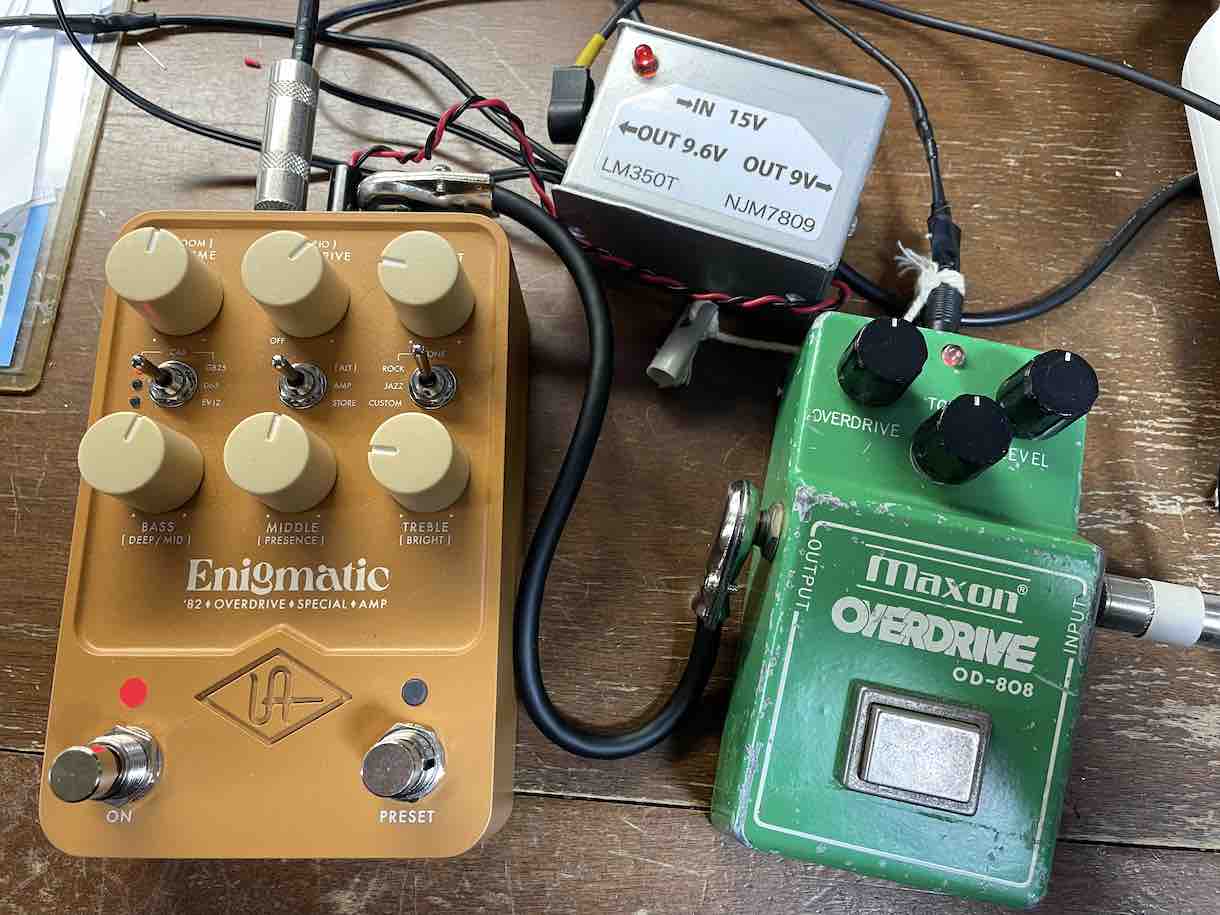

実験？試してみる
結論！あかん！
つないだだけで、すごいノイズは変わらず！
やれやれ・・・
大失敗？の巻？かな？
やっぱこんなのではあかんのかあ
市販品でこのスタイルの回路構成のパワーサプライがあって
「アイソレート」と謳っていたりする！
もし、買ってしまったら思いっきり失敗！
詐欺やん！
お気をつけあそばせ！
UAFXでも推奨の、BossのPSA-100を購入すれば解決するんだと思うが
BOSS ( ボス ) >PSA-100 電源アダプター｜サウンドハウス
BOSS PSA-100 電源アダプターなら3年保証付のサウンドハウス！楽器・音響機器のネット通販最大手、全商品を安心の低価格にてご提供。送料・代引き手数料無料、サポート体制も万全。首都圏即日発送。■AC/DCアダプター■IN：AC100V...
www.soundhouse.co.jp
何かちょっと悔しいな・・・
ちょっと悩んでみよう
めんどくさいやつやなあ
