BD-2の18V化 その3

自作エフェクター・歪み

BossのBlues Driver BD-2は

めっちゃ長いこと、あ〜たらこ〜たら言ってきたが

「BD-2」の検索結果 | ガックラ.com - 2 ページ目

数年にわたっての紆余曲折の末

やっとここにきて!

着地点を見つけた気がする

何と!電圧を上げることで、全てが解決?

BD-2の18V化 その2
昨日のうんちく?に続いて 今日は実力行使!に移る BD-2の18V化 その2 信号ラインのコンデンサーは 以前に交換していて 緑色のニチコン無極性MUSEが並んでいる 美しい 変更によるサウンドメモ デフォルトでは10uF/16Vの台湾製?...

BD-2の18V化 その3

チャージポンプ回路を外付けして

9Vのエフェクター用電源を18V化して供給することにした

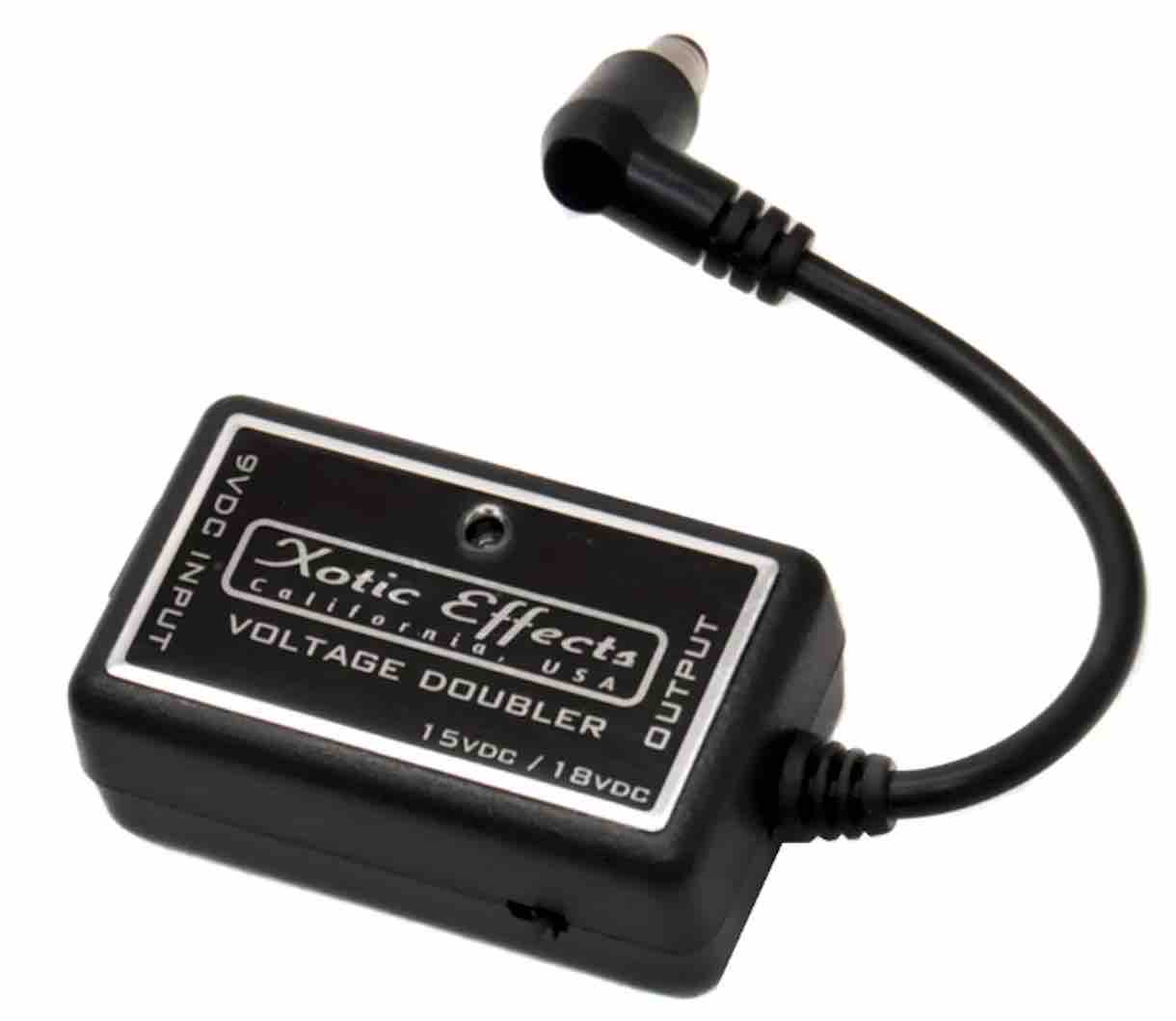

イメージ図

こんな感じの完成を目指す

チャージポンプ回路図

Aion FXより抜粋、変更

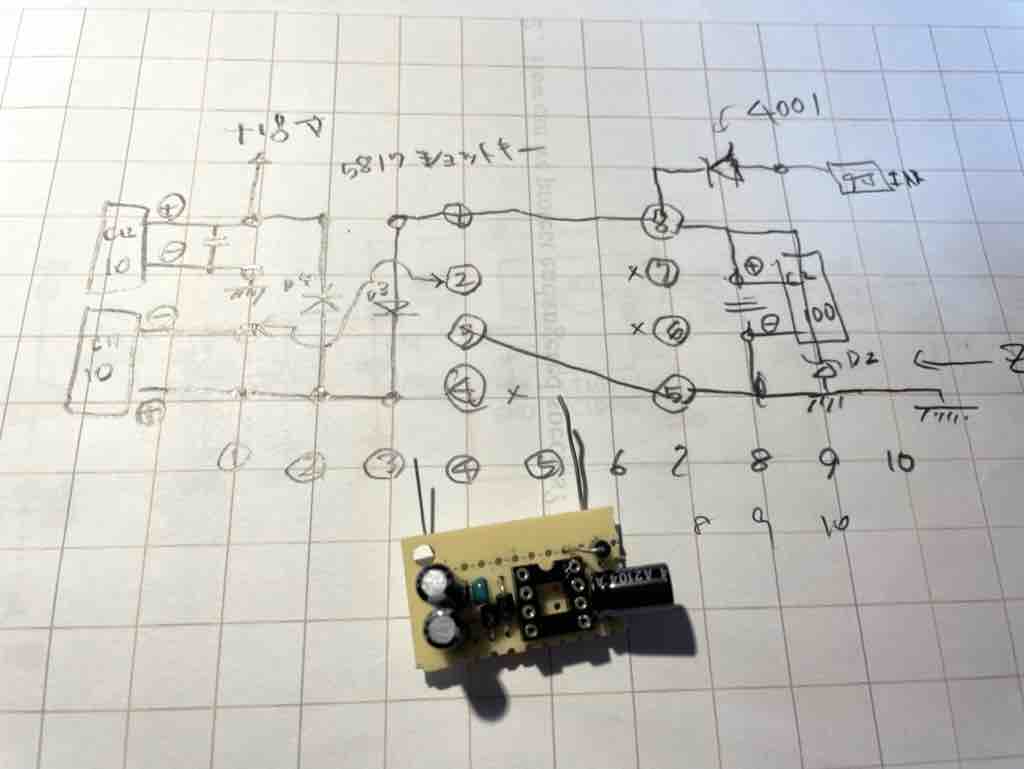

実体配線

ケース

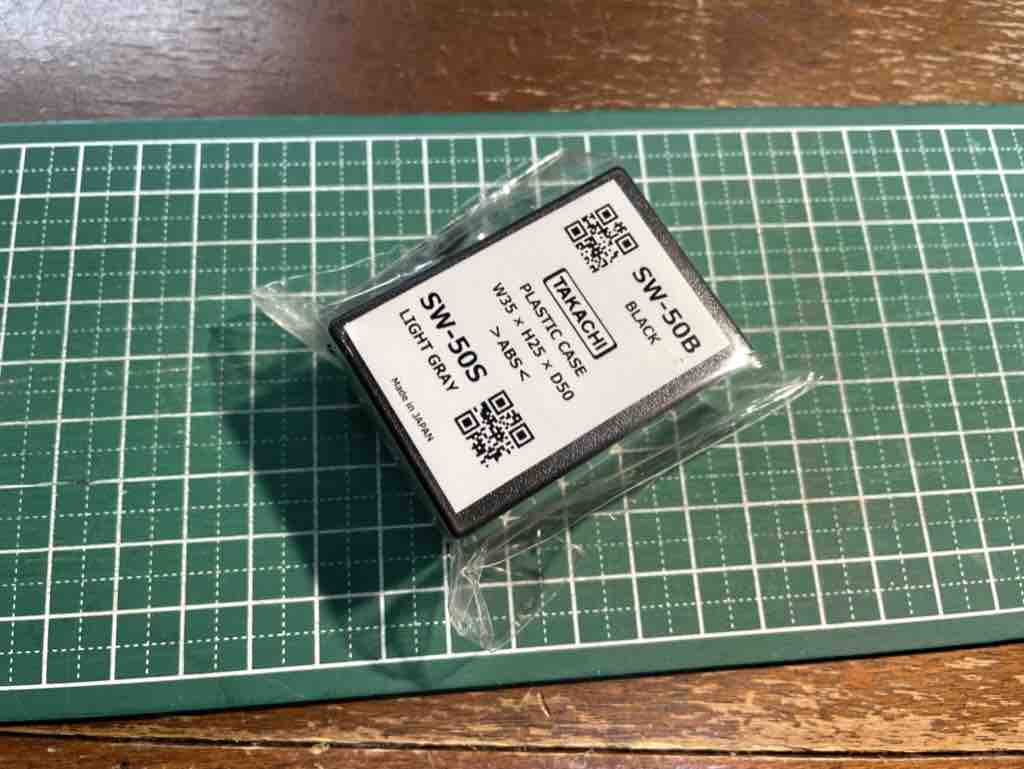

こんなプラスティックケースで大丈夫かな?

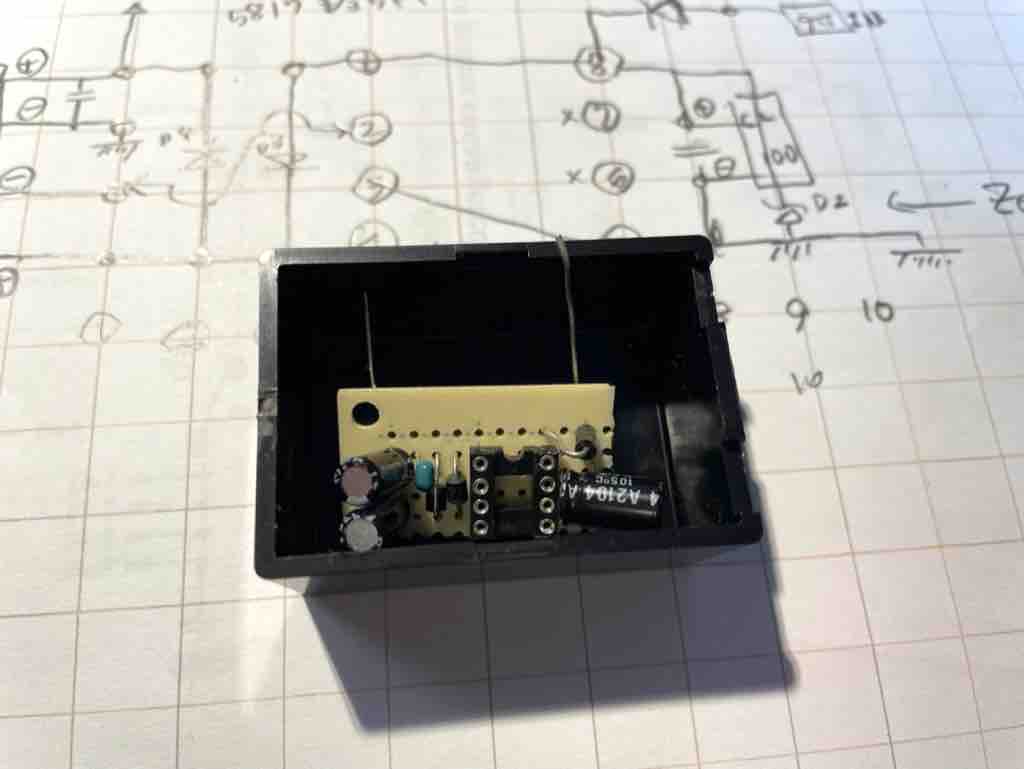

予定したプラケースに収まったし

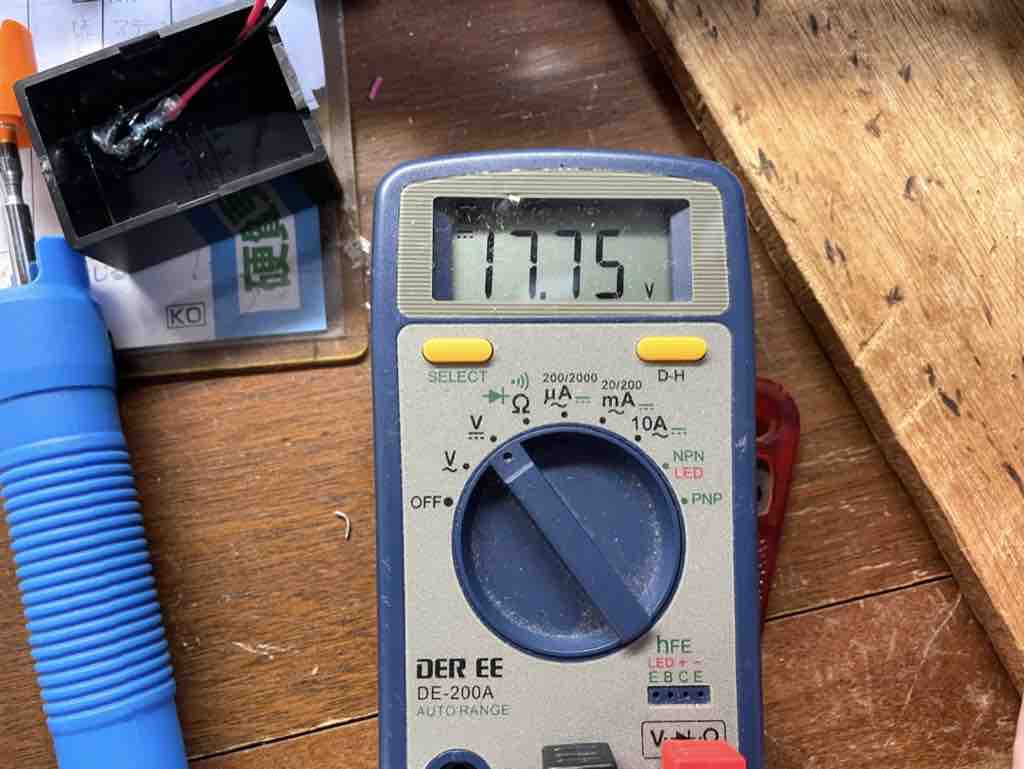

17.75V

9Vを入力して、17.75Vを出力しているのでOKでしょう!

この調子?で完成を目指しましょう!

今日はここまで!
