古い作りかけ？のエフェクターの基板が出てきて
悪く無いどころか
いい感じの粘りがあって
すごく期待できる
で、試行錯誤しながら
ゆっくりと作業を始めた
備忘録として残しておきたい
前回、宣言したように
Low Midのノブを追加
以前にDinosaural OPA-101の製作で経験している
Low成分の調整ノブを追加する
Dinosaural OPA-101の製作08
5月末から放置していたエフェクター 回路図（一部） Bassボリュームを追加 Rx=2.2kΩ, Rv＝50kΩCカーブ, Cx＝2.2uF C4＝0.1uF インストール 小さな基板を増設して パーツを配線 Before After 4ノ...
gakkura.com
2021.06.23
コンデンサーをソケット化
回路図
全体の回路図はこちらにある
BJF - Dyna Red Distortion 🙂
This post also contains the Bearfoot FX Dyna Red Distortion Everyone loves the Dyna Red - A great sounding overdrive/di....
revolutiondeux.blogspot.com
4ノブ改造例も見つけた
Bearfoot Fx Dyna Red Distortion 4-knob
dirtboxlayouts.blogspot.com

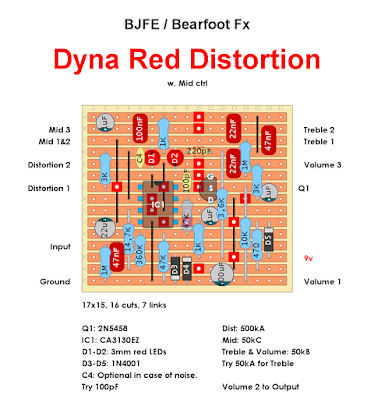

こちらのw.Mid ctrl のベロボードも参考にしながら
今回の改造部分
上の4ノブ改造例のベロボードから読み解くと
Cx1: 0.1uF
Cx2: 1.0uF
なので、その定数で試してみると
なんだか高音寄りで線が細く感じる
サスティンが足りない
Cx1: 0.1uF/1kΩで
ハイパスフィルター、カットオフ周波数は
1.59kHz=1590Hz
一般的なオーバードライブのLowCut周波数は
720Hzとされているので1590Hzは高すぎる
Landgraff DODの自作モディファイ03
2013に自作したLandgraff Dynamic Overdrive モディファイその3 前回までのモディファイでクリッパーの切り替えを 1. LED対称 Marshal Mode 2. 2N7000とBAT41の対称 Zendri...
gakkura.com
2015.07.20
Cx1の調整
0.22uFにすると
カットオフ周波数が723Hzとなるので
定説通りすごく弾きやすくなる
サスティンも伸びる
0.47uFにすると重心が下がって
さらに太くいい感じになるが、
ちょっともたつくか？
0.33くらいがいいかも？
Cx2の調整
1uFだと50kCのボリュームをかなり上げないと
Low成分が上がってこない
2.2uF、4.7uFと上げていくと
しっかりとLow成分が上がってくる
一気に10uFまで上げて
ボリュームちょっとだけ上げる作戦もいいかも？
悩ましい
耳も疲れてくるので
今日はここまでにします
