一昨日の続きの話であるが

BD-2の18V化 その3

BD-2の18V化 その3
BossのBlues Driver BD-2は めっちゃ長いこと、あ〜たらこ〜たら言ってきたが 数年にわたっての紆余曲折の末 やっとここにきて! 着地点を見つけた気がする 何と!電圧を上げることで、全てが解決? BD-2の18V化 その3 ...

題名を変えた

Voltage Doubler

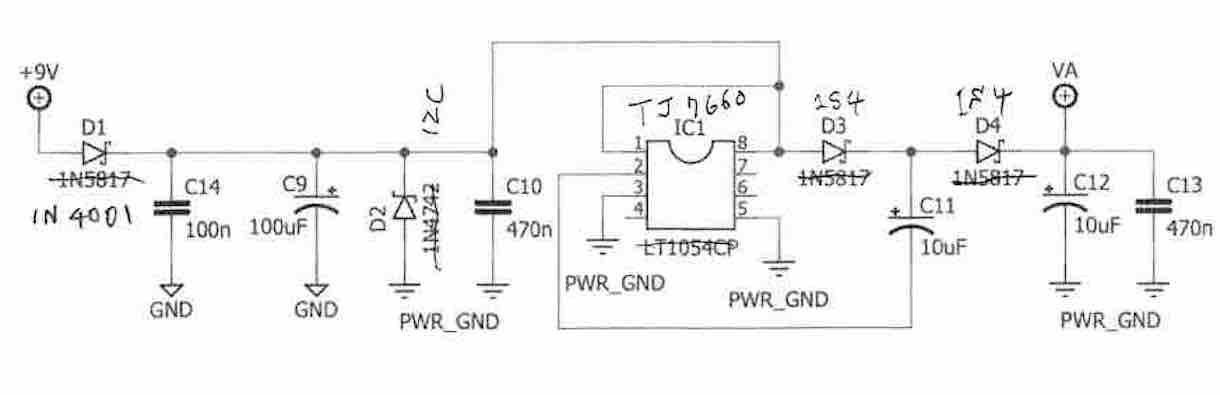

TJ7660を使用したチャージポンプ

9Vを入力して、2倍の18Vを出力する回路

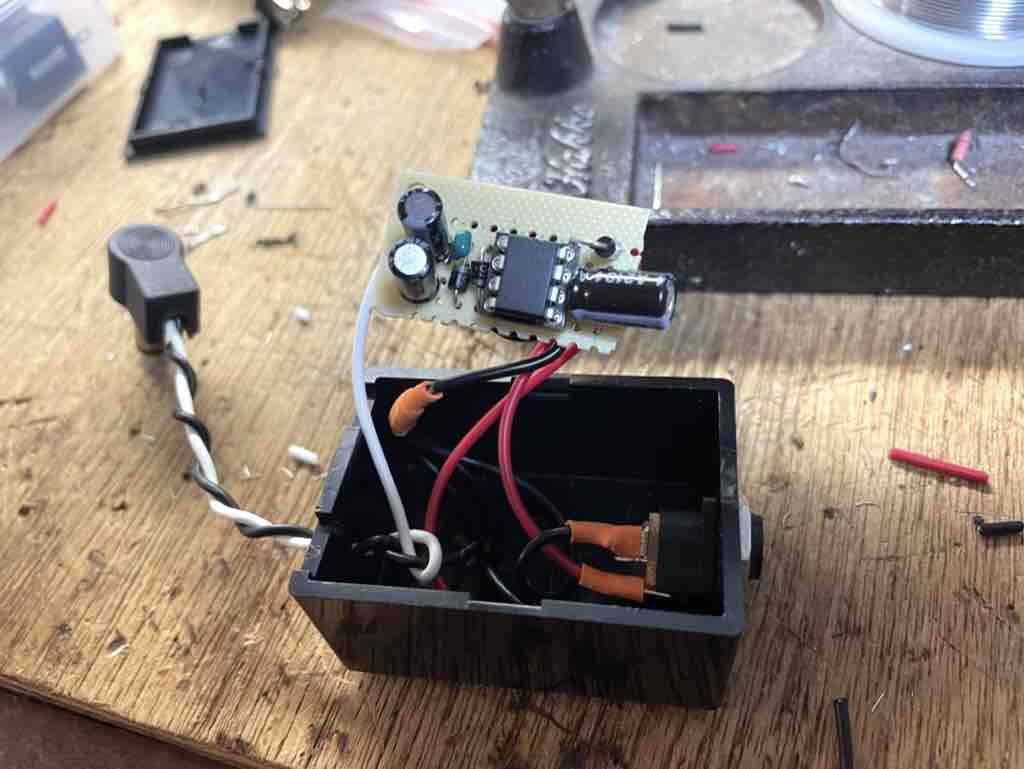

Voltage Doubler

画面右のDCジャックに9Vを入力

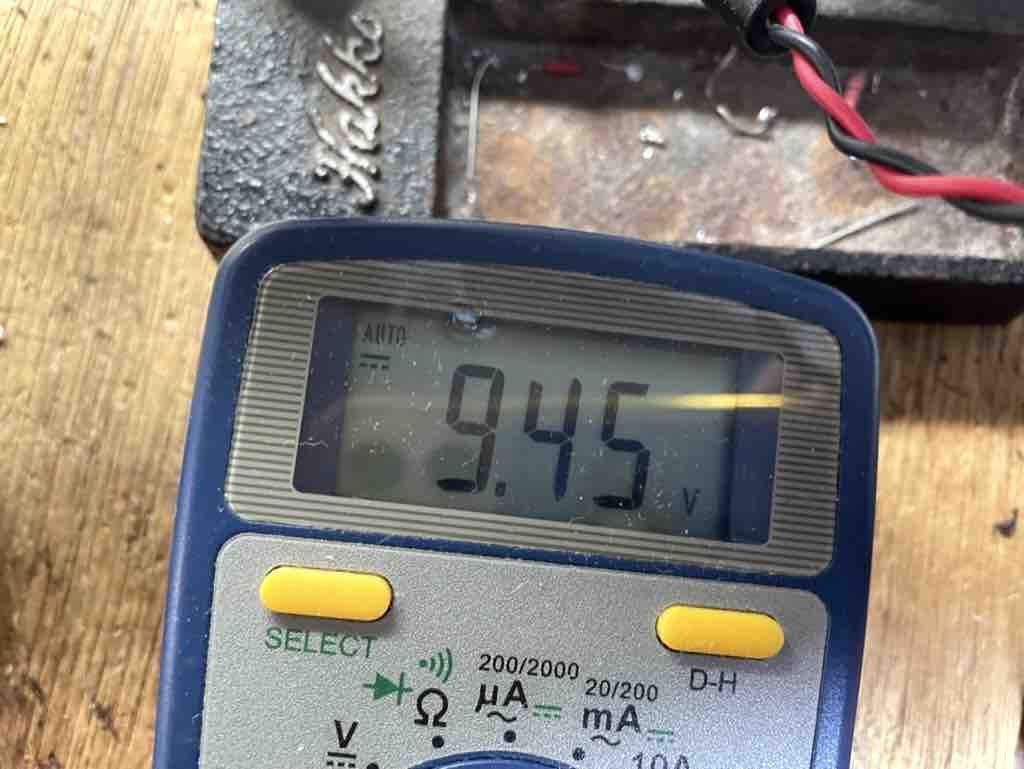

実測9.45V

画面左側DCプラグから出力

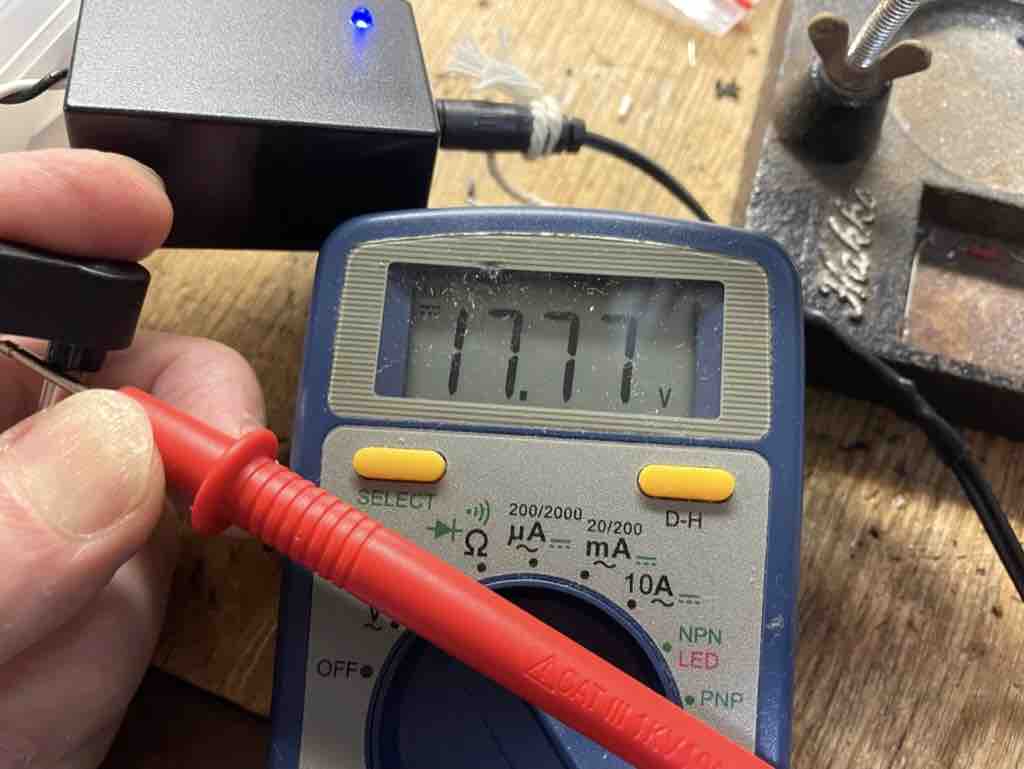

実測17.77V

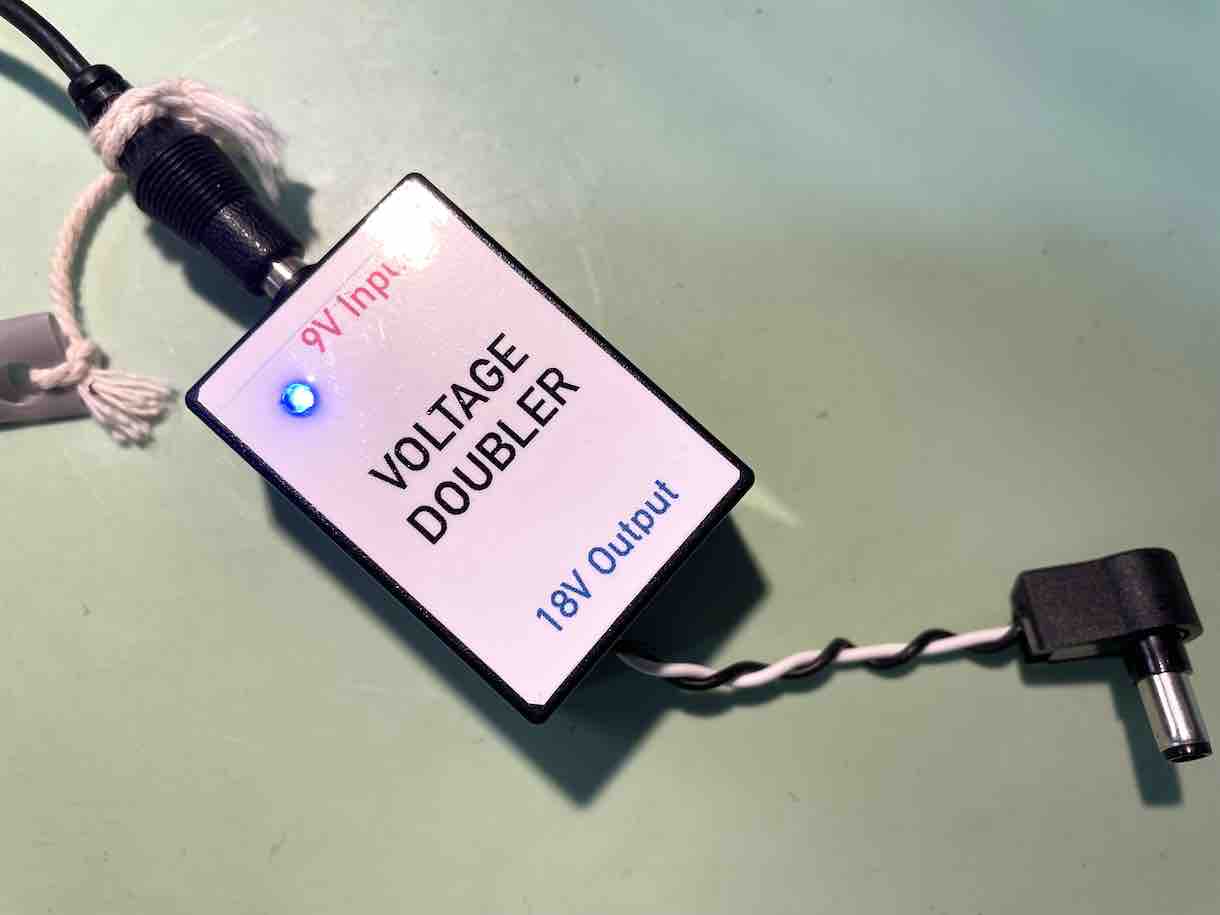

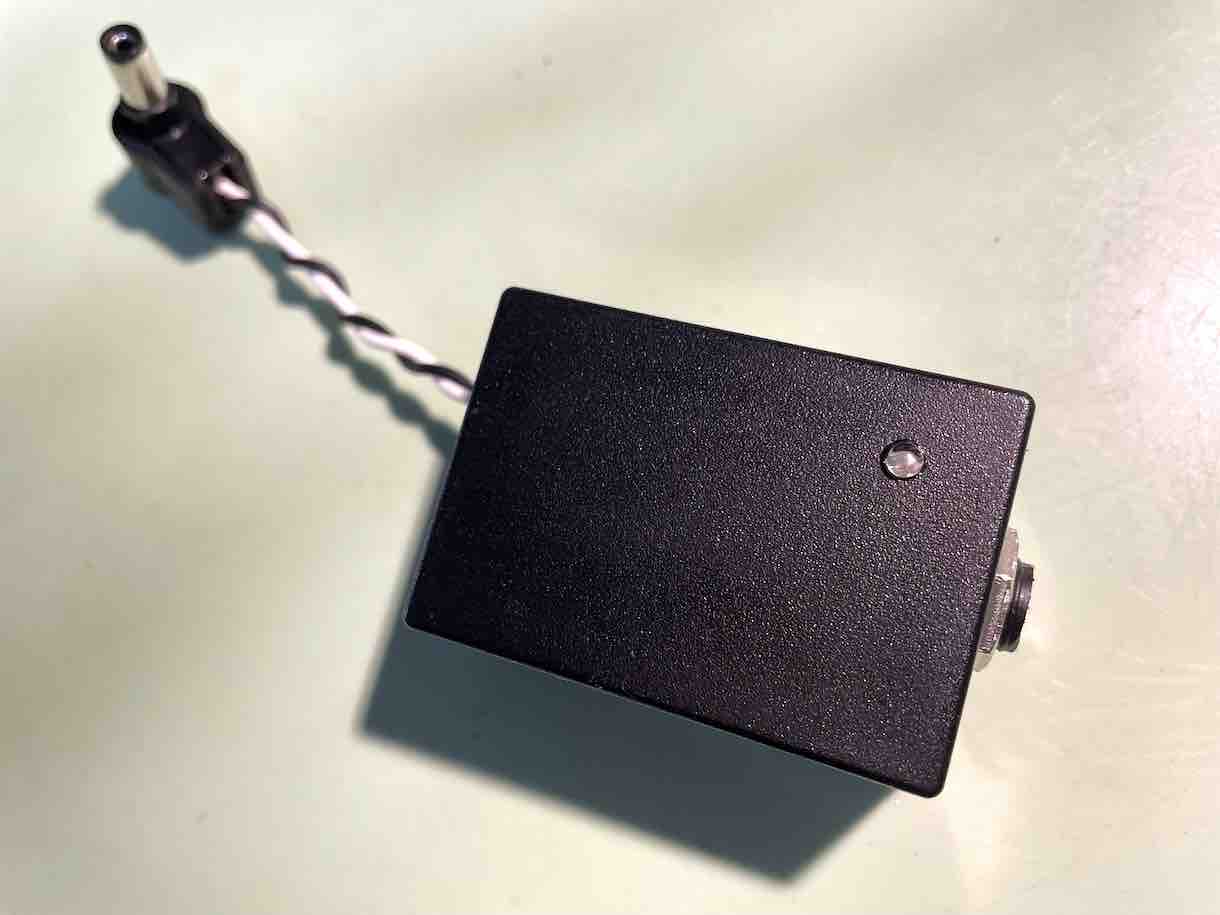

プラスティックケースに入れて、LEDを付けた

シールを作って貼った

完成!

ええ感じに仕上がったぞ!

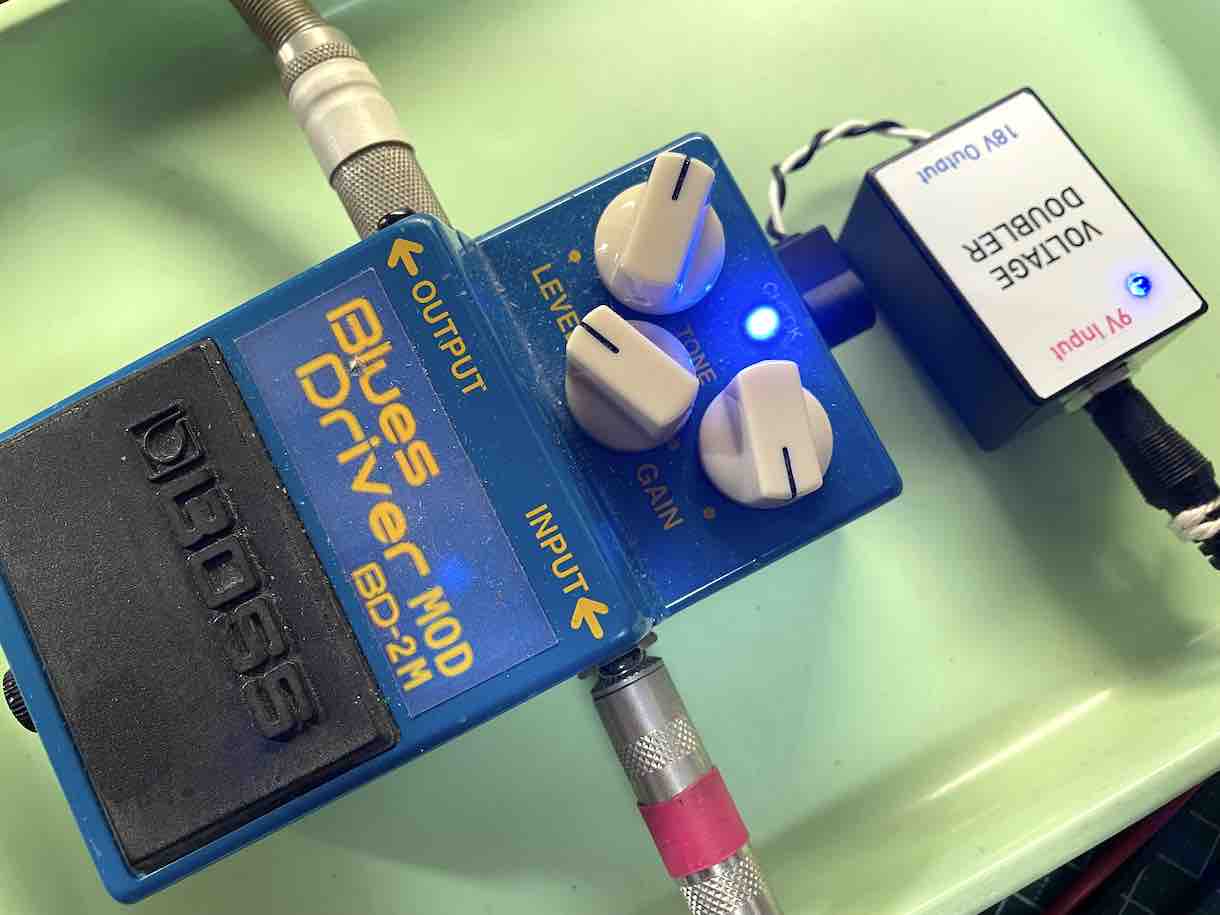

本来の目的であったBD-2に使ってみると・・・

BD-2の18V化

LEDの照度が上がって明るくなる(大丈夫だと思われる)

歪みが減って音量が上がる

歪みの嫌なザラザラ成分も減っている

歪んでいるのに歪み感が少なくて、かつ太い!

ギターのボリュームを少ししぼった時の音も迫力があって好み!

ゲインを上げても音が潰れず、元気がある

BD-2のゲインを上げて十分に歪ませていても

ギターのボリュームを下げるとクリーンになって!

めっちゃ理想に近いぞ!

レンジが広がってHigh上がりになって感じるので

トーンはしぼり気味で使うことになるが

全く問題はないと思う

これは素晴らしい!

編注:デフォルトのBD-2に18Vを供給することは推奨されないのでご注意を!

興味のある方は、こちらの記事を読んでからチャレンジください
